| Mindestbestellmenge: | 5 Sätze |
| Preis: | negotiable |
| Standardverpackung: | Standardverpackung |
| Lieferfrist: | 5-25 Tage |
| Zahlungsmethode: | T/T, L/C |
| Lieferkapazität: | 300 sätze/tage |

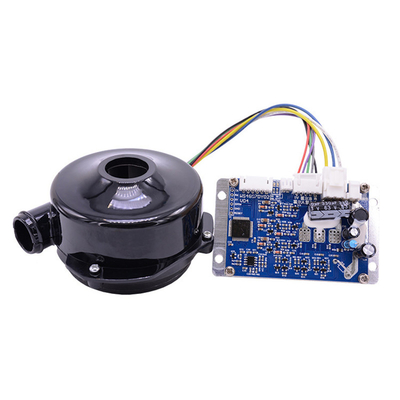

1: Bürstenloses DC-Luftgebläse Eigenschaften:
1. Wasserdichtigkeit: IPX5 ~ IP67, Lüfter können in nasser Umgebung, im Freien oder unter Wasser mit wasserdichtem Schutz arbeiten.
2. Drahtführung: 2 Drähte (roter Draht: positiv; schwarzer Draht: negativ)
3 Drähte (rot: positiv; schwarz: negativ; gelb: PWM)
4 Drähte (rot: positiv; schwarz: negativ; gelb: PWM; weiß: FG)
3. Zusatzfunktion: Auto-Neustart, Temperaturregelungsgeschwindigkeit, Geschwindigkeitserkennung, Stillstandsalarm, wasserdicht usw.
4. Wir haben standardmäßig eine Drahtlänge von 220 mm ohne Stecker, die als Ihre Anfrage angepasst werden kann.Wir brauchen nur das Bild des Steckers und die Reihe der Drähte zur Bestätigung.
2: Anwendungen für bürstenlose DC-Luftgebläse:
1: Luftpolster puffern
2: Intelligentes Schließwerkzeug
3: Schleimsauger mit elektrischem Antrieb
4: Zentrales Belüftungssystem
5: Luftreiniger
6: Händetrockner
7: Luftblasenmaschine
8: Belüftungsvorrichtung
9: Staubsauger
10: Atemgerät
11: Luftpumpe
12: Kühlausrüstung
3: Produktparameter
| Modell | OWB9250-240 | OWB9250-220 |
| Nennspannung | 24VDC | 24VDC |
| Nennstrom (offen) | 6,5A | 5A |
| Luftstrom (offen) | 42M3/H | 37M3/H |
| Motordrehzahl (offen) | 24000 U/min | 22000 U/min |
| Nennstrom (geschlossen) | 2.3A | 2.2A |
| Luftdruck (geschlossen) | 8kPa | 6,8 kPa |
| Motordrehzahl (geschlossen) | 28500 U/min | 26500 U/min |
| Motorpol | 4 | 4 |
| Phasenwiderstand | 0,62 Ohm | 0,66 Ohm |
| Lärm | 80dBA | 80dBA |
| Kugellager | NMB Hochgeschwindigkeitskugellager | |
| Antriebsmotor | Bürstenloser 3-Phasen-Gleichstrommotor | |
| Winkel des Hallsensors | 120° | |
| RPM-Puls | 1Hz=30rpm | |
| Wicklungstyp | Delta | |
| Wicklungsfestigkeit | 500 VDC (1 Minute) | |
| Isolationsklasse | Klasse F | |
| Gebläsegewicht | 400 gr | |
| IP-Klasse | IP54 | |
| Betriebs-Temperatur | -20℃~ 50℃ | |
| Lebensdauer (unter 40℃) | 10000 Stunden | |
4: Produktleistung
OWB925024VGleichstrombürstenlosUmschaltzeit des Gebläses
OWB9250 bürstenloses DC-Gebläse Leistungskurven
5: Gesamtabmessungen
6: Schaltplan
| Stift 4 | Rot | +5V |
| Stift 5 | Violett | Halle A |
| Stift 6 | Grün | Halle B |
| Stift 7 | Grau | Halle C |
| Stift 8 | Schwarz | Masse |
| Stift 1 | Gelb | Motorphase A |
| Stift 2 | Blau | Motorphase B |
| Stift 3 | Weiß | Motorphase C |
7: Achtung
1: Arbeiten Sie nicht unter dem maximalen Luftdruck, der Luftstrom ist bei maximalem Luftdruck zu gering und die Verwendung ist nicht sicher.
2: Fügen Sie einen Filter am Einlass hinzu, um die Lebensdauer des Gebläselagers zu verlängern.
3: Die richtige Drehrichtung ist CCW
4: Verwenden Sie das Gebläse nicht bei hohen Temperaturen, hoher Luftfeuchtigkeit oder starken Magnetfeldern
5: Bitte verwenden Sie eine geeignete Stromversorgung für das Gebläse.
|
|
