Produktdetails:
|
| Nennspannung: | 48V | Motordrehzahl: | 13000 U/min |
|---|---|---|---|
| Luftströmung: | 80m3/h | Lager: | NMB |
| IP-Grad: | IP 54 | Nutzungsdauer: | 10000 Stunden |
| Luftdruck: | 12.5KPa | ||
| Markieren: | zentrifugales 48V Unterdruckgebläse,zentrifugales Unterdruckgebläse 80M3 H,schwanzloser zentrifugaler Fan 48 Volt |
||

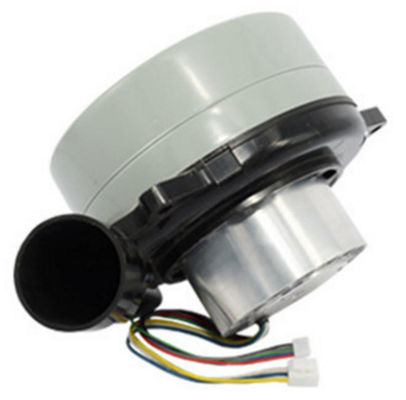

Kpa 48V DC-LuftUnterdruckgebläse 12,5 für Staubsauger, Luftreiniger, Handtrockner, Maschine säend
1: Schwanzlose DC-Luft-Gebläse-Eigenschaften:
1: Hochgeschwindigkeits, spezialisiert Hochgeschwindigkeitsanbietende lange Nutzungsdauer des kugellagers (NMB) und lärmärmer
2: Hochdruck und Luftstromertrag durch Entwurf der kompakten Größe
3: Hohe Leistungsfähigkeit, viel leistungsfähiger als Bürstenbewegungsgebläse
4: Hohe Zuverlässigkeit, fachkundiger Prüfer die Funktion zuverlässiger machen
5: Hohes intelligentes, PWM-Geschwindigkeitsregelung, positive Umstellung, SEITEN-Signalfeedback, intelligente Kontrolle
2: Schwanzlose DC-Luft-Gebläse-Anwendungen:
1: PufferLuftpolster
2: Intelligentes closestool
3: Elektroantrieb-Phlegmasauger
4: Zentrale Lüftungsanlage
5: Luftreiniger
6: Handtrockner
7: Luftblasemaschine
8: Lüftungsgerät
9: Staubsauger
3: Produkt-Parameter
| Modell | OWB1412-140 | OWB1412-130 |
| Nennspannung | 48VDC | 48VDC |
| Nennstrom (offen) | 8A | 6.5A |
| Luftströmung (offen) | 84M3/H | 80M3/H |
| Motordrehzahl (offen) | 14000 U/MIN | 13000RPM |
| Nennstrom (geschlossen) | 5.6A | 3.7A |
| Luftdruck (geschlossen) | 14.5kPa | 12.5kPa |
| Motordrehzahl (geschlossen) | 16900 U/MIN | 16000RPM |
| Bewegungspfosten | 4 | 4 |
| Phasen-Widerstand | 0,9 Ohm | 1,0 Ohm |
| Geräusche | DBA 88 | DBA 85 |
| Kugellager | NMB-Hochgeschwindigkeitskugellager | |
| Antriebsmotor | 3 Phase schwanzloser DC-Motor | |
| Hall-Sensor-Winkel | 120° | |
| U/min-Impuls | 1 Hz=30rpm/min | |
| Wickelnde Art | Delta | |
| Wickelnde Widerstand Spannung | 500VDC (1 Minute) | |
| Isolierungs-Klasse | Klasse F | |
| Gebläsegewicht | 1500g | |
| IP-Grad | IP54 | |
| Operationstemperatur | -20℃~ 50℃ | |
| Nutzungsdauer (unter 40℃) | 10000 Stunden | |
4: Gebläse OWB1412 Produktleistung
Schwanzloser Unterdruckgebläses des DC-OWB1412 kommutierender Zeitraum
Schwanzlose Gebläse Leistungskurven DC-OWB1412
5: Gesamtausmasse
6: Bauschaltplan
| Pin 1 | Gelb | Bewegungsphase A |
| Pin 2 | Blau | Bewegungsphase B |
| Pin 3 | Weiß | Bewegungsphase C |
| Pin 4 | Rot | +5V |
| Pin 5 | Purpur | Hall A |
| Pin 6 | Grün | Hall B |
| Pin 7 | Grau | Hall C |
| Pin 8 | Schwarz | Boden |
7: Aufmerksamkeit
1: Erledigen Sie das Arbeiten nicht unter dem maximalen Luftdruck, ist die Luftströmung mit maximalem Luftdruck zu klein, und es ist nicht für die Anwendung sicher.
2: Fügen Sie eine Filterbefestigung der Aufnahme macht das Gebläse hinzu, das längere Nutzungsdauer trägt.
3: Die korrekte Rotationsrichtung ist CCW
4: Benutzen Sie das Gebläse nicht in der hohen Temperatur, hohe Feuchtigkeit, hohe Magnetfelder
5: Benutzen Sie bitte passende Stromversorgung für das Gebläse.
6: Treten Sie mit uns für zusammengebrachten Prüfer für das Gebläse in Verbindung.
