Produktdetails:
|
| Nennspannung: | 48V | Motordrehzahl: | 24000 U/MIN |
|---|---|---|---|
| Luftströmung: | 77M3/H | Antriebsmotor: | schwanzloser Motor mit 3 Phasen |
| Lager: | NMB | Geräusche: | 80dB |
| Nutzungsdauer: | 10000 Stunden | Luftdruck: | 10.5KPa |
| Markieren: | Hoher zentrifugaler Fan U/min BLDC,schwanzloses abkühlendes Gebläse DCs,schwanzloses Gebläse 48V |
||
LuftUnterdruckgebläse DC-48V für Staubsauger, Luftreiniger, Handtrockner, Luftblasemaschine, Batterieabkühlen

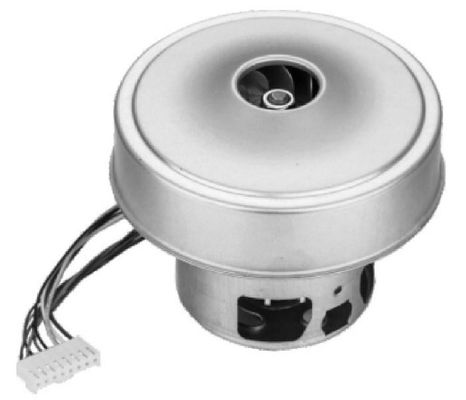

Reihe OWB1069 schwanzloses DC-LuftUnterdruckgebläse
1: Schwanzlose DC-Luft-Gebläse-Eigenschaften:
1: Hochgeschwindigkeits, spezialisiert Hochgeschwindigkeitsanbietende lange Nutzungsdauer des kugellagers (NMB) und lärmärmer
2: Hochdruck und Luftstromertrag durch Entwurf der kompakten Größe
3: Hohe Leistungsfähigkeit, viel leistungsfähiger als Bürstenbewegungsgebläse
4: Hohe Zuverlässigkeit, fachkundiger Prüfer die Funktion zuverlässiger machen
5: Hohes intelligentes, PWM-Geschwindigkeitsregelung, positive Umstellung, SEITEN-Signalfeedback, intelligente Kontrolle
2: Schwanzlose DC-Luft-Gebläse-Anwendungen:
1: PufferLuftpolster
2: Intelligentes closestool
3: Elektroantrieb-Phlegmasauger
4: Zentrale Lüftungsanlage
5: Luftreiniger
6: Handtrockner
7: Luftblasemaschine
8: Lüftungsgerät
3: Produkt-Parameter
| Modell | OWB1069-48 | OWB1069-24 |
| Nennspannung | 48VDC | 24VDC |
| Nennstrom (offen) | 5.9A | 6.9A |
| Luftströmung (offen) | 77M3/H | 64M3/H |
| Motordrehzahl (offen) | 24000 U/MIN | 20000RPM |
| Nennstrom (geschlossen) | 2.8A | 3.5A |
| Luftdruck (geschlossen) | 10.5kPa | 6.5kPa |
| Motordrehzahl (geschlossen) | 28000 U/MIN | 24000RPM |
| Bewegungspfosten | 4 | 4 |
| Phasen-Widerstand | 1,2 Ohm | 0,9 Ohm |
| Geräusche | DBA 80 | DBA 80 |
| Kugellager | NMB-Hochgeschwindigkeitskugellager | |
| Antriebsmotor | 3 Phase schwanzloser DC-Motor | |
| Hall-Sensor-Winkel | 120° | |
| U/min-Impuls | 1 Hz=30rpm/min | |
| Wickelnde Art | Delta | |
| Wickelnde Widerstand Spannung | 500VDC (1 Minute) | |
| Isolierungs-Klasse | Klasse F | |
| Gebläsegewicht | 430g | |
| IP-Grad | IP54 | |
| Operationstemperatur | -20℃~ 50℃ | |
| Nutzungsdauer (unter 40℃) | 10000 Stunden | |
4: Produktleistung
Kommutierender Zeitraum schwanzlosen Gebläses DC-OWB1069
Schwanzlose Gebläse Leistungskurven DC-OWB1069
5: Gesamtausmasse
6: Bauschaltplan
| Pin 1 | Gelb | Bewegungsphase A |
| Pin 2 | Blau | Bewegungsphase B |
| Pin 3 | Weiß | Bewegungsphase C |
| Pin 4 | Rot | +5V |
| Pin 5 | Purpur | Hall A |
| Pin 6 | Grün | Hall B |
| Pin 7 | Grau | Hall C |
| Pin 8 | Schwarz | Boden |
7: Aufmerksamkeit
1: Erledigen Sie das Arbeiten nicht unter dem maximalen Luftdruck, ist die Luftströmung am maximalen Luftdruck und an seinem nicht sicheren für die Anwendung zu klein.
2: Fügen Sie eine Filterbefestigung der Aufnahme macht das Gebläse hinzu, das längere Nutzungsdauer trägt.
3: Die korrekte Rotationsrichtung ist CCW
4: Benutzen Sie das Gebläse nicht in der hohen Temperatur, hohe Feuchtigkeit, hohe Magnetfelder
5: Benutzen Sie bitte passende Stromversorgung für das Gebläse.
