Produktdetails:
|
| Nennspannung: | 24V | Nennstrom: | 6,0 A |
|---|---|---|---|
| Motordrehzahl: | 24000 U/MIN | Luftströmung: | 48m3/h |
| Lager: | NMB | Nettogewicht: | 365 g |
| IP-Grad: | IP 54 | Luftdruck: | 7.0KPa |
| Markieren: | 24V zentrifugaler Fan DCs BLDC,Zentrifugaler Fan 24000RPM BLDC,24 zentrifugaler Fan des Volt-BLDC |
||

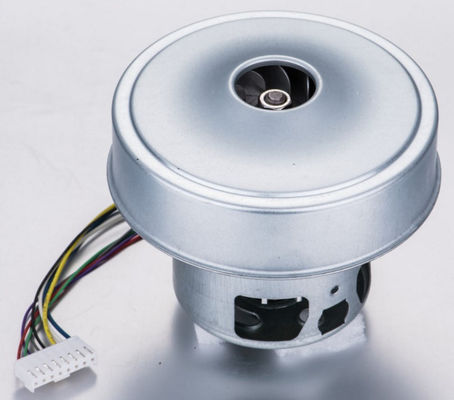

LuftUnterdruckgebläse DC-24V für Staubsauger, Luftreiniger, Handtrockner, Luftblasemaschine, Lüftungsgerät
1: Schwanzlose DC-Luft-Gebläse-Eigenschaften:
1: Hochgeschwindigkeits, spezialisiert Hochgeschwindigkeitsanbietende lange Nutzungsdauer des kugellagers (NMB) und lärmärmer
2: Hochdruck und Luftstromertrag durch Entwurf der kompakten Größe
3: Hohe Leistungsfähigkeit, viel leistungsfähiger als Bürstenbewegungsgebläse
4: Hohe Zuverlässigkeit, fachkundiger Prüfer die Funktion zuverlässiger machen
5: Hohes intelligentes, PWM-Geschwindigkeitsregelung, positive Umstellung, SEITEN-Signalfeedback, intelligente Kontrolle
2: Schwanzlose DC-Luft-Gebläse-Anwendungen:
1: PufferLuftpolster
2: Intelligentes closestool
3: Elektroantrieb-Phlegmasauger
4: Zentrale Lüftungsanlage
5: Luftreiniger
6: Handtrockner
7: Luftblasemaschine
8: Lüftungsgerät
9: Staubsauger
10: Atmungsmaschine
11: Luftpumpe
3: Produkt-Parameter
| Modell | OWB4235-48 | OWB4235-24 |
| Nennspannung | 48VDC | 24VDC |
| Nennstrom (offen) | 4.4A | 6A |
| Luftströmung (offen) | 54M3/H | 48M3/H |
| Motordrehzahl (offen) | 26000 U/MIN | 24000RPM |
| Nennstrom (geschlossen) | 2.3A | 2.2A |
| Luftdruck (geschlossen) | 8.5kPa | 7.0kPa |
| Motordrehzahl (geschlossen) | 31700 U/MIN | 28000RPM |
| Bewegungspfosten | 4 | 4 |
| Phasen-Widerstand | 1,16 Ohm | 0,62 Ohm |
| Geräusche | DBA 80 | DBA 80 |
| Kugellager | NMB-Hochgeschwindigkeitskugellager | |
| Antriebsmotor | 3 Phase schwanzloser DC-Motor | |
| Hall-Sensor-Winkel | 120° | |
| U/min-Impuls | 1 Hz=30rpm/min | |
| Wickelnde Art | Delta | |
| Wickelnde Widerstand Spannung | 500VDC (1 Minute) | |
| Isolierungs-Klasse | Klasse F | |
| Gebläsegewicht | 365g | |
| IP-Grad | IP54 | |
| Operationstemperatur | -20℃~ 50℃ | |
| Nutzungsdauer (unter 40℃) | 10000 Stunden | |
4: Produktleistung
Schwanzloser Unterdruckgebläses des DC-OWB4235 kommutierender Zeitraum
Schwanzlose Gebläse Leistungskurven DC-OWB4235
5: Gesamtausmasse
6: Bauschaltplan
| Pin 4 | Rot | +5V |
| Pin 5 | Purpur | Hall A |
| Pin 6 | Grün | Hall B |
| Pin 7 | Grau | Hall C |
| Pin 8 | Schwarz | Boden |
| Pin 1 | Gelb | Bewegungsphase A |
| Pin 2 | Blau | Bewegungsphase B |
| Pin 3 | Weiß | Bewegungsphase C |
7: Aufmerksamkeit
1: Erledigen Sie das Arbeiten nicht unter dem maximalen Luftdruck, ist die Luftströmung mit maximalem Luftdruck zu klein, und es ist nicht für die Anwendung sicher.
2: Fügen Sie eine Filterbefestigung der Aufnahme macht das Gebläse hinzu, das längere Nutzungsdauer trägt.
3: Die korrekte Rotationsrichtung ist CCW
4: Benutzen Sie das Gebläse nicht in der hohen Temperatur, hohe Feuchtigkeit, hohe Magnetfelder
5: Benutzen Sie bitte passende Stromversorgung für das Gebläse.
6: Treten Sie mit uns für zusammengebrachten Gebläsefahrer/-kontrolleur in Verbindung
