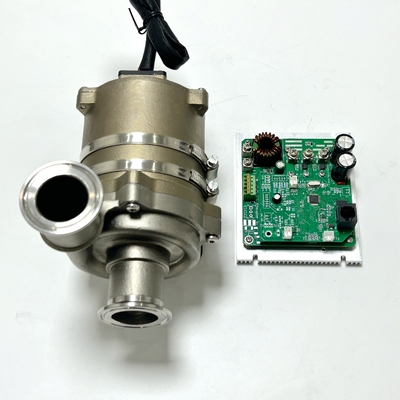

Original 48V elektrische Wasserpumpe für Fluorflüssigkeitszirkulation.

Produktmerkmale

Produktbezeichnung:BLDC-Elektrische Wasserpumpe

Modell:OWPD650B-1

Lebensdauer: 40000 Stunden

IP-Klasse: IP67

Gewicht: 4,26 kg

Dichte: Bei 0,4 MPa ist das Leck < 1 ml

Aussehen: Edelstahl natürliche Farbe

Klammer: getrennt

Geräusche: ≤ 65 dB (A)

Flammschutzmittel: Gemäß der Norm GB/T 2408 entspricht es dem horizontalen Verbrennungsgrad HB und dem vertikalen Verbrennungsgrad V-0.

Mechanische Festigkeit: Gemäß der Norm QC/T413-2015, erfüllt Schweregrad: An Motor

Verbotene Stoffe: Erfüllt GBT 30512-2014

Grundparameter:

Nennspannung: 48VDC

Betriebsspannungsbereich:30-60VDC

Nennstrom: 15±5% A

Nennleistung: 120L/min@180Kpa

Eintrittsleistung: 700 W±5%

Höchstdurchfluss: 180±5% L/min

Höchstkopf: 23 ± 1 m

Geschwindigkeitsbereich: 2500rpm ∼5500rpm

Widerstand: 2,6 ± 3%Ω

Induktivität: Achse Q 14mH Achse D 13mH

BEMF: 24,5 ± 3%V

Anzahl der Stangenpaare: 3 Stangenpaare

Isolationsgrad: F

Elektrische Spannung: < 1mA > 500MΩ

Längen des Gurtens: U V W Stromkabellänge 300 mm

Informationen über die Steckdose: Amphenol:AT04-3P-RD01-NFK

Anweisungen für die Benutzung des Steuergeräts

PCBA-Maße: 100 mm*90 mm, Höhe: 32 mm

Anlageabmessungen der Steuerung:

Größe der Wärmebecken: 120 mm*100 mm, Dicke der Wärmebecken: 8 mm

Gesamthöhe (einschließlich PCBA):42mm,Steckdosen:4mm*5mm(Verwenden Sie M3-Schrauben)

Kontrollanschluss für E/A

1. PWM. PWM-Eingangsfrequenz: 100-1000Hz (empfohlen 200Hz), PWM-Amplitude: 10-48V, Beschreibung des Drehzahlregulierungsbereichs des Arbeitszyklus: 0%-10%: Pumpenstillstand (7% empfohlen für das Stoppsignal), 11%-55%:Betriebsgeschwindigkeit der Pumpe■ 56%-90%: linearer Drehzahlbereich, 91%-100%: Höchstgeschwindigkeitsbetrieb der Pumpe
2. Fehler. Ausgang des Fehlerfeedback-Signals (Stromtyp): hohes Niveau (48V) für den normalen Betrieb, niedriges Niveau (<1V) für den Fehler, und der typische Betriebsstrom für den Fehlerfeedback beträgt 5mA
3. GND, Signal GND
4. VSP. Analogspannungs-Eingangsgeschwindigkeitsregelung (0-10V)
5. 10V. 10V-Versorgung.

Größe der Pumpenanlage

Leistung der Pumpe

Schema der Prüfbank
