Das JYQD-V8.3E BLDC-Motor-Treiberbrett ist ein bürstenloses Gleichstrom-Treiberbrett, das zur Steuerung von Gleichstrom-Bürstenlosmotoren mit einer präzisen Drehzahlregelung von 0 bis 100% entwickelt wurde.Seine Quadratwellen-Steuerungsalgorithmen gewährleisten Stabilität und Genauigkeit., so dass es für verschiedene Anwendungen geeignet ist.
Anwendungen
Robotik
Elektrische Fahrräder
Elektrische Rollstühle
Elektrische Roller
Hubmotoren
Elektrische Roller
Drohnen
Hoverboards
Elektrische Einradfahrzeuge
Elektrische Mopeds
Elektrische Go-Karts
RC-Autos
Industrielle Roboter
Transportbänder für die Logistik
Automatisierende Ausrüstung
CNC-Maschinen
mit einer Leistung von mehr als 1000 W
Verbraucherelektronik
Haushaltsgeräte
Industrieausrüstung

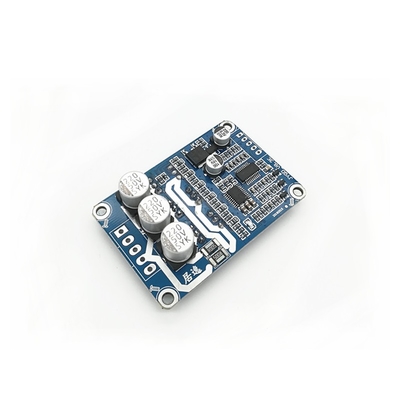

Aussehen des Produkts
Anwendungsrichtlinien
Bestätigen Sie, dass die Spannungs- und Leistungsparameter des Motors den angegebenen Bereich nicht überschreiten.
Dieses Treiberbrett ist ohne Gehäuse und Heizkessel ausgestattet. Es kann Motoren unter 60 W ohne Heizkessel antreiben, erfordert aber eine normale Belüftung.
Der 5V-Ausgangsanschluss ist nur für externe Potentiometer oder Schalter zur Geschwindigkeitsregelung, Kommutation und Aktivierung bestimmt.
Kabeldiagramm
Kontrollhafen
5V:Interner Ausgangsspannung für ein externes Potentiometer oder einen Schalter
Z/F:Drehrichtungsteuerungsanlagen (5V hohe Ebene = Vorwärts, 0V/GND = Rückwärts)
VR:Schnellsteuerungsanschluss (Analogspannung 0,1 V bis 5 V oder PWM 1K bis 20 KHz, Amplitude 5 V)
M:Ausgang des Schnellpulssignals (5V-Pulssignal)
GND:Innerer Steuerungsgelände an Bord des Fahrers
Stromanschluss
MA, MB, MC:Motorphasenverbindungen
GND:Gleichstrom negativ
VCC:Gleichstrom positiv
Anmerkungen zur Installation
Verwenden Sie abgeschirmte Drähte, wenn der Abstand zwischen Steuerbrett und Motor mehr als 50 cm beträgt
Abstand zum Steueranschluss: 2,54 mm
Abstand zum Netzanschluss: 3,96 mm
Sicherstellung der Isolierung zwischen Treiber-MOSFET und Wärmesenk/Anlageplatte
Abmessungen
Herstellungsprozess
Verpackungsinformationen
Der BLDC-Motorantrieb ist in einer individuellen antistatischen Tasche verpackt.
Häufig gestellte Fragen
Vorlaufzeit
Probezeit: 5 Tage Massenbestellung: 2-3 Wochen
Mindestbestellmenge
1 Satz für alle Serienprodukte
Gewährleistung
12 Monate ab Lieferdatum
Technische Unterstützung
Wir bieten 1-zu-1-Service und technischen Support an.
