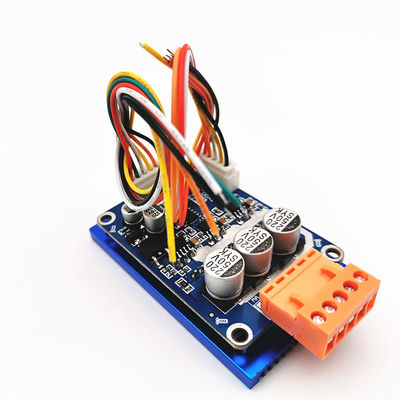

1. Steuerhafen
5V — Interne Ausgangsspannung des Fahrerbrettes, für externen Potenziometer oder Schalter für Geschwindigkeitsanpassung und Umkehrungsoperation
Z/F — drehende Richtungssteuerhäfen. Schließen Sie hohe Stufe „5V“ an oder schließen Sie nicht ist Vorwärtsrichtung, anschließt niedrigen Stand 0V oder anschließt an Boden ist Rückwärtsrichtung an.
VR — Geschwindigkeitsregelungshafen. Analogspannungsgeschwindigkeit vorgeschriebenes 0.1v -5V, der Eingangswiderstand ist Ohm 20K, anschließen an Boden, wenn Geschwindigkeitsregelung des Input PWM, PWM-Frequenz: 1-20KHZ; Arbeitszyklus 0-100%
EL — ermöglichen Sie Portsteuerung. Schließen Sie 5V an oder nicht schließen Sie an, um Operation zu erlauben, schließen Sie Boden an, um Operation zu verbieten.
Singnal-Geschwindigkeitsimpulssignalausgabe
Boden-verwendet für interne Steuerung des Fahrerbrettes
2. Energiehafen
MA ----Bewegungsphase A
MB ---- Bewegungsphase B
Lux---- Bewegungsphase C
P- ----DC
P+----DC +
3: Hall-Sensor-Hafen
Ha--- Hall
Hb--- Hall b
Hc--- Hall c
Boden---Boden
5V---Input 5V
4: Anmerkungen
1. Benutzen Sie abgeschirmte Drähte, wenn das Fahrerbrett mehr als 50 cm-Abstand vom Motor hat, andernfalls führt möglicherweise es zu das anormale Fahren und beeinflußt den normalen Gebrauch.
2. Steuerhafenabstand: 2.54mm, Machthafenabstand: 3,96 Millimeter
3. Lohnaufmerksamkeit zur Isolierung zwischen dem Fahrer MOSFET und dem Kühlkörper oder der Montageplatte.
