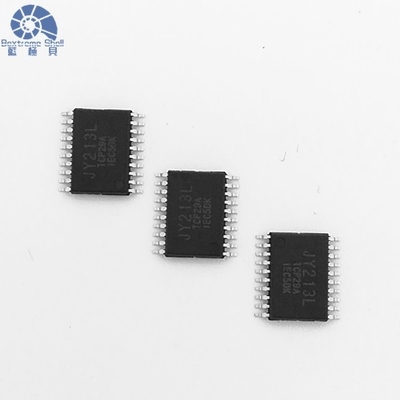

JY213L-Hochgeschwindigkeitstor-Fahrer-For Power MOSFET- und IGBT-Geräte

JY213L-Hochgeschwindigkeitstor-Fahrer-For Power MOSFET- und IGBT-Geräte mit drei unabhängigen Ausgabekanälen

Beschreibung

JY213L ist ein 3-phasiger Torhochgeschwindigkeitsfahrer, der für Energie MOSFET- und IGBT-Geräte hergestellt wird. Dieser moderne Fahrer kennzeichnet drei unabhängige Ausgabekanäle, beide Hochs und Tiefs-Seite bezog und stellt optimale Steuerung sicher. Mit eingebauter Verzugszeit und Trieb-durch Schutz, schützt er die Halbbrücke und verhindert jeden möglichen Schaden. Die UVLO-Stromkreise stellen zuverlässige Operation sicher, indem sie Funktionsstörung während der niedrigen Schwellenspannungssituationen verhindern. Einen bahnbrechenden Hochspannungs-BCD-Prozess und Gleichtaktgeräusche verwendend, die Technik annullieren, behält dieser Fahrer Stabilität in den hohen dV-/dtgeräuschszenario beim Aufweisen der außergewöhnlichen negativen vorübergehenden Spannungstoleranz bei. Zusätzlich ermöglichen Sie Stift ermöglicht Bereitschaftsbetriebsart, den Chip eine niedrige Ruhestromgegenwärtige lage eintragen lassen und Batterielanglebigkeit erhöhen. Unvergleichliche Leistung der Erfahrung und dauerhafte Zuverlässigkeit mit dem JY213L-Hochgeschwindigkeitstorfahrer. Erhalten Sie weitere Einzelheiten klicken bitte hier.

Eigenschaften

• Hoher Seitenfahrer der integrierten Halbbrücke 90V
• Fähigkeit, zu den 3-phasigen Halbbrücketoren oben zu fahren
• Eingebaute Stiefelbügeldiode für jeden hohen Seitenkanal
• Eingebauter Schutz der Verzugszeit
• Trieb-durch Schutz
• Unter Spannungsaussperrung für VCC und VBS
• Niedrige Operationsspannung 0-5.5V für VCC und VBS
• Logik des Input 3.3V und 5V kompatibel
• Ermöglichen Sie Stift (en) für niedrigen Bereitschaftsstrom
• IO+/IO-: +1.2A/-2.0A an VCC=15V, VBS=15V
• Eingebaute Verzugszeit: 0.5us (Art.)
• Geräusch-Annullierungsstromkreis des Gleichtakts dV/dt
• Tolerant gegen negative vorübergehende Spannung
• Niedriger dI-/dttor-Antrieb für bessere Störsicherheit
• – 40ºC zu Betriebsbereich 125ºC
• Kleines Abdruckpaket: TSSOP20L/24L, 173mil

Anwendung

• E-BIKE/3-phasiger Lokführer des Elektrowerkzeugs
• Batteriebetriebene Mini-/Mikromotorsteuerung
• Universeller Inverter

Santendiagramm

Typischer appication Stromkreis

Pin Configuration
