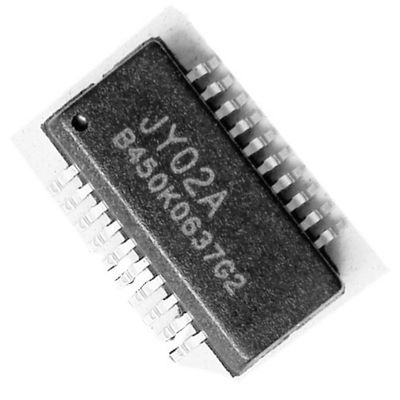

Prüfer-Ic With Starting-Drehmoment-Regelung JY02A schwanzlose Bewegungs

Prüfer-Ic With Starting-Drehmoment-Regelung JY02A schwanzlose Bewegungs
Prüfer-Ic With Starting-Drehmoment-Regelung JY02A schwanzlose Bewegungs

Großes Bild :  Prüfer-Ic With Starting-Drehmoment-Regelung JY02A schwanzlose Bewegungs

Produktdetails:
Herkunftsort: CHINA
Markenname: JUYI
Modellnummer: JY02A
Zahlung und Versand AGB:
Min Bestellmenge: 1000 PC
Preis: Negotiable
Verpackung Informationen: Carton+packing schäumt
Lieferzeit: 5-30days
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 100000 PC pro Tag

Prüfer-Ic With Starting-Drehmoment-Regelung JY02A schwanzlose Bewegungs

Beschreibung
Funktionierenspannung: 4.5-5.5V Fahren Sie Modus: SPWM
Sensor: Hall-Sensor oder sensorless Betriebstemperatur: -55-125 ℃
Überlastschutz: ja Konstanter gegenwärtiger Antrieb: ja
Gegenwärtige nahe Schleife: ja
Markieren:

bldc Prüfer IC

,

schwanzloser Bewegungsprüfer IC

,

sensorless schwanzloser Fahrer IC


JY02A, das Schutz schwanzloser vorgeschriebene Funktion DC-Lokführer-IC With Starting Torques blockiert

JY02A
Sensorless schwanzlose DC-Motorsteuerung IC
(JY02A-Standardform)
Version: Datum V2.0: 20180530

Prüfer-Ic With Starting-Drehmoment-Regelung JY02A schwanzlose Bewegungs 0


JY02A sensorless schwanzlose DC-Motorsteuerung IC
JY02A ist ASIC für sensorless schwanzlosen DC-Motor, mit einfachem Zusatzstromkreis, perfekter Funktion, kompakter Größe, einfacher Entstörung (fast nicht ausprüfen), hoher Antriebsleistungsfähigkeit, flexibler Anwendung, weit Anwendung, etc.

JY02A ist eine reine Hardware-Anwendung IC, die das Problem des Schreibens von Programmen lösen. JY02A innerlich verfestigt sich verschiedene sensorless schwanzlose DC-Motorantriebsteuerstromkreise, wie anpassungsfähiger Anfangsstromkreis, Machtausgleichsstromkreis, q-Wertkorrekturstromkreis, Machtfaktorkorrektur, PhasenAuswerteschaltung, bidirektionaler Operationsdecodierungsstromkreis, Verschlossenrotorschutzschaltung, zurück Auswerteschaltung der elektromotorischen Kraft, gegenwärtige Entdeckung u. können Steuerstromkreis, Spannungsentdeckung u. -Schutzschaltung, etc., nach einer sehr wenigen Menge externer Teilanpassung, verschiedenen sensorless schwanzlosen DC-Motor, JY02A fahren hat eine bestimmte Last-Beginnfähigkeit, die in den meisten Anwendungen sehr wichtig ist. JY02A kann auf Dreiphasen-schwanzlosen Motor DCs mit „y-“ und „Dreieck“ Verbindung zugetroffen werden.

Anwendungen: fegende Roboter, Automobilwasserpumpen, WandHungs-KesselUmwälzpumpen, Hauptförderpumpen, Sauerstoffgeneratoren, verschiedene Ventilatoren/Gebläse, Elektroschrauber, elektrische Vorhänge, automatische Türen, Hydraulikölpumpen, Hochdruckluftpumpen, Automobilklimaanlagenkompressoren, schwanzloser Kompressor DCs, AGV-Laufkatze, verschiedene lineare und Schleifenlogistik, die Ausrüstung sortieren, Rasenmäher, Sprüher, Unterwasserpropeller, etc.

Funktionseigenschaften:
☆Working Spannung: 4,5 v-5.5 V.                 ☆Working Temperatur: -55-125 ℃
☆Drive Modus: SPWM                                ☆Adaptive Motor: Motor Sensorless BLDC
☆Direction Steuerung: CW/CCW                    ☆Soft Umkehrung: Ja
☆Speed Signal: Ja                                   ☆Overload Schutz: Ja
☆Current Endlosschleife: Ja                         ☆Constant gegenwärtiger Antrieb: Ja
☆Blocking Schutz: Ja                          ☆Starting Drehmomentregelung: Ja
☆Soft Beginnen: Ja                                      ☆Special Technologie: Zustandssicherheitsanfangsfunktion JYKJ volle
☆Speed Anpassung: linear                           ☆EAI-Selbstanpassungsfunktion


ANSCHLUSSBEZEICHNUNGS-FUNKTIONS-ANMERKUNG
1 EntdeckungsPrüfer-Ic With Starting-Drehmoment-Regelung JY02A schwanzlose Bewegungs 1 input Portc EMFC BEMF schließt nach w-Phasenpartialdruck, zahlt Aufmerksamkeit, um Spannungsbereich zu widerstehen an
2 VR-Geschwindigkeit, die Analogeingabe 0-5V regelt
3 VOD Spannungsentdeckung OV-Wert: 3.6V, LV-Wert: 0.8V
4 BODEN-BODEN 0V
5 VDD 5V 4.5V--5.5V
6 Rückkopplungssignal-Input der gegenwärtigen Entdeckung ist gegenwärtiger
Vorgeschriebene Steuerung 7 EMF_ON EMF-Signalausgabe EMF
8 TC-Temperatur, die Portschutz ermittelt: über 4.53V
Schutz entfernen: unter 3.70V
Anlaufmomentanpassung QD-9: 0-2.5V 0--60%
10 UH U Phasenspitzen-Antrieb PWM des Phasengab Spitzen-Antriebsertrages U 13KHz aus
11 des Antriebsertrages U Phase ULs U Antriebsumwandlungssignalausgabe der unteren Phase untere
Phasenspitzen-Antrieb 12 VH V gab Phase V aus, die Spitzen-Antrieb PWM 13KHz ausgab
Unterer Antrieb Phase 13 VL V gab Antriebsumwandlungssignalausgabe der Phase V untere aus
Des Phasengab Spitzen-Antriebsertrages W 14 WH W Phasenspitzen-Antrieb PWM 13KHz aus
15 des Antriebsertrages W Phase Horizontalebene W Antriebsumwandlungssignalausgabe der unteren Phase untere
Rotationssteuerung H 16 Z/F CW und CCW: vorwärts/L: Rückseite
Impuls 17 M Speed gab einen Impuls pro Umwandlung aus
18 allgemeiner Anschluss EMF BEMF

19 schließt Entdeckungsinput Porta EMFA BEMF nach u-Phasenpartialdruck, zahlt Aufmerksamkeit, um Spannungsbereich zu widerstehen an
20 schließt Entdeckungsinput Portb EMFB BEMF nach v-Phasenpartialdruck, zahlt Aufmerksamkeit, um Spannungsbereich zu widerstehen an


Elektrische Eigenschaften DCs
Symbol Min Typical Max Unit Condition
VDD 4,5 5 5,5 V VDD-GND
IDD   9   MA, das alle Ertragstifte getrennt werden
VIL     0,3 niedriger Wert Input V IO
VIH 3,5     V IO gab hochrangigen Wert ein
EMFV 0,01   4,5 effektive Spannung V BEMF
VFOV 0   2,5 v-Strecke der Anlaufmomentspannung
IOL 10     niedriger Strom MAs Io Saug
IOH     5 MA IO hochrangiger Ausgangsstrom
VODL 0,75 0,8 0,85 v-Unterspannungsschutzwert
VODH 2,95 3 3,05 v-Überspannungsschutzwert
RPT   3   S-Sanftanlaufzeit
ISVA 38 40 43 Millivolt Constant Current Driving Is Grenzwert
ISVB 87 90 95 Millivolt schneller Schutzwert des Überstromes
Vjd 0   Analoger Eingangsspannungsbereich von 5 V
Ijd   100   analoger Eingangsstromwert Na

JY02A-internes Funktionssantendiagramm

 JY02A Antriebssignal ist positiv, dass Polaritätsertrag, angepassten MOS-Antriebsstromkreis und Energie MOS wählend sehr wichtig ist!


JY02A-Antriebsmodus und -parameter:
1: Ertrag des UH-/VH/WHphasenist Spitzen-Antriebs PWM, Antriebsumwandlungssignalausgabe UL-/VL/WLphase untere, dieser Antriebsmodus eine wirtschaftliche Weise, die Kosten der Hardware, besonders unter Anwendung der Hochspannungs- und starken Lokführer zu verringern. Spitzen-Ausgabemodus des Antriebs PWM ist einfacherer Stromkreis und höhere Stabilität als unterer Ausgabemodus des Antriebs PWM.

2: Die PWM-Frequenz von JY02A ist 13KHz, das nicht nur das umfassende Verhältnis von Leistungsfähigkeit und von Geräuschen berücksichtigt, aber auch die Energie erhöht und die Leistungsaufnahme der Treiberschaltung verringert. Das Drehmoment des Motors ist höher als das von 20KHz unter der gleichen Stromversorgung.

Impuls von JY02A
Nehmen Sie bitte eine Kenntnis, die JY02A-Ertrag ein Impulskennzeichen während der BLDC-Bewegungskommutierenden Phase jedes Mal. Sie bedeutet JY02A, einen Impuls nicht zu produzieren wenn die Bewegungsdrehung eine Runde. Zum Beispiel als Folgen des schematischen Diagramms: sein ein Innenrotor, 2 des Pfostenpaare Motors, bedeutet es, dass der Motor Phase für 6mal für jede Runde kommutieren muss, also JY02A 6 Impulse jeder runde Motor ausgibt



Schematisches Diagramm der internen Struktur des Pfosten-Innenrotormotors mit 2 Paaren












Vorwärts-Antriebsertragoszillogramm
(SPWM-Ertrag nah an sinusoid, gut elektromagnetischer Geräuschbegrenzung)

Wendegetriebeertragoszillogramm
(SPWM-Ertrag nah an sinusoid, gut elektromagnetischer Geräuschbegrenzung)

Diagramm der Anwendung:
1, typisches Diagramm Anwendung JY02A für sensorless schwanzlosen DC-Motor

JY02A hat eingebaute BEMF-Auswerteschaltung
JY02A benötigen nicht externe Komparatorschalting für sensorless schwanzlosen DC-Motor
Anmerkung:
IS-IS der gegenwärtige Signalfeedback-Inputanschluß. Wenn Terminalspannungsreichweiten zu 40mV ist, beginnt das System Überlastungsüberwachung und trägt den konstanten Stromregelungszustand ein. Der Ansteuerungsstrom wird nicht mehr durch die VR-Terminalspannung oder die Lastszunahmen erhöht. Diese Funktion verhindert effektiv MOSFET ausbrennen, wenn die Last zu groß ist, und können fortfahren, Macht zum Motor zur Verfügung zu stellen, den maximalen treibenden Zustand beizubehalten. Wenn der versehentliche Strom fortfährt sich zu erhöhen, ist die Spannung von erreicht oder übersteigt 90mV am Ende, kommt das JY02A sofort zum Schutzzustand herein und schließt alle Ertrag, den Schutz, der nur freigegeben wird, wenn VR auf 0V oder wieder-betrieben verringert wird
Entsprechend dem Gesetz des Ohms müssen wir nur den Wert von R ändern, um den gegenwärtigen Wert des Schutzes zu ändern. JY02A ist im gegenwärtigen Schutz sehr flexibel (mehr auf diesem später)


Funktionsbeschreibungs- und Anwendungserwägungen
a) Überlastschutz und gegenwärtige Repräsentativwiderstandswertauswahl:
JY02A hat eine verhältnismäßig komplette Überlastschutzfunktion. der Überlastschutz und gegenwärtige anormale die Schutzfunktion von JY02A treten nur unter die Zustand des gegenwärtigen Repräsentativwiderstandes R wird vorgewählt richtig in Kraft. Wenn Stiftspannung erreicht 0.40mV, die Überlastungsüberwachungsanfänge ist und nehmen Sie an der konstanten gegenwärtigen Lage teil und hält die Ansteuerungsstromkonstante. An diesem Zustand steigt der Ansteuerungsstrom nicht mehr mit der Spannung des VR-Stiftes und wird nicht sich mit dem Anstieg der Last erhöhen. In diesem Zustand fährt JY02A fort, eine Dauerleistung für den Motor zur Verfügung zu stellen und hält den Motor im normalen Arbeitszustand. Wenn ist, erreicht Stiftspannung oder übersteigt 90mV, das System beurteilt alle Ertrag innerhalb 4,5 Mikrosekunden.

Ist hier ein ausführliches Beispiel, wie man richtig R-Wert wie folgen vorwählt:
R-Werts-Formel: Ich = 0.04/R
Ich: Konstanter gegenwärtiger Einstellwert, Einheit:
0,04: ist der Spannungswert von ist Stift von JY02A
R: gegenwärtiger Begrenzungswiderstand, Einheit: Ohm
Zum Beispiel stellte ein Prüfer mit einem Betriebsstrom von 3A, den konstanten Strom auf 5A zur Sicherheit ein, und das System halten den Strom an 5A, wenn die gegenwärtigen Reichweiten oder 5A, nach der Formel ich = 0,04 /R, R-Wert R=0.04/I so = Ohm 0,04/5=0.008 übersteigt, also der gegenwärtige Probenahmewiderstand einen Leistungswiderstand von 8 Milliohm benutzen sollte (gegenwärtiger Probenahmewiderstand ist normalerweise Zementwiderstand und Constantandraht)

b) Verschlossenrotorschutz: JY02A hat Funktion des automatischen Wiederanlaufs. Sobald der laufende Motor durch externe Kraft blockiert wird, schützt sich das System automatisch und startet neu. Wenn der Wiederanlauf für 10mal erfolglos ist, stoppt er automatisch Ertrag. Trennen Sie die Energie oder verringern Sie die Spannung des VR-Stiftes auf 0V, um den Schutz freizusetzen. Erhöhen Sie die VR-Spannung, um den Motor neu zu starten.

c) Z/F weiche Umkehrung: Der 16. Stift Z/F von JY02A ist der Umkehrungssteuerstift. Dieser Stift kann an 5V oder Boden angeschlossen werden. JY02A hat weiche Umkehrungsfunktion. Diese Funktion schützt den MOSFET und den Motor in vielen Anwendungen und verbessert die Zuverlässigkeits- und Nutzungsdauer, ist das Einzelgeschäft, dass, wenn der Motor in eine Richtung sich dreht, wenn die Z-/Fspannungspegeländerungen, der Fahrer stoppt Ertrag zuerst, der Motor sich frei bis Halt dreht, und beginnt dann, in die andere Richtung zu laufen.


d) FG-Geschwindigkeits-Signalfeedback: JY02A gibt auch das GeschwindigkeitsImpulskennzeichen beim Fahren des Motors aus. JY02A gibt einen Impuls jede kommutierende Phase aus. Dieses wird tadellos in den Spitzenanwendungen reflektiert. Im Falle der genauen Geschwindigkeitsregelung wie schwanzloser Fan DCs, schwanzlose Pumpen DCs, etc.,
Mit dem Geschwindigkeitssignalfeedback sind diese Funktionen einfach zu erzielen, wie erfordern Sie stabile Geschwindigkeit und stabiles Drehmoment und Regelungslösung.


e) Tc-Temperaturschutzhafen: JY02A hat ein externes anschließen Temperaturschutzfunktion. Die Anwendung ist, nur ein externes NTC und ein Widerstand angefordert werden, kann das NTC in den Platz, in dem Bedarf überwacht wird, wie MOSFET oder Motor legen ziemlich einfach. Wenn die Temperatur einen bestimmten Wert erreicht, schützt sich das System automatisch, das System neu startet nach der Temperatur unten zum Sicherheitswert. es ist empfohlene Parameter von NTC: NTC von 10K3950K, Teilerwiderstand mit 10K 1%, entsprechend diesem Parameter, die Temperatur schützt automatisch, wann die Temperatur 100 Grad erreicht, selbstverständlich Sie andere Modelle NTC auch ersetzen oder Teilerwiderstand entsprechend der tatsächlichen Anwendung justieren können. Der Wert des Widerstandes erreicht den Temperaturwert, den Sie schützen möchten.

f) Qd-Anlaufmomentanpassung: Indem man die Spannung des QD-Anschlusses justiert, kann der Anlaufmoment direkt geändert werden. Der SpannungsEinstellbereich ist 0V-2.5V, und die normale Bewegungsanlaufmomentspannung ist- zwischen 0V - 0.8V (der Anlaufmoment ist nicht so größer wie besser)

Zusammenfassung:
Es gibt viele Faktoren, die den schwanzlosen Hallless Lokführer DCs, wie die Arbeitsspannung, die Geschwindigkeit, der Umwandlungswinkel, die Last, die Induktanz, der Rückseite EMF beeinflussen und beginnt Last, etc., die die schwanzlose Motorantriebleistung DCs beeinflussen. Der treibende Effekt des Motors, also mehr Prüfung werden angefordert, um eine perfekte Hochleistungsfähigkeit, stabilen schwanzlosen sensorless Lokführer DCs zu machen.

Erklärung:
Zwecks die Leistung schwanzlosen sensorless Lokführers DCs zu verbessern, das Volumen zu verringern, die Produktions- und Entwicklungskosten, JY02A zu verringern ist unser der zweite schwanzlose sensroless Lokführer IC DCs der keinen externen Komparator erfordert. JY02A integriert alle Stromkreise schwanzlosen sensorless Lokführers DCs (ausschließlich der Leistungskomponenten). Um Service zu unseren Kunden zu verbessern, bieten wir drei JY02 typische Anwendungsstromkreise als Referenz an. Wir fahren fort, seine Leistung entsprechend Marktanwendungen zu verbessern. etwas unterschiedlich, tatsächliche IC-Funktion sind möglicherweise zu der Einleitung dieses Artikels, wenn Sie irgendwelche Probleme in der Anwendung haben, Sie können mit uns zu der spätesten Information in Verbindung treten.



Sind hier drei typische Anwendungsdiagramme und Produktfotos als Referenz. Diese Diagramme werden alle für Massenproduktion validiert und in Verbindung stehende körperliche Produkte liefern das Lernen von Forschung. Diese drei typischen Anwendungsdiagramme umfassen im Allgemeinen die die meisten Anwendungen.

Motorantriebanwendungsdiagramm DCs schwanzloses Hallless kleine Energie JY02A
Funktionsspannung: 7.5V----maximaler Arbeitsstrom 28V: maximale Leistungsabgabe 3A: 30W

Lokführerproduktfoto DCs der kleinen Energie schwanzloses sensorless

Größe: L 45mm *W: 32mm*H 12mm

Motorantriebanwendungsdiagramm JY02A-mittlergrößenenergie DCs schwanzloses Hallless
Funktionsspannung: 12V----maximaler Arbeitsstrom 36V: maximale Leistungsabgabe 16A: 500W (MOS: TO220)

Lokführerproduktfoto Mittler-Größenenergie-DCs schwanzloses sensorless
Größe: L 63mm *W: 42.5mm*H 12mm
JY02A Hochspannungs-Motorantriebanwendungsdiagramm DCs schwanzloses Hallless
Funktionsspannung: 80V----Maximaler Arbeitsstrom 265VAC: maximale Leistungsabgabe 1A: 150W

Hochspannungs-Lokführerproduktfoto DCs schwanzloses sensorless
Größe: L 77mm *W: 60mm*H 32mm
