Lokführer-Board For Curtain-Maschine der hohen Leistungsfähigkeits-36VDC

Prüfer-For Hall Senser Motor With JUYI JYQD-V6.3E3 BLDC Bewegungsgenaue Geschwindigkeitsregelung und hohe Leistungsfähigkeit

• Produkt-Beschreibung

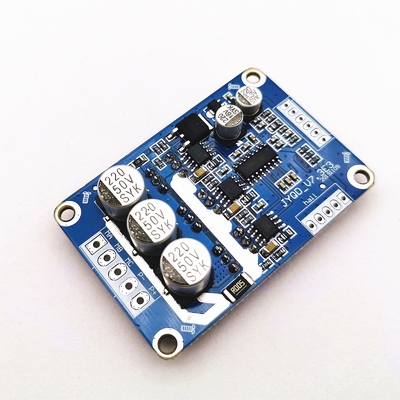

JYQD-V7.3E3 ist ein schwanzloser Gleichstrombewegungsprüfer mit einer kompakten Größe und einer Hochleistung. Der Spannungsinput dieses Fahrerbrettes ist 12-36VDC, das in einer breiten Palette von Anwendungen, ob es Maschinenbau, Automatisierung, Robotik oder Elektro-Mobile ist, unsere Produkte werden tadellos angepasst Ihrem Bedarf verwendet wird. Ob youare in einer Energiesparenden industriellen Umwelt oder in einem innovativen intelligenten Hauptgerät, unsere Kontrollorgane überlegene Leistung und Zuverlässigkeit liefern.

Unsere 12- 36 schwanzlose MotorsteuerungsbedienpulteV bieten überlegene Leistungsabgabe und genaue Geschwindigkeitsregelung an. Mit vorgeschriebener Technologie moderner PWM-Geschwindigkeit kann sie verschiedene Lastssituationen leicht meistern und glatte und leistungsfähige Operation erzielen.

Darüber hinaus bieten unsere Kontrollorgane reiche Schnittstellen und flexible Ausdehnbarkeit für nahtlose Verbindung und Integration mit anderen Geräten oder Systemen an.

Sie können die Start-Stopp--, Vorwärts- und Rück-, Geschwindigkeitsanpassung und andere Funktionen des Motors durch die Kontrollorgane leicht verwirklichen und mehr Möglichkeiten zu Ihrem Projekt holen. Wählen Sie unsere 12- schwanzloses Motorsteuerungsbedienpult mit 36V, genießen Sie die hochwertigen, stabilen und zuverlässigen Produkte sowie durchdachten Kundendienst. Wir werden am Sein Ihr verlässlichster Partner und an der Lieferung eines starken Antriebs für Ihre Projekte festgelegt.

• Parameter

• Anwendungsrichtlinien

1. Bestätigen Sie dass die Spannungs- und Energieparameter des Motors, die Strecke zu übersteigen nicht, wie spezifiziert.

2. Anwendbar auf schwanzlosen DC-Motor der Halle mit Hall an 120°, entsprechen der Hall-Linie Reihenfolge nicht aller Hersteller,

3. Sie können die Hall-Linie Reihenfolge oder Bewegungsdreiphasenlinie Reihenfolge entsprechend der tatsächlichen Situation justieren, um den besten treibenden Effekt zu erzielen.

JYQD-V7.3E3 ist Fahrerbrett ohne Wohnung und Kühlkörper, kann es den Motor unterhalb 100 Watts ohne irgendeinen Kühlkörper fahren, aber benötigt normale Belüftung.

4. Der 5V Ausgabebaustein auf dem Antriebsbrett ist verboten, um externe Baumaschinen anzuschließen. Er ist auf externen Potenziometer oder Schalter für Geschwindigkeitsanpassung nur anwendbar, Umwandlung und Ermöglichenoperation

• Bauschaltplan

Hafen 1.Control

5V — Interne Ausgangsspannung des Fahrerbrettes, externer Potenziometer oder Schalter für Geschwindigkeitsanpassung und Umkehrungsoperation

Z/F — drehende Richtungssteuerhäfen. Schließen Sie hohe Stufe „5V“ an oder schließen Sie nicht ist Vorwärtsrichtung, 0 v-niedrigen Stand anzuschließen an, oder, an Boden anzuschließen ist Rückwärtsrichtung.

VR — Geschwindigkeitsregelungshafen. Analogspannungsgeschwindigkeit vorgeschriebenes 0.1v -5V, der Eingangswiderstand ist Ohm 20K, anschließen an Boden, wenn Geschwindigkeitsregelung des Input PWM, PWM-Frequenz: 1-20KHZ; Arbeitszyklus 0-100%

EL — ermöglichen Sie Portsteuerung. Schließen Sie 5V an oder nicht schließen Sie an, um Operation zu erlauben, schließen Sie Boden an, um Operation zu verbieten.

Signalisieren Sie Geschwindigkeitsimpulssignalausgabe

Boden-verwendet für interne Steuerung des Fahrerbrettes

Hafen 2.Power

MA ----Bewegungsphase A

MB ---- Bewegungsphase B

Lux---- Bewegungsphase C

P- ----DC

P+----DC +

Hafen des Sensors 3.Hall

Ha--- Hall

Hb---Hall b

Hc---Hall c

Boden---Boden

5V---Ertrag 5V

4. Benutzen Sie abgeschirmte Drähte, wenn das Fahrerbrett mehr als 50 cm-Abstand vom Motor hat, andernfalls führt möglicherweise es zu das anormale Fahren und beeinflußt den normalen Gebrauch.

Abstand des Hafens 5.Control: 2.54mm, Energiehafenabstand: 3,96 Millimeter

Aufmerksamkeit 6.Pay zur Isolierung zwischen dem Fahrer MOSFET und dem Kühlkörper oder der Montageplatte.

• Maßzeichnung

• Anwendung

Unsere BLDC-Fahrerbretter uesed weit im Maschinenbau, Automatisierung, Robotik oder Elektro-Mobile, etc.
