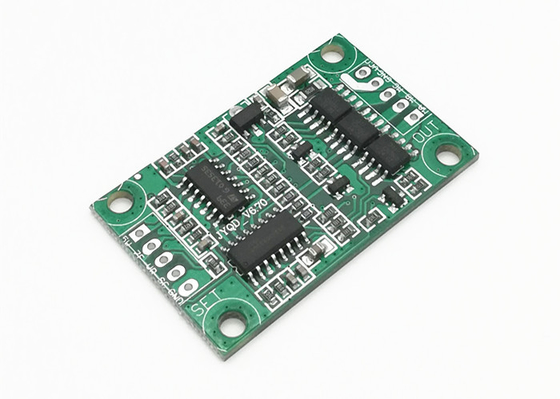

12 V/24 V DC BLDC-Treiberplatine mit Geschwindigkeitsregelung, PWM-Frequenz 1–20 kHz

12 V/24 V DC BLDC-Treiberplatine mit analoger Spannungsgeschwindigkeitsregelung mit PWM-Frequenz von 1–20 kHz

Produktbeschreibung:

UnserDC-Brushless-Treiberplatine, auch bekannt alsBürstenlose Gleichstrom-TreiberplatineoderBürstenlose DC-Motor-Treiberplatineist eine leistungsstarke BLDC-Treiberplatine (Brushless DC Motor).Es wurde entwickelt, um hervorragende Leistung und Zuverlässigkeit für bürstenlose Gleichstrommotoranwendungen zu bieten.Die Platine ist mit einer Vielzahl von Funktionen ausgestattet, darunter einem Arbeitstemperaturbereich von -20℃~+85℃, einem PWM/Spannungs-Geschwindigkeitsregelungsmodus, einem Geschwindigkeitsregelungsbereich von 0-100 % und einer grünen Farbe.Diese Platine ist eine gute Wahl für alle Anwendungen, die eine präzise Steuerung und einen zuverlässigen Betrieb eines bürstenlosen Gleichstrommotors erfordern.

Merkmale:

• Produktname:BLDC-Treiberplatine
• PWM-Frequenz:1-20KHz
• Ausgang Geschwindigkeitsimpulssignal:Ja
• Betriebsspannung:12V/24V Gleichstrom
• Maximale Spannung:3A
• Produktmodell:JYQD-V6.7
• Spezialisierung:Bürstenlose DC-Treiberplatine, bürstenlose DC-Motor-Treiberplatine

Technische Parameter:

Anwendungen:

Die JUYI JYQD-V6.7 bürstenlose Gleichstrom-Treiberplatine ist eine zuverlässige und leistungsstarke DC-Treiberplatine, die zur Steuerung der Geschwindigkeit und Richtung von bürstenlosen Gleichstrommotoren entwickelt wurde.Es verfügt über einen Drehzahlregelungsmodus mit PWM und Spannung, eine Eingangsspannung von 12 V/24 V Gleichstrom, einen Geschwindigkeitsimpulssignalausgang und eine Betriebsspannung von 12 V/24 V Gleichstrom.Es ist ideal für Anwendungen, die eine präzise Steuerung der Geschwindigkeit und Richtung des Motors erfordern, wie z. B. Robotik, Automatisierung und Industrieautomation.

Diese BLDC-Treiberplatine eignet sich gut für eine Vielzahl von Anwendungen, darunter Roboterarme, Linearantriebe, 3D-Drucker und automatisierte Produktionslinien.Es ist auf hohe Effizienz ausgelegt und ermöglicht eine reibungslose und präzise Steuerung der Geschwindigkeit und Richtung des Motors.Das Board verfügt außerdem über integrierte Sicherheitsfunktionen, einschließlich Überspannungsschutz, Kurzschlussschutz und Überstromschutz.

Maßzeichnung:

Wring-Diagramm:

1. Steueranschluss

5V -----Interne Ausgangsspannung der Treiberplatine

SC ---- Motorgeschwindigkeits-Impulssignal-Ausgangsanschluss, 5-V-Impulssignal.

Z/F---- Drehrichtungskontrollanschlüsse.„5V“ mit hohem Pegel anschließen oder keine Verbindung ist Vorwärtsrichtung; 0V-Niedrigpegel anschließen oder mit GND verbinden ist Rückwärtsrichtung.

VR ----Geschwindigkeitskontrollanschluss.Lineare Geschwindigkeitsregelung mit analoger Spannung 0,1 V - 5 V, der Eingangswiderstand beträgt 20 kOhm, mit GND verbinden, wenn die PWM-Geschwindigkeitsregelung eingegeben wird, PWM-Frequenz: 1–20 kHz;Arbeitszyklus 0-100 %

GND – Wird für die interne Steuerung der Laufwerksplatine verwendet

2. Stromanschluss

MA ----Motorphase A

MB ---- Motorphase B

MC---- Motorphase C

GND----DC-

VCC----DC +

3. Verwenden Sie abgeschirmte Kabel, wenn die Treiberplatine mehr als 50 cm vom Motor entfernt ist. Andernfalls kann es zu einem abnormalen Betrieb kommen, der den normalen Betrieb beeinträchtigt.

4. Steueranschlussabstand: 2,54 mm, Stromanschlussabstand: 3,96 mm

5. Achten Sie auf die Isolierung zwischen dem Treiber-MOSFET und dem Kühlkörper bzw. der Montageplatte.
