12V/24V DC BLDC-Motortreiberplatine für die Automatisierungssteuerung

Produktbeschreibung:

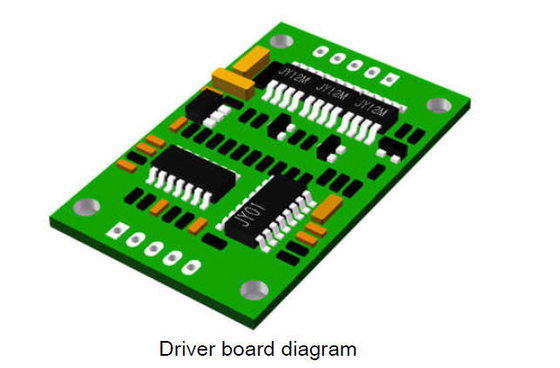

Die bürstenlose DC-Treiberplatine JYQD-V6.7 ist eine leistungsstarke und vielseitige bürstenlose DC-Treiberplatine, die für Gleichstromanwendungen entwickelt wurde.Es kann einen Strom von bis zu 3 A liefern und sowohl mit 12 V als auch mit 24 V DC-Eingangsspannungen betrieben werden.Es verfügt über eine analoge Spannungsgeschwindigkeitsregelung, mit der Benutzer die Geschwindigkeit ihrer bürstenlosen Gleichstrommotoren anpassen können.Diese bürstenlose DC-Treiberplatine ist ideal für eine Vielzahl von Anwendungen wie Robotik, automatisierte Maschinen und mehr.

Merkmale:

• Produktname:Treiberplatine für bürstenlosen DC-Motor
• Arbeitstemperatur:-20℃~+85℃
• Geschwindigkeitsregelbereich:0-100 %
• Farbe:Grün
• Analoge Spannungsgeschwindigkeitsregelung:Ja
• PWM-Frequenz:1-20KHz
• Produktart:Treiberplatine für bürstenlose Gleichstrommotoren
• Produktart:Bürstenlose Gleichstrom-Treiberplatine

Technische Parameter:

Wring-Diagramm:

1. Steueranschluss

5V -----Interne Ausgangsspannung der Treiberplatine

SC ---- Motorgeschwindigkeits-Impulssignal-Ausgangsanschluss, 5-V-Impulssignal.

Z/F---- Drehrichtungskontrollanschlüsse.„5V“ mit hohem Pegel anschließen oder keine Verbindung ist Vorwärtsrichtung; 0V-Niedrigpegel anschließen oder mit GND verbinden ist Rückwärtsrichtung.

VR ----Geschwindigkeitskontrollanschluss.Lineare Geschwindigkeitsregelung mit analoger Spannung 0,1 V - 5 V, der Eingangswiderstand beträgt 20 kOhm, mit GND verbinden, wenn die PWM-Geschwindigkeitsregelung eingegeben wird, PWM-Frequenz: 1–20 kHz;Arbeitszyklus 0-100 %

GND – Wird für die interne Steuerung der Laufwerksplatine verwendet

2. Stromanschluss

MA ----Motorphase A

MB ---- Motorphase B

MC---- Motorphase C

GND----DC-

VCC----DC +

3. Verwenden Sie abgeschirmte Kabel, wenn die Treiberplatine mehr als 50 cm vom Motor entfernt ist. Andernfalls kann es zu einem abnormalen Betrieb kommen, der den normalen Betrieb beeinträchtigt.

4. Steueranschlussabstand: 2,54 mm, Stromanschlussabstand: 3,96 mm

5. Achten Sie auf die Isolierung zwischen dem Treiber-MOSFET und dem Kühlkörper bzw. der Montageplatte.

Maßzeichnung:

Anwendungen:

DerJUYI JYQD-V6.7 Bürstenlose DC-Treiberplatineist eine zuverlässige und vielseitige Treiberplatine für bürstenlose Gleichstrommotoren, die für eine Vielzahl von Anwendungen entwickelt wurde.Es ist mit einem Geschwindigkeitsimpulssignalausgang, einer Geschwindigkeitsregelungsgenauigkeit von ±0,5 %, einem PWM-Arbeitszyklus von 0 bis 100 % und einer analogen Spannungsgeschwindigkeitsregelung ausgestattet.Diese Treiberplatine für bürstenlose Gleichstrommotoren ist ideal für Anwendungen wie Robotik, Haushaltsgeräte, industrielle Automatisierung und andere motorbetriebene Geräte.Es ist langlebig und bietet überragende Leistung mit hervorragenden Kontrollmöglichkeiten.Die bürstenlose DC-Treiberplatine JYQD-V6.7 von JUYI sorgt mit Sicherheit für ein verbessertes Benutzererlebnis und eine verbesserte Motorsteuerung.

Anpassung:

• Markenname: JUYI
• Modellnummer: JYQD-V6.7
• Herkunftsort: China
• Farbe: Grün
• Maximaler Strom: 3A
• Arbeitstemperatur: -20℃~+85℃
• Geschwindigkeitsimpulssignalausgang: Ja
• Betriebsspannung: 12 V/24 V Gleichstrom

Diese bürstenlose DC-Motor-Treiberplatine, auch bekannt als bürstenlose DC-Treiberplatine oder bürstenlose Gleichstrom-Treiberplatine, wurde von JUYI entwickelt und hergestellt.Die Modellnummer lautet JYQD-V6.7 und die Farbe ist grün.Es hat einen Arbeitstemperaturbereich von -20℃~+85℃ und einen maximalen Strom von 3A.Darüber hinaus kann es ein Geschwindigkeitsimpulssignal ausgeben und mit 12 V oder 24 V Gleichstrom betrieben werden. Wir bieten maßgeschneiderten Service und technischen Support.

FAQ:

• Q:Wie lautet der Markenname dieser BLDC-Treiberplatine?
  A:Der Markenname dieser BLDC-Treiberplatine ist JUYI.
• Q:Wie lautet die Modellnummer dieser BLDC-Treiberplatine?
  A:Die Modellnummer dieser BLDC-Treiberplatine ist JYQD-V6.7.
• Q:Wo wird dieses BLDC-Treiberboard hergestellt?
  A:Dieses BLDC-Treiberboard wird in China hergestellt.
• Q:Für welche Anwendungen kann dieses BLDC-Treiberboard verwendet werden?

 A:Dieses BLDC-Treiberboard kann für eine Vielzahl von Anwendungen wie Robotik, industrielle Automatisierung und medizinische Systeme verwendet werden.
