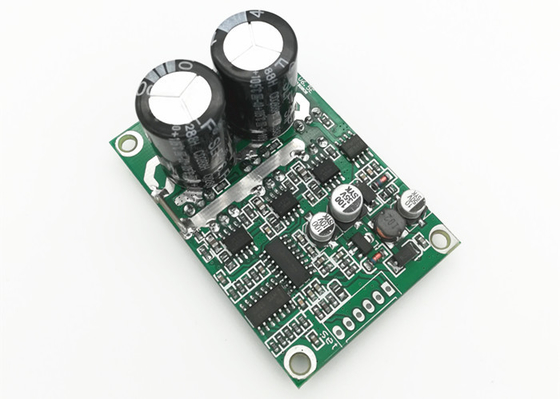

Treiberplatine für bürstenlosen 700-W-DC-Motor mit PWM-Frequenzgeschwindigkeitsregelung

Treiberplatine für bürstenlosen DC-Motor mit PWM-Frequenz 1-20 kHz und Arbeitstemperatur -20 ℃ ~ + 85 ℃

Produktbeschreibung:

Die bürstenlose Gleichstrom-Treiberplatine, auch bekannt als bürstenlose Gleichstrom-Treiberplatine, ist ein fortschrittlicher Motortreiber, der speziell für die Steuerung bürstenloser Gleichstrommotoren entwickelt wurde.Es handelt sich um ein leistungsstarkes, hocheffizientes BLDC-Treiberboard mit einer hervorragenden Geschwindigkeitsregulierungsgenauigkeit von ±0,5 %.Es ist vollständig kompatibel mit einem breiten Eingangsspannungsbereich von 36 V bis 72 V DC und kann einen maximalen Strom von bis zu 16 A unterstützen.Die Platine ist klein (63 mm x 42,5 mm x 33 mm) und der Geschwindigkeitsregelbereich beträgt 0–100 %.Es ist für den zuverlässigen und reibungslosen Betrieb von bürstenlosen Gleichstrommotoren ausgelegt.

Merkmale:

• Produktname:Bürstenlose DC-Treiberplatine
• Eingangsspannung:36V-72V Gleichstrom
• PWM-Arbeitszyklus:0-100 %
• Arbeitstemperatur:-20℃~+85℃
• Farbe:Grün
• Größe:63 mm * 42,5 mm * 33 mm
• Produktart:Treiberplatine für bürstenlosen DC-Motor
• Produktmodell:BLDC-Treiberplatine

Schaltplan:

1.Steueranschluss

1. 5V -----Interne Ausgangsspannung der Treiberplatine
2. Signal ---- Ausgangsanschluss für Motorgeschwindigkeitsimpulssignal, 5-V-Impulssignal.
3. Z/F---- Drehrichtungskontrollanschlüsse.„5V“ mit hohem Pegel anschließen oder keine Verbindung ist Vorwärtsrichtung; 0V-Niedrigpegel anschließen oder mit GND verbinden ist Rückwärtsrichtung.
4. VR ----Geschwindigkeitskontrollanschluss.Lineare Geschwindigkeitsregelung mit analoger Spannung 0,1 V - 5 V, der Eingangswiderstand beträgt 20 kOhm, mit GND verbinden, wenn die PWM-Geschwindigkeitsregelung eingegeben wird, PWM-Frequenz: 1–20 kHz;Arbeitszyklus 0-100 %
5. GND – Wird für die interne Steuerung der Laufwerksplatine verwendet
6. Drehmoment – ​​Stellen Sie bei der Verwendung zur Einstellung des Startdrehmoments sicher, dass Sie die Widerstände für das feste Drehmoment auf der Platine entfernen, bevor Sie diese Funktion verwenden (kontaktieren Sie uns, wenn Sie diese Funktion vor der Verwendung verwenden möchten).

2.Stromanschluss

MA ----Motorphase A MB ----Motorphase B MC----Motorphase C GND----DC-

VCC----DC +

3.Verwenden Sie abgeschirmte Kabel, wenn die Treiberplatine mehr als 50 cm vom Motor entfernt ist. Andernfalls kann es zu abnormalem Fahrverhalten kommen, das den normalen Betrieb beeinträchtigt.

4.Abstand des Steueranschlusses: 2,54 mm, Abstand des Stromanschlusses: 3,96 mm

5.Achten Sie auf die Isolierung zwischen dem Treiber-MOSFET und dem Kühlkörper oder der Montageplatte.

Maßzeichnung:

Anwendungen:

Das JUYI JYQD-V6.5E DC-Bürstenmotor-Treiberboard ist die perfekte Lösung für die präzise Drehzahlregelung von bürstenlosen Gleichstrommotoren.Diese bürstenlose DC-Treiberplatine wurde sorgfältig entwickelt, um eine hohe Genauigkeit mit einer Geschwindigkeitsregulierungsgenauigkeit von ±0,5 % zu gewährleisten und bietet eine breite Betriebsspannung von 36 V–72 V und einen maximalen Strom von 16 A.Mit einer Größe von 63 mm x 42,5 mm x 33 mm ist diese bürstenlose DC-Motor-Treiberplatine klein und kompakt und eignet sich daher für eine Vielzahl von Anwendungen.Der JYQD-V6.5E bietet außerdem einen großen Betriebstemperaturbereich von -20℃~+85℃ und sorgt so für zuverlässige Leistung in einer Vielzahl von Umgebungen.

Technische Parameter:

Anpassung:

FAQ:

A: Der Markenname des BLDC-Treiberboards ist JUYI.

A: Die Modellnummer der BLDC-Treiberplatine lautet JYQD-V6.5E.

A: Das BLDC-Treiberboard wird in China hergestellt.

A: Die BLDC-Treiberplatine eignet sich für verschiedene industrielle Anwendungen, wie z. B. Wasserpumpen und industrielle Automatisierung.
