Produktdetails:
|
Hall Sensor: | JA | Farbe: | Blau |
---|---|---|---|
Geschwindigkeitsregelung: | JA | Betriebsspannung: | 12V-36V |
Maximaler Strom: | 16A | Betriebstemperatur: | -20-85℃ |
Markieren: | elektronischer Prüfer des Motor500w,Elektronischer Prüfer des Motorjyqd-v7.3e3,Fahrer Board 12V BLDC |
MODELL |
BETRIEBSTEMPERATUR (℃) |
FUNKTIONIERENspannung (V) |
MAX GEGENWÄRTIGES (A) |
UNUNTERBROCHENER BETRIEBSSTROM (a) |
PWM-GESCHWINDIGKEITS-REGELUNG (1-20KHZ) |
ANALOGSPANNUNGS-GESCHWINDIGKEIT VORGESCHRIEBENES (V) |
GeschwindigkeitsImpulskennzeichen Ertrag |
JYQD-V7.3E3 |
-20-85℃ |
12V-36V |
16A |
15A |
Arbeitszyklus 0-100% |
0-5V |
√ |
1. Hall-Sensor-Hafen
Ha--- Hall
Hb---Hall b
Hc---Hall c
Boden---Boden
5V---Ertrag 5V
2. Steuerhafen
5V — Interne Ausgangsspannung des Fahrerbrettes, externer Potenziometer oder Schalter für Geschwindigkeitsanpassung und Umkehrungsoperation
Z/F — drehende Richtungssteuerhäfen. Schließen Sie hohe Stufe „5V“ an oder schließen Sie nicht ist Vorwärtsrichtung, 0 v-niedrigen Stand anzuschließen an, oder, an Boden anzuschließen ist Rückwärtsrichtung.
VR — Geschwindigkeitsregelungshafen. Analogspannungsgeschwindigkeit vorgeschriebenes 0.1v -5V, der Eingangswiderstand ist Ohm 20K, anschließen an Boden, wenn Geschwindigkeitsregelung des Input PWM, PWM-Frequenz: 1-20KHZ; Arbeitszyklus 0-100%
EL — ermöglichen Sie Portsteuerung. Schließen Sie 5V an oder nicht schließen Sie an, um Operation zu erlauben, schließen Sie Boden an, um Operation zu verbieten.
Signalisieren Sie Geschwindigkeitsimpulssignalausgabe
Boden-verwendet für interne Steuerung des Fahrerbrettes
3. Energiehafen
MA ----Bewegungsphase A
MB ---- Bewegungsphase B
Lux---- Bewegungsphase C
P ----DC
P+----DC +
4. Benutzen Sie abgeschirmte Drähte, wenn das Fahrerbrett mehr als 50 cm-Abstand vom Motor hat, andernfalls führt möglicherweise es zu das anormale Fahren und beeinflußt den normalen Gebrauch.
5. Steuerhafenabstand: 2.54mm, Machthafenabstand: 3,96 Millimeter
6. Lohnaufmerksamkeit zur Isolierung zwischen dem Fahrer MOSFET und dem Kühlkörper oder der Montageplatte.

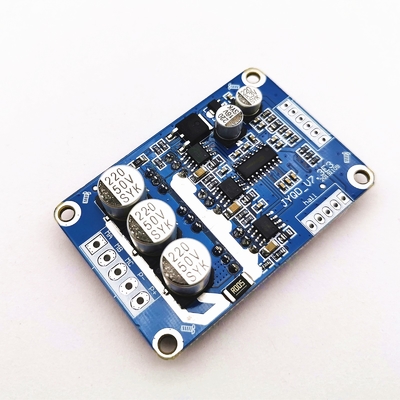

1. JYQD-V7.3E3 ist Fahrerbrett ohne Wohnung und Kühlkörper, kann es den Motor unterhalb 100 Watts ohne irgendeinen Kühlkörper fahren, aber benötigt normale Belüftung.
2. Anwendbar auf schwanzlosen DC-Motor der Halle mit Hall an 120°, kann der Hall nicht aller Hersteller, den Linie Reihenfolge, Sie entsprechen, die Hall-Linie Reihenfolge oder Bewegungsdreiphasenlinie Reihenfolge entsprechend der tatsächlichen Situation justieren, um den besten treibenden Effekt zu erzielen.
3. Der 5V Ausgabebaustein auf dem Antriebsbrett ist verboten, um externe Baumaschinen anzuschließen. Er ist auf externen Potenziometer oder Schalter für Geschwindigkeitsanpassung nur anwendbar, Umwandlung und Ermöglichenoperation
4. Bestätigen Sie dass die Spannungs- und Energieparameter des Motors, die Strecke zu übersteigen nicht, wie spezifiziert.
