Mindestbestellmenge: | 1 Satz |
Preis: | negotiable |
Standardverpackung: | PE-Beutel + Karton |
Lieferfrist: | 5-10 Tage |
Zahlungsmethode: | L/C, T/T, paypal |
Lieferkapazität: | 1000 Sätze pro Tag |

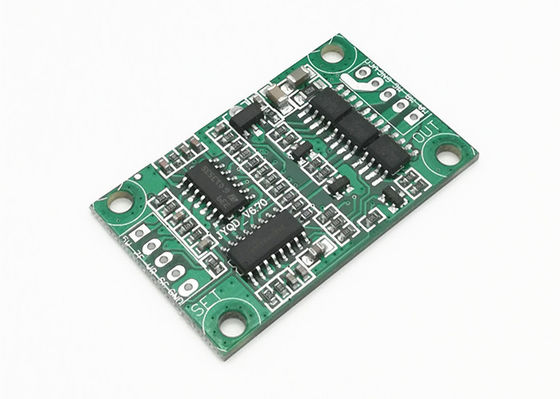

Modell-Nr | JYQD-V6.7 |
Betriebstemperatur. | -20—85℃ |
Betriebsspannung | 12V24V |
Maximalspannung | 3A |
Dauerarbeitsstrom | 2A |
PWM-Geschwindigkeitsregelung | PWM-Frequenz: 1–20 kHz;Arbeitszyklus 0-100 % |
Analoge Spannungsgeschwindigkeitsregelung | 0-5V |
OV/LV-Schutz | JA |
Ausgang für Geschwindigkeitsimpulssignale | JA |
MA----Motorphase A
MB---- Motorphase B
MC---- Motorphase C
GND----DC-
VCC----DC +
5V-----Interne Ausgangsspannung der Treiberplatine
SC---- Motorgeschwindigkeits-Impulssignal-Ausgangsanschluss, 5V-Impulssignal.
Z/F---- Drehrichtungskontrollanschlüsse.„5V“ mit hohem Pegel anschließen oder keine Verbindung ist Vorwärtsrichtung; 0V-Niedrigpegel anschließen oder mit GND verbinden ist Rückwärtsrichtung.
VR----Geschwindigkeitskontrollanschluss.Lineare Geschwindigkeitsregelung mit analoger Spannung 0,1 V – 5 V, Verbindung mit GND bei Eingabe der PWM-Geschwindigkeitsregelung, PWM-Frequenz: 1–20 kHz;Arbeitszyklus 0-100 %
GND– Wird für die interne Steuerung der Antriebsplatine verwendet
3.Verwenden Sie abgeschirmte Kabel, wenn die Treiberplatine mehr als 50 cm vom Motor entfernt ist. Andernfalls kann es zu abnormalem Fahrverhalten kommen, das den normalen Betrieb beeinträchtigt.
4.Abstand des Steueranschlusses: 2,54 mm, Abstand des Stromanschlusses: 2,54 mm
5.Achten Sie auf die Isolierung zwischen dem Treiber-MOSFET und dem Kühlkörper oder der Montageplatte
1. Stellen Sie sicher, dass die Spannungs- und Leistungsparameter des Motors den angegebenen Bereich der Treiberplatine nicht überschreiten.
2.JYQD-V6.7 Treiberplatine ist eine unbestückte Platine ohne Gehäuse und Kühlkörper.Wenn die Leistung des Motors unter 36 W liegt, muss kein Kühlkörper hinzugefügt werden. Es muss lediglich für eine normale Belüftung und eine gute Isolierung gesorgt werden.
3. Der 5-V-Ausgangsanschluss auf der Treiberplatine verhindert den Anschluss externer Geräte.Es gilt nur für das externe Potentiometer und den Schalter der Platine zur Geschwindigkeitsregelung und -umkehr.
4.Diese Treiberplatine wird verwendet für3-phasiger bürstenloser sensorloser Motor, aber nicht direkt für alle 3-phasigen bürstenlosen sensorlosen Motoren geeignet.Wenn der Antriebseffekt nicht gut ist (z. B. Startzittern, Rückwärtsfahren, zu großer Leerlaufstrom des Motors, nicht stabile Drehzahl, geringer Wirkungsgrad und kein Start unter Last), können Kunden dies anpassen Widerstand und Kapazität der Treiberplatine entsprechend der tatsächlichen Situation, um den besten Fahreffekt zu erzielen (Informationen zur Einstellung finden Sie im Anhang).
5. Bitte beachten Sie, dass die JYQD-V6.7-Treiberplatine keinen Verpolungsschutz hat. Bei umgekehrter Polarität wird die Treiberplatine dauerhaft beschädigt.
6. Der „SC“-Anschluss auf der JYQD-V6.7-Treiberplatine ist das Motorgeschwindigkeitsimpuls-Ausgangssignal (Push-Pull-Ausgang), und der maximale Ausgangsstrom beträgt weniger als 5 mA.
