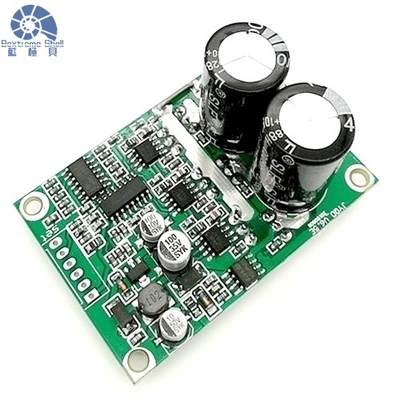

Bextreme Shell 700W sensorloser BLDC-Treiber mit PWM-Geschwindigkeitssteuerung für elektrische Lüfter, Wasserpumpe und Blaser...

Technische Daten bitte. Klicken Sie hier

Der Produktparameter

Bewerbungsunterlagen

1.Bestätigen Sie, dass die Spannungs- und Leistungsparameter des Motors den angegebenen Bereich des Fahrers nicht überschreiten.

2.JYQD-V6.5E Treiberbrett ist nackt Brett ohne Gehäuse und Heizkessel. Wenn die Leistung des Motors unter 60W,es ist nicht erforderlich, Heizkessel hinzuzufügen,Es muss nur eine normale Belüftung und eine gute Isolierung gewährleisten.. Wenn die Leistung des Motors mehr als 100 W, muss es Heatsink wie das Diagramm wie unten hinzufügen.

3Der 5V-Ausgangsanschluss auf der Steuerplatine verbietet die Verbindung von externen Geräten.

4.Dieses Treiberbrett wird für3-phasiger sensorloser motor ohne BürstenWenn der Antriebseffekt nicht gut ist (z. B. Starter jitter, Rückwärtsfahren, der Arbeitsstrom der Motoren ohne Last zu groß ist,Die Geschwindigkeit ist nicht stabil.Die Kunden können den Widerstand und die Kapazität der Treiberplatine entsprechend der tatsächlichen Situation anpassen, um den besten Fahreffekt zu erzielen.

5.Bitte beachten Sie, dass das JYQD-V6.5E-Treiberbrett keinen Rückschaltschutz für die Verbindung aufweist, es wird das Treiberbrett bei einer umgekehrten Polaritätsverbindung dauerhaft beschädigen.

6.Das Endgerät "Signal" auf der JYQD-V6.5E-Treiberplatine ist das Motorgeschwindigkeits-Impuls-Ausgangssignal (Push-Pull-Ausgang) und der maximale Ausgangsstrom beträgt weniger als 5mA.

Einzelheiten der Verkabelung

1- Stromanschluss.

- Nein.----motorische Phase A

MB---- Motorische Phase B

MC---- Motorphase C

GND- Was ist los?

VCC---- DC +

2- Kontrollport.

5V----- interne Ausgangsspannung der Treiberplatte

Signal ---- Motorgeschwindigkeits-Impulssignal-Ausgangsport, 5V-Impulssignal.

Z/F---- Drehrichtungskontrollanschlüsse. Verbinden 5V hochgeschaltet oder nicht verbunden ist Vorwärtsrichtung, verbinden 0 V niedriggeschaltet oder verbinden mit GND ist Rückwärtsrichtung.

VRAnalogspannung lineare Geschwindigkeitsregulierung 0.1v -5V, Eingangswiderstand 20K Ohm, Verbindung mit GND bei Eingabe PWM-Geschwindigkeitsregulierung, PWM-Frequenz:1-20KHZ; Arbeitszyklus 0-100%

GND¢ für die interne Steuerung der Antriebsplatte verwendet

DrehmomentFür den Einstieg in die Drehmomentregelung müssen Sie die Widerstände für festes Drehmoment auf dem Brett vor der Verwendung dieser Funktion entfernen (kontaktieren Sie uns, wenn Sie diese Funktion vor der Verwendung verwenden möchten)

3.Verwenden Sie abgeschirmte Drähte, wenn sich das Fahrerbrett mehr als 50 cm vom Motor entfernt befindet, sonst kann dies zu einem abnormalen Fahren führen, das den normalen Gebrauch beeinträchtigt.

4- Steuerabstand: 2,54 mm, Stromanschluss:3.96 mm

5.Beachten Sie die Isolierung zwischen dem MOSFET-Treiber und der Wärmewasserkanne oder der Installationsplatte

Gesamtabmessungen

Fahrerbilder

,

Häufig gestellte Fragen

1.F: Kann ich eine Musterbestellung aufgeben?

Ja, wir begrüßen die Bestellung von Proben, um die Qualität zu testen und zu überprüfen.

2- Was ist mit der Vorlaufzeit?

Es dauert in der Regel 30 Tage, nachdem Sie bezahlt haben.

3Bieten Sie technische Unterstützung?
Unsere Firma hat starke Forschungs- und Entwicklungskapazitäten, wir können technologische Unterstützung bieten, wenn Sie brauchen.

4Wie kommt er zu uns?
Wir versenden die Ware nach DHL oder UPS oder FEDEX usw.

5Wie kann ich wissen, ob das Produkt für mich geeignet ist?
Frist, Sie müssen uns die detaillierten Informationen über das Produkt geben.Wir werden Ihnen die Proben vorbereiten.. auch wir werden einige gute Vorschüsse nach Ihrer Produktnutzung anbieten.
