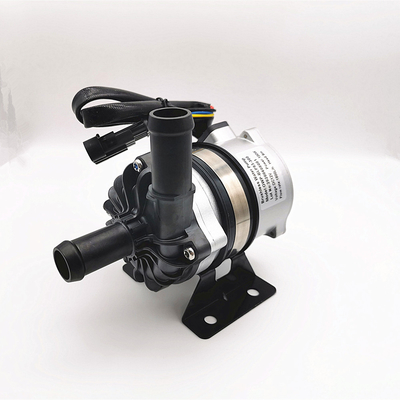

elektronische Wasser-Pumpe DCs 24V für flüssige Glykol-Zirkulation Fluorinert und industrielle abkühlende Ausrüstung

Weitverbreitet im hybriden Bus, im hybriden Personenkraftwagen, in den Elektro-Mobilen, in den Zügen und in den Schiffen und im System anderer Heizungs- und Abkühlenzirkulation.

Bextreme Shell OWP-BL93-200 250 REIHEN-schwanzlose DC-Wasserpumpe

Förderung/Zirkulation/Variabel-Frequenz/lärmarmes/Störungsfeedback Steuer des Schildes pump/PWM

Erhalten Sie technische Daten klicken bitte hier

■Leistungsparameter

■Elektrischer Parameter

Verbindungsstückmodell und die entsprechenden elektrischen Eigenschaften (wie gezeigt untengenannt)

■Vorbildliches Specifications

OWP-BL93-200- (20mm)
OWP-BL93-250- (25mm)

■Eigenschaften

• Kreiselpumpe
• Magnetische Kraftübertragung (Schildpumpenstruktur)
• Hohe Leistungsfähigkeit schwanzloser DC-Motor, Leistungsaufnahme der geringen Energie, hohe Leistungsfähigkeit, lange Nutzungsdauer.
• Mit Betriebstemperatur der breiten Palette
• Mit der Kontrolle des konstanten Flusses
• Rückpolaritätsschutz
• Trockener laufender Schutz
• Über Spannung über gegenwärtigem Schutz
• Überbelasten Sie, über Temperaturschutz

■Temperaturparameter

Mittlere flüssige Temperatur: -40℃ zu +85℃ (- 40°F zu + 185°F)
Arbeitende umgebende Temperatur: -40℃ zu Feuchtigkeit ≤90% +85℃ (- 40°F zu +185°F)
Lagertemperatur: -40℃ zu +70℃ (- 40°F zu +158°F) (℃ bis 100, aber sie verkürzen die Nutzungsdauer)

■Spannungsbereich

durchführbare Strecke 18V - 30V
Obgleich der Motor in einer breiten Palette der Spannung und der Temperatur benutzt werden kann, aber übermäßige oder zu Niederspannung und Temperatur die Nutzungsdauer des Motors beeinflussen, kann die Pumpe nicht der umgebenden Wärmestrahlung ausgesetzt werden.
Mittlere Flüssigkeit: reines Wasser, flüssige Mischung (Wasser mit unter 60% Glykol)

■Systemdruck

-0,2 bis Stange 2,5 (100℃ (212°F).
Die Nutzungsdauer ist mehr als 20.000 Stunden, die auf der Nennspannung und basieren der umgebenden Temperatur 36℃ (86°F).

■Technische Beschreibung (in Verbindung stehende Teile in Verbindung mit der Flüssigkeit)

Pumpenhauptwohnung: PPS+GF
Antreiber: PPS+GF
Schildhohlraum: PPS+GF
Wellenärmel: Kohlenstoffharzverbundwerkstoffe
Welle: Edelstahlwelle
Magnetwohnung: Nylon- Plastik-capsulation
Siegelring: EPDM


■Treibendes Gerät (einschließlich Motor)

Fahren des Elektromagneten: Nyloncapsulated Plastikmagnet
Schrauben und Nüsse: Edelstahl des SUS 304
Antriebsmotor: schwanzloser Motor
Bewegungsdrahtrahmen: PPA GF
Pumpengehäuse: Druckgießender Aluminiumfall mit Sandstrahlen- und Imprägnierungsbehandlung
Klammer: Stahl mit Pulverbeschichtung
Klammerband: US 304 rostfreies steel+ Gummiring Dämpfung
Wasserdichtes basiert auf Bewertung IP68 (en60529)
Verbindungsstückmodell: AMP282106-1 (zusammengebrachter Stecker AMP282088-1)
Düsendurchmesser: 22.4mm (innerer Durchmesser: 16mm)

■Befestigung von Anweisung

Pumpen der Reihe OWP-BL93-200 sind Kreiselpumpen, die vor-gefülltes erfordern,
Die Pumpe installiert in die niedrigste Position des Systems, um zu garantieren, dass der Antreiber immer in der Flüssigkeit untergetaucht wird oder vor-gefüllt die Pumpe vor Energie an.
1: Pumpe sollte nicht trocken-laufen lassen, obwohl sie kann, trocken-laufen lassend für 30 Sekunden (nach 30 Sekunden trocken-laufen lassend, stoppt sie automatisch), trockener laufender Wille macht Geräusche und Abnutzung auf die Welle und den Wellenärmel auch erhöhen.
2: Benutzen Sie das empfohlene Durchmesserrohr, das den Pumpeneinlaß anschließt, wenn Sie einen Schlauchpumpeneinlaß mit kleinem Durchmesser benutzen, wegen des Unterdrucks in der Pumpe, die einfachere Außenluft hereinkommen zur Pumpe durch die Rohrleitung, lässt sie die Pumpenleistungsverminderung und die Luftblasen Schaden der Pumpe auch machen.
3: Wie von der Pumpeneinlassrichtung angesehen, dreht sich der Antreiber nach rechts (sehen den Pfeil auf der Abflussöffnung).
4: Die Pumpe kann vertikal installiert sein oder horizontal angebracht werden (siehe Tabelle 1), wenn Sie vertikal installiert werden, die Abflussöffnung, sollte aufwärts sein.
5: Um den trockenen Betrieb zu vermeiden (Luft erhalten im Antreiber gehaftet), sollte die Wasserpumpen-Abflussöffnung im Oberleder des Antreibers vertikal oder sein.
6: Das verbundene Rohr sollte vertikal angebracht werden (oder kein Ellbogen in 20cm) um die Luft zu machen, die leicht, das Ableitungsrohr entladen wird, sollte nicht verwendet werden weniger als 90 Grad
Ellbogen.
7: Kann das Meerwasser oder andere schwere Verschmutzung mit großer Kornverunreinigungsflüssigkeit nicht als das flüssige Medium verwenden.

Aufmerksamkeit

umgebende Temperatur 1.Working: - 40℃--85℃, sollte versuchen, nah an Dreielement zu vermeiden
katalytisches, GasAbflussrohrsystem und Maschine während der Installation, stellen die Arbeitsbereichtemperatur sicher.
2.The Einbauposition der Wasserpumpe sollte nah an dem Niedrigwasserniveau, die Nutzungsdauer der Pumpe so viel wie möglich verlängern.
3.Please benutzen die Pumpe weit von die staubige Umwelt, der Staub ist schädlich, die Nutzungsdauer zu verringern
Aufmerksamkeit 4.Pay zur Reinheit des Wassers, vermeidet, um zu stauen und Antreiber-blockierte, um die Nutzungsdauer der Pumpe zu verringern

■Außenmaß
