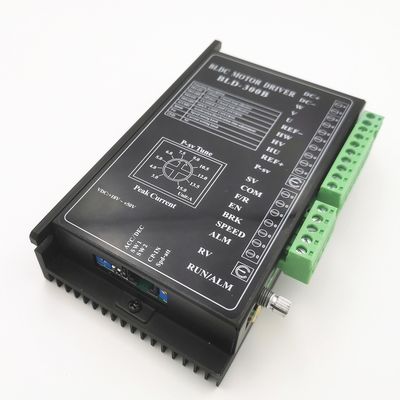

18-50V BLD-300B PWM schwanzloser DC-Lokführer With Open Loop

18-50V BLD-300B schwanzlose Steuerung DC-Lokführer-With Closed-Loops PWM



Kurze Einleitung



BLD-300B wird durch Bewegungstechnologie Changzhous Bextreme Shell und hauptsächlich für BLDC-Motoren bestimmt

(48v: 440w /24V: 300w)



Eigenschaften:

ACC-/Dezember-Zeiteinstellung

Alarmanzeige

Spitzenstromeinstellung

Pole-Paarauswahl

Öffnen Sie sich,/Regelung

Externe Potenziometergeschwindigkeitseinstellung

Maximale Ausgangsstromeinstellung P-SV

Externe Analogsignalgeschwindigkeitseinstellung

PWM-Geschwindigkeitseinstellung



Elektrische Leistung

Fahrerparameter Min Value Typical Value Max-Wert

Spannungsinput DC (V): 12, 24V, 36V, 48V, 56

Stromabgabe (A): 15

Motordrehzahlstrecke (U/min): 20000

Hall-Signalspannung (V): 5

Hall-Ansteuerungsstrom (MA): 12

Externer Potenziometer (KΩ): 10

Maß (Einheit: Millimeter)

Funktionseinstellung

1. Bewegungspfosten-Paarauswahl

SW1 ist, damit Bewegungspfosten-Paarauswahl unterschiedliches zusammenbringt

BLDC-Motor. ON=2P; OFF=4P



2. Einstellung der offenen/Endlosschleife

Schleifeneinstellung SW2 ON=Closed; Schleifeneinstellung SW2 OFF=Open

3. Spitzenstromeinstellung

Verwenden Sie P-SV, um den ErtragSpitzenstrom einzustellen. Wenn Last plötzlich erhöht wird, der Ertrag

gegenwärtig wird durch den Einstellwert begrenzt, der Motordrehzahl verringert und schützt

Motor. Gegenwärtige Einstellbereiche: 3-15A. Bitte eingestellt als das Recht.

Da der zulässige Fehler des wirklichen Stroms und des Einstellwerts ±10% ist, Sicherheit sicherstellen, Satz

gegenwärtiges niedrigeres dementsprechend.

4. ACC-/DECzeiteinstellung

Eingestellte Beschleunigungszeit und Verzögerungszeit durch ACC/DEC, Strecke ist 0.3-15s. Beschleunigung

Zeit beträgt die Zeit, die von 0 zur Nenndrehzahl benötigt wird. Verzögerungszeit beträgt die Zeit, die von veranschlagt benötigt wird

Geschwindigkeit bis 0.

Portsignalbeschreibung

Signalkategorie

Anschluss-Funktionsbeschreibung



Steuersignal



BRK: Bewegungsbremsendsteuersignal; BRK und COM schließen in der Nichterfüllung an,

Bewegungsbremshalt wenn BRK- und COM-Trennung.

En: Haltesignalanschluß; En schließt COM, Bewegungsläufe, andernfalls an

Bewegungshalt.

F/R: Bewegungsrichtungssteueranschluß; F-/R und COM-Trennung, Motor

Wille dreht rechtsläufiges und andernfalls, dreht sich Motor

entgegen dem Uhrzeigersinn.

COM: Allgemeiner Hafen (Boden)



SV

①Externe Potenziometergeschwindigkeit, die Input einstellt;

②Externer Analogspannungsinputanschluß

③PWM-Geschwindigkeit, die Input einstellt



Hall-Signal

Sensor-Signalenergie supply+ REF+ Hall

Sensor-Signal HU HUS Hall

Sensor-Signal Hochspg Hochspg Hall

Sensor-Signal Hw HW Hall

HINWEIS, Hall-Sensor-Signal



Bewegungsverbindung

W-Bewegungslinie w-Phase

V-Bewegungslinie V Phase

V-Bewegungslinie u-Phase



Powerconnection

Positive Elektrode DC+-Stromversorgung (18-50VDC)

DC, negative Elektrode der Stromversorgung (negative Elektrode Hall-Sensors)



Outputsignal

BESCHLEUNIGEN Sie Outputpulse-Frequenz entsprach mit Fahrgeschwindigkeit. Speedcan wird herausgefunden

Übereinstimmung:

N (U/min) = (F/P)×60/3

F: Ertragimpulsfrequenz P: Bewegungspfostenpaare N: Motordrehzahl

Zum Beispiel: Motor hat 4 Pfostenpaare,

F=1sec/2ms=500Hz

N (U/min) = (500/4)×60/3=2500



ALM: Bewegungs- oder Fahrerstörungssignalausgabe. Es ist 5v in der normalen Situation und

wann faultoccurs 0V.



Fahrerschnittstelle und Bauschaltplan

Geschwindigkeit, die Methoden und Einstellung einstellt

1. Geschwindigkeitseinstellung über eingebauten Potenziometer

Motordrehzahlzunahmen, wenn RV-Griffe nach rechts gedreht wird, wenn entgegen dem Uhrzeigersinn, Motor

Drehzahlabfälle.

2. Geschwindigkeitseinstellung über externen Potenziometer

Benutzen Sie einen passenden Potenziometer mit einem Widerstandswert von 10KΩ; wenn externes anschließen Sie

Potenziometer, der mittlere Anschluss schließt nach SV, die anderen zwei Anschlüsse an, an anzuschließen

REF+ und COM.

Mitteilung: 1. sollte RV entgegen dem Uhrzeigersinn gedreht werden, um Position zu begrenzen.

3. Geschwindigkeitseinstellung über externes Analogsignal 0-5V

Die Analogsignalspannung kann 0 sein | 5VDC; wenn die Spannung 0.2VDC ist, der Motor

Geschwindigkeit erreicht 4% von schnellster Geschwindigkeit; wenn die Spannung 5 VDC ist, die Motordrehzahlreichweiten

Grenzwert, der von der Bewegungsspezifikations- und -energiespannung abhängt.

Einstellung der Geschwindigkeit 4.PWM (5V PWM, 1-3KHz)

Wenn Aufgabenverhältnis des Impulses 4% ist, ist 4% von Höchstgeschwindigkeit, wenn Aufgabenverhältnis 100% ist Motordrehzahl,

Motor erreicht Höchstgeschwindigkeit. Die Höchstgeschwindigkeit hängt auch von der Bewegungsspezifikation ab und

Energiespannung.
