| Mindestbestellmenge: | 1pc |
| Preis: | negotiable |
| Standardverpackung: | KARTON-KASTEN |
| Lieferfrist: | wie bestätigt |
| Zahlungsmethode: | L/C, T/T, Western Union, Paypal |
| Lieferkapazität: | 3000pcs/month |

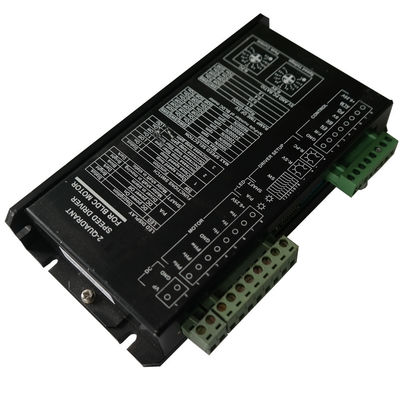

DC-Motordrehzahlfahrer brushelss 24V 30A 57mm, BLDC-Bewegungskontrolleur für 3 Phase bldc Motor mit Hallen-Sensoren
Beschreibung:
N Serires ist Geschwindigkeitsfahrer mit variablen geschlossenem Parametern und PU. Der Hinweis kann Analogspannung be0∼5V oder 0∼100%PWM. Auch es kann sein Frequenz 0∼3kHz, indem es eine F-V Einheit auf PWB hinzufügt. Parameter können durch Dip-Schalter eingestellt werden und Potenziometer wie Polzahl, Höchstgeschwindigkeit, Rampenzeit, Schleifenfilterzeit und Grade des Spitzenstroms etc. Votage sind 12,24,36,48VDC. Arbeitende gegenwärtige Grade sind 5,10,15A. Umgebender temperarure Grad sind -10∼+45ºC, - 40∼+65ºC
Eigenschaften:
♦ Oberfläche-Bergtechnologie und kleines.
♦ 2-Quadrant geschlossene Steuerung PUs der Geschwindigkeit mit guten Linearitäten.
♦ variable Parametereinstellung für verschiedene Motoren
♦ Kontrollfunktionen von F/R, Hinweis zu ermöglichen, zu bremsen, zu beschleunigen und setzten heraus Funktionen des Geschwindigkeitsimpulses (SEITE), Warnung. Über Temperaturschutz.
♦ drei Arten von Führungsgrößen: Analogspannung, PWM, Frequenz.
♦ passend für 3 Phase schwanzlosen DC-Motor mit Hallen-Sensoren
♦ Gebrauch der industriellen Gradchips.
Benennungs-Regel:
BLSD 48 30 DC – 2Q – N - T P
BLSD: BLDC-Geschwindigkeitsfahrer
24: Nennspannung (VDC)
30: Höchststrombegrenzung (A)
DC: DC-Leistungsaufnahme
2Q: 2-Quadrant, das Modus fährt
N: N-Reihe (normale Größe und variable Parameter)
T: T=-40~+65 ºC Ta, unlabelled=-10~+45 ºC Ta
P: P=0-3KHz Impulsinput in SV, unlabelled= 0-5V in SV
Geschwindigkeits-Fahrer With Fixed Parameters n-Reihen-2Q BLDC:
| NEIN. | Modell | Umgebend Temp (ºC) |
Spannung (VDC) |
Spitze Gegenwärtig Grenze (a) |
Ununterbrochen Gegenwärtig (a) |
60º/120º Hall Sensor |
f PWM (kHz) |
PU-Geschwindigkeit Geschlossen Steuerung |
SV Rampe Zeit (S) |
SV Strecke (V) |
LV u. OV Grenze |
Warnung Ertrag |
Geschwindigkeit Impuls Ertrag |
| 1 | BLSD1210DC-2Q-N **** | -10~+45 -40~+65 |
12V (9~15) |
10 | 5 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pole |
| 2 | BLSD1220DC-2Q-N **** | -10~+45 -40~+65 |
12V (9~15) |
20 | 10 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pole |
| 3 | BLSD1230DC-2Q-N **** | -10~+45 -40~+65 |
12V (9~15) |
30 | 15 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pole |
| 4 | BLSD2410DC-2Q-N **** | -10~+45 -40~+65 |
24V (17~32) |
10 | 5 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pole |
| 5 | BLSD2420DC-2Q-N **** | -10~+45 -40~+65 |
24V (17~32) |
20 | 10 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pole |
| 6 | BLSD2430DC-2Q-N **** | -10~+45 -40~+65 |
24V (17~32) |
30 | 15 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pole |
| 7 | BLSD3610DC-2Q-N **** | -10~+45 -40~+65 |
36V (27~45) |
10 | 5 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pole |
| 8 | BLSD3620DC-2Q-N **** | -10~+45 -40~+65 |
36V (27~45) |
20 | 10 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pole |
| 9 | BLSD3630DC-2Q-N **** | -10~+45 -40~+65 |
36V (27~45) |
30 | 15 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pole |
| 10 | BLSD4810DC-2Q-N **** | -10~+45 -40~+65 |
48V (37~55) |
10 | 5 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pole |
| 11 | BLSD4820DC-2Q-N **** | -10~+45 -40~+65 |
48V (37~55) |
20 | 10 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pole |
| 12 | BLSD4830DC-2Q-N **** | -10~+45 -40~+65 |
48V (37~55) |
30 | 15 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pole |
Mitteilung:
|
|
