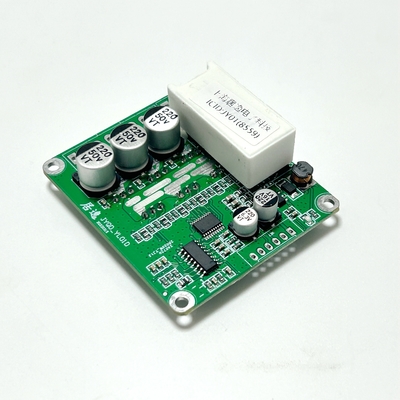

Hocheffiziente 24V Gleichspannung BLDC-Motorantrieb für elektrische Funabout

Hochleistungsmotor 12V 24V 36V 48V Gleichspannung BLDC-Treiber für Elektro-Funabout E-Bike Elektro-Sportwagen

Modellnummer JYQD_YL01DXXXX

Anwendung

RC-Elektrofahrzeuge, zweirädrige Balancefahrräder, RC-Rollstühle, medizinische Geräte, Vergnügungswagen, Roboter usw.

Definitionen von Häfen

1- Steuerung (rechts) 2,54 Loch Abstand

5 V ∆ Die interne Leistung der Steuerplatine beträgt 5 V.

EL ¢Bremssteuerung, reaktiver linearer Bremsanbindung, mit Energiewiedergewinnungsfunktion, analoge Spannungsbremse 0-5V. Je höher die Bremsspannung bei konstanter Drehzahl+,je größer die Bremskraft 0-100%.

M

Z/F ∆ Vorwärts- und Rückwärtssteuerung.

VR ¢Geschwindigkeitssteuerung, analoge Spannungsgeschwindigkeitsregulierung 0V-5V (0-2.5V) Geschwindigkeitsregulierung, lineare Geschwindigkeitsregulierung von niedrig auf hoch.Die externe PWM-Geschwindigkeitsregelung muss mit der Fahrplane geerdet sein.

GND GND des für die Verarbeitung Verantwortlichen

2. Stromanschluss (links): 3,96 Loch Abstand

P+

P- ′ Leistungsaufnahme negativ

MC/W 1 Eine der Phasenleitungen des Motors

MB/V 1 der Phasenleitungen des Motors

MA/U ️ Eine der Phasenleitungen des Motors

GND Motorhallanode

HA

HB

HC

5V Motor Hall positiv

3Es ist zu beachten, daß die Motorleitung nicht zu lang sein sollte, da der Draht zu lang ist und es zu Signalstörungen kommt.

4Bei der Arbeit mit einem kontinuierlich hohen Strom sollte auf die Wärmeableitung geachtet werden.

Kabeldiagramm

Auswahltabelle

Schematisches Produktdiagramm

Abmessungszeichnungen
