| Mindestbestellmenge: | 5PCS |
| Preis: | negotiable |
| Standardverpackung: | Reihe für den Export |
| Lieferfrist: | wie bestätigt |
| Zahlungsmethode: | Western Union, T/T, |
| Lieferkapazität: | 10000pcs |

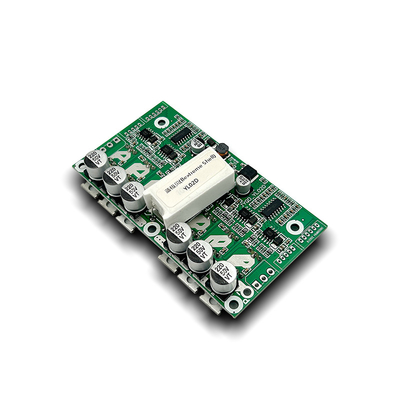

Modellnummer JYQD-YL02D
Eigenschaften: Kann zwei Motoren gleichzeitig antreiben, kann einzeln oder doppelt gesteuert werden.
hat eine reaktive Leistungsbremsfunktion, Bremsschutz gegen Rückwärtsladung, kann durch MCU gesteuert werden,
Der "5V"-Anschluss auf der Platine kann 300mA Strom an die externe MCU liefern
Grundparameter
Betriebstemperatur: -20°C bis 85°C
Betriebsspannung: 12-36VDC
Kont. Arbeitsstrom: 15A
PWM-Geschwindigkeitsregelung PWM-Frequenz:1K-10KHZ; Arbeitszyklus 0-100%
Analogspannungsumdrehungsregelung: 0-5V
Ausgang des Geschwindigkeits-Impulssignals:JA
Zwei-Motor-Antriebsmodus: jeweils 540 Watt
Auswahltabelle
Es gibt vier Versionen für Ihre Wahl, lassen Sie uns bitte wissen, welche Version Sie möchten.
JYQD-YL02D ((8559) Direktstartversion hat KEINE LOCK-Funktion, ((lineare Geschwindigkeitsregelung 0-5V, Linienbremse:0-5V)
JYQD-YL02D ((457E) Direktstartversion hat keine LOCK-Funktion, ((lineare Geschwindigkeitsregelung 0-2.5V, Linienbremse:0-2.5V)
JYQD-YL-02D(99F2)Sicherheitsstart-Version verfügt über LOCK-Funktion. ((Lineare Geschwindigkeitsregelung 0-5V, Linienbremse:0-5V)
JYQD-YL-02D(C737)Sicherheitsstartversion verfügt über LOCK-Funktion. ((Lineare Geschwindigkeitsregelung 0-2.5V, Linienbremse:0-2.5V)
Sicherheitsstart: Wenn Sie ein Potentiometer in Knopfform verwenden, um die Geschwindigkeit anzupassen, wenn das Potentiometer vor dem Anhalten nicht auf 0 ruht, wird der Motor entsprechend direkt starten
Wichtige Erinnerung
1Der BLDC-Motor mit unterschiedlichem Hall-Effekt hat eine unterschiedliche Hall-Sequenz, bitte machen Sie eine gute Übereinstimmung vor dem Aufladen.
2: Hinzufügen Heizkessel, wenn die Leistung mehr als 100W und halten gute Wärmeabflussbedingungen für das Board.
Kabeldiagramm
MA---motorische Phase
MB---Motorphase
MC---Motorphase
P+ --- DC+
- Ich bin in Washington DC.
HA---Hall-Sensor
HB---Hall-Sensor
HC---Hall-Sensor
5V---Hall-Sensor 5V
GND---Hall-Sensor GND
GND: Nur für das Steuersignal
VR: Geschwindigkeitsregelung, ((0-2,5V oder 0-5V lineare Geschwindigkeitsregelung).PWM-Frequenz:1K-5KHz.
ZF: Vorwärts- und Rückwärtssteuerung ((5V hohe Ebene oder 0V niedrige Ebene, wenn Sie 3.3V MCU verwenden, müssen Sie tun Anpassung auf 5V)
M:Schnelligkeits-Impulssignal-Ausgang
EL: Bremsfunktion, lineare Bremse von 0-2,5 V oder 0-5 V
5V:5V Stromquelle für eine externe Steuervorrichtung ((≤ 300mA)
Gesamtgröße
Video
Video
Video
Video
Video
Video
Video
Video
Video
|
|
