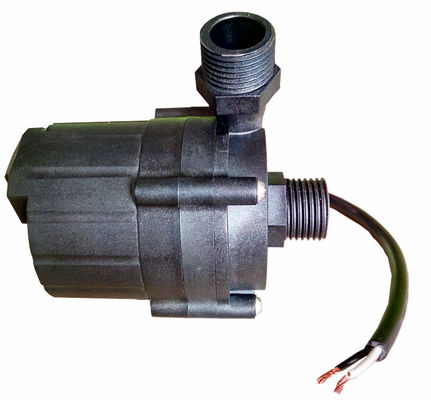

20L M Small Aquarium DC betrieb 24 Volt-Teich-Pumpe

DKB60 24V schwanzlose DC-Wasserpumpe, für Wasser-Zirkulations-Aquarium-Zirkulation

Reihe DKB60 industrielle schwanzlose DC-Wasserpumpe

Förderung/Zirkulation/Variabel-Frequenz/lärmarme/zentrifugale pump-/PWMsteuerung

■Anwendungen

■Eigenschaften
◆Kreiselpumpe
◆Magnetische Kraftübertragung (Schildpumpenstruktur)
◆Hohe Leistungsfähigkeit schwanzloser DC-Motor, Leistungsaufnahme der geringen Energie, hohe Leistungsfähigkeit, lange Nutzungsdauer.
◆Mit Betriebstemperatur der breiten Palette
◆PWM-Signal-Geschwindigkeitskontrolle
◆Mit der Kontrolle des konstanten Flusses
◆Rückpolaritätsschutz (optional)
◆Trockener laufender Schutz (optional)
◆Über Spannung über gegenwärtigem Schutz
◆Überbelasten Sie, über Temperaturschutz

■Technische Beschreibung (die Teile in Verbindung mit der Flüssigkeit)
Pumpenhauptwohnung: PPS+GF
Antreiber: PPS+GF
Schildhohlraum: PPS+GF
Wellenärmel: Keramischer Ärmel der zusammengesetzten Materialien des Kohlenstoffharzes
Welle: Keramikachse/Edelstahlwelle
Siegelring: EPDM

■Treibendes Gerät (einschließlich Motor)
Fahren des Elektromagneten: Magnetisches Plastikformteil
Schrauben und Nüsse: Edelstahl des SUS 304
Antriebsmotor: schwanzloser Motor
Bewegungsdrahtrahmen: PPA+GF (schwarz)
Pumpengehäuse: PPS+GF (UV-Beständigkeit)
Klammer: Edelstahl des SUS 304
Klammerband: US 304 rostfreies steel+ Gummiring Dämpfung
Wasserdichtes basiert auf Bewertung IP65 (en60529)
Verdrahtung: 3 Führungen/wasserdichtes Verbindungsstück ist optional
Düsendurchmesser: 20.5mm (innerer Durchmesser: 14.5mm)

■Vorbildliches Specifications
DKB60-12G 12 V
DKB60-24G 24 V
Mit vorbildlichem Suffix der Schienenplatte: SR (z.B.: DKB60-12GSR)

■Befestigung von Anweisung
Pumpen der Reihe DKB60 sind Kreiselpumpen, die vor-gefülltes erfordern,
Die Pumpe installiert in die niedrigste Position des Systems, um zu garantieren, dass der Antreiber immer in der Flüssigkeit untergetaucht wird oder vor-gefüllt die Pumpe vor Energie an.

1: Pumpe sollte nicht trocken-laufen lassen, obwohl sie kann, trocken-laufen lassend für 30 Sekunden (nach 30 Sekunden trocken-laufen lassend, stoppt sie automatisch), trockener laufender Wille macht Geräusche und Abnutzung auf die Welle und den Wellenärmel auch erhöhen.

2: Benutzen Sie das empfohlene Durchmesser verlegte Rohr, das den Pumpeneinlaß anschließt, wenn Sie einen Schlauchpumpeneinlaß mit kleinem Durchmesser benutzen, wegen des Unterdrucks in der Pumpe, die einfachere Außenluft hereinkommen zur Pumpe durch die Rohrleitung, lässt sie die Pumpenleistungsverminderung und die Luftblasen Schaden der Pumpe auch machen.

3: Wie von der Pumpeneinlassrichtung angesehen, dreht sich der Antreiber nach rechts (sehen den Pfeil auf der Abflussöffnung).

4: Die Pumpe kann vertikal installiert sein oder horizontal angebracht werden (siehe Tabelle 1), wenn Sie vertikal installiert werden, die Abflussöffnung, sollte aufwärts sein.

5: Um den trockenen Betrieb zu vermeiden (Luft erhalten im Antreiber gehaftet), sollte die Wasserpumpen-Abflussöffnung im Oberleder des Antreibers vertikal oder sein. (siehe Tabelle 1)

6: Das verbundene Rohr sollte vertikal angebracht werden (oder kein Ellbogen in 20cm) um die Luft zu machen, die leicht, das Ableitungsrohr entladen wird, sollte nicht kleiner verwendet werden, als 90 Grad stoßen (sehen Tabelle 2).

7: Kann das Meerwasser oder andere schwere Verschmutzung mit großer Kornverunreinigungsflüssigkeit nicht als das flüssige Medium verwenden.

       Abbildung 1              Abbildung 2                       Abbildung 3

■Temperaturparameter
Mittlere flüssige Temperatur: -25℃ zu +105℃ (- 13°F zu + 221°F)
Arbeitende umgebende Temperatur: -10℃ zu +100℃ (14°F zu +212°F)
Lagertemperatur: -40℃ zu +70℃ (- 40°F zu +158°F)
(verkürzen ℃ bis 100, aber es die Nutzungsdauer)

■Systemdruck
-0,2 bis Stange 2,5 (100℃ (212°F).
Die Nutzungsdauer ist mehr als 20.000 Stunden, die auf der Nennspannung und basieren der umgebenden Temperatur 36℃ (86°F).

■Spannungsbereich
Bewertete Pumpe des Wassers 12V, durchführbare Strecke 9V - 16V
Bewertete Pumpe des Wassers 24V, durchführbare Strecke 16V - 30V
Obgleich der Motor in einer breiten Palette der Spannung und der Temperatur benutzt werden kann, aber übermäßige oder zu Niederspannung und Temperatur die Nutzungsdauer des Motors beeinflussen, kann die Pumpe nicht der umgebenden Wärmestrahlung ausgesetzt werden.

Mittlere Flüssigkeit: reines Wasser, flüssige Mischung (Wasser mit unter 60% Glykol)

■Elektrischer Parameter
Spezifikation:
Nr.-Kategorienspezifikation
1 Nennspannung 12V/24V
2 durchführbare Spannung 9-16V/18V-30V
3 Nennleistung 5-60W
Strecke 0-20L/minuts mit 3 Flüssen
4 Hubhöhe 0-10M
5 Geräusche ≤40dB
6 Nutzungsdauer 20000H
Ununterbrochene Funktion der Betriebsart 7
Durchmesser 8 von Einlass 20.5mm (Innendurchmesser: 14.5mm)
Durchmesser 9 von Ausgang 20.5mm (Innendurchmesser: 14.5mm)

■Beschreibung der Verdrahtung
Standardlänge des Drahtes: 40 CM (SCHLEPPEN SIE NICHT DEN DRAHT)

Schwarz: DC -
 Grau: PWM
 Brown: DC +12/24VDC

■Beschreibung von PWM

Drei Möglichkeiten für Geschwindigkeitsregelung

1: Analogspannung 0-5V
2: PWM-Arbeitszyklusverhältnis 0%-100% (Diagramm untengenannt)
3: Eingegebene PWM-Frequenz (1K-10K Hz)

Alle Daten sind für Kunden kundengerecht

■Pumpenstruktur

■Kundenbezogenheitsservice:
1: Die Pumpenteile kundengerecht entsprechend spezifischen Anforderungen des Kunden
2: Leistungsparameter der Pumpen kundengerecht entsprechend den Anforderungen des Kunden
3: Optionale Zusätze der Pumpe kundengerecht entsprechend den Anforderungen des Kunden
4: Programm des speziellen Stromkreises kundengerecht entsprechend Kundenanforderungen
5: Die äußere Wohnung kann entsprechend den Anforderungen des Kunden kundengerecht sein

■Kurvendiagramm

■Gesamtausmasse der Wasserpumpe

■Gesamtausmasse der Wasserpumpe (Widerhakenschlauchgelenk)
