Lokführer Controller 12v Rechteck Sensorless Bldc basiert auf JY02A IC

Lokführer Controller 12v Rechteck Sensorless Bldc basiert auf JY02A IC
Rectangle Sensorless Bldc Motor Driver Controller 12v Based On JY02A IC
Lokführer Controller 12v Rechteck Sensorless Bldc basiert auf JY02A IC Lokführer Controller 12v Rechteck Sensorless Bldc basiert auf JY02A IC Lokführer Controller 12v Rechteck Sensorless Bldc basiert auf JY02A IC

Großes Bild :  Lokführer Controller 12v Rechteck Sensorless Bldc basiert auf JY02A IC

Produktdetails:
Herkunftsort: CHINA
Markenname: JUYI
Modellnummer: JYQD-V8.3B-12V
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Negotiable
Verpackung Informationen: KARTON DES PET-BAG+
Lieferzeit: 5-10 Tage
Zahlungsbedingungen: T/T, L/C, Paypal
Versorgungsmaterial-Fähigkeit: 1000sets/day

Lokführer Controller 12v Rechteck Sensorless Bldc basiert auf JY02A IC

Beschreibung
Funktions-Spannung: DC 12V Arbeitsstrom: 7A
Anwendung: 3-phasiger schwanzloser sensorless Motor Funktionierender Temp.: -20-85℃
Analogspannungsgeschwindigkeitsregelung: 0-5V
Markieren:

Bldc-Lokführer Controller

,

bldc Bewegungsprüfer 12v

,

bldc Prüfer 12v

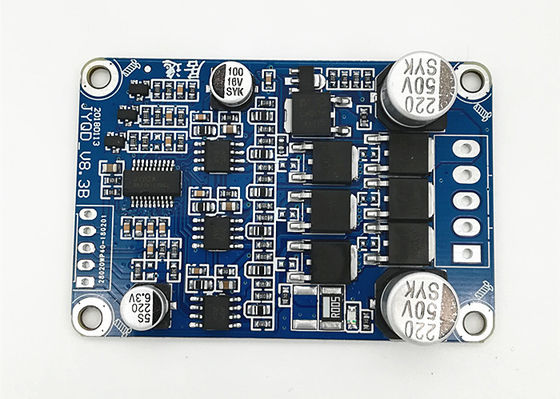

Lokführerbrett 12VDC JYQD-V8.3B BLDC für sensorless DC-Motor basiert auf JY02A IC


Modellnummer: JYQD-V8.3B-12V
Funktionierender Temp.: -20-85℃
Funktionierenspannung: 12VDC
Maximaler Strom: 7A
Cont.working gegenwärtig: 8A
PWM-Geschwindigkeitsregelung: PWM-Frequenz: 1-20KHZ; Arbeitszyklus 0-100%
Analogspannungsgeschwindigkeitsregelung: 0-5V
O.V / L.V-Schutz: JA
Geschwindigkeitsimpulssignalausgabe: JA


5V -----Interne Ausgangsspannung des Fahrerbrettes
---- Motordrehzahlimpulssignalausgabehafen, 5V Impulskennzeichen.



1. Steuerhafen
Z/F---- Drehende Richtungssteuerhäfen. Schließen Sie hohe Stufe „5V“ an oder schließen Sie nicht ist Vorwärtsrichtung, 0 v-niedrigen Stand anzuschließen an, oder, an Boden anzuschließen ist Rückwärtsrichtung.
VR ----Geschwindigkeitsregelungshafen. Analogspannungsgeschwindigkeit vorgeschriebenes 0.1v -5V, der Eingangswiderstand ist Ohm 20K, anschließen an Boden, wenn Geschwindigkeitsregelung des Input PWM, PWM-Frequenz: 1-20KHZ; Arbeitszyklus 0-100%
Boden-verwendet für interne Steuerung des Antriebsbrettes
2. Energiehafen
MA ----Bewegungsphase A
MB ---- Bewegungsphase B
Lux---- Bewegungsphase C
Boden----DC
VCC----DC +

3. Benutzen Sie abgeschirmte Drähte, wenn das Fahrerbrett mehr als 50 cm-Abstand vom Motor hat, andernfalls führt möglicherweise es zu das anormale Fahren und beeinflußt den normalen Gebrauch.

Abstand des Hafens 4.Control: 2.54mm, Energiehafenabstand: 3,96 Millimeter

5. Lohnaufmerksamkeit zur Isolierung zwischen dem Fahrer MOSFET und dem Kühlkörper oder der Montageplatte.

Bauschaltplan
Lokführer Controller 12v Rechteck Sensorless Bldc basiert auf JY02A IC 0


Maßzeichnung

Lokführer Controller 12v Rechteck Sensorless Bldc basiert auf JY02A IC 1

Anwendungsanmerkungen:
1. Bestätigen Sie dass die Spannungs- und Energieparameter des Motors, die Strecke des Fahrerbrettes zu übersteigen nicht, wie spezifiziert.
2. Dieses Fahrerbrett wird für 3-phasigen schwanzlosen sensorless Motor benutzt, aber nicht entspricht für alle 3-phasigen schwanzlosen sensorless Motoren direkt. Wenn der treibende Effekt nicht gut ist (wie Beginnen des Bammels, aufhebend, ist das Motor-noload Arbeiten gegenwärtig zu groß, ist die Geschwindigkeit nicht stabil, ist die Leistungsfähigkeit niedrig und kann nicht Start mit Last.) Kunden können den Widerstand und die Kapazitanz des Fahrerbrettes entsprechend der tatsächlichen Situation justieren, um den besten treibenden Effekt zu erzielen (sehen das Zubehör, damit wie die Anpassung tun)

3. JYQD_V8.3Bdriver-Brett ist bloßes Brett ohne Wohnung und Kühlkörper. Wenn die Energie des Motors unter 60W, es nicht braucht, Kühlkörper zu addieren, muss sie nur normale Belüftung und wohle Isolierung sicherstellen. Wenn die Energie des Motors mehr als 60W, es Kühlkörper wie das Diagramm als unten hinzufügen muss.
4. Nehmen Sie bitte Kenntnis, der JYQD_V8.3B-Fahrerbrett keinen anti-Rückverbindungsschutz hat, es schädigt dauerhaft das Fahrerbrett wenn aufgehobene Polaritätsverbindung.

5. Der 5V Ausgabebaustein auf dem Fahrerbrett verbietet, externes Gerät anzuschließen. Er ist auf den externen Potenziometer und den Schalter des Brettes für Geschwindigkeitsregelung und -umkehrung nur anwendbar.

6. Der „m-“ Anschluss auf dem JYQD_V8.3B-Fahrerbrett ist das MotordrehzahlimpulsAusgangssignal (Gegentaktertrag), und der Höchstleistungsstrom ist kleiner als 5mA.
Lokführer Controller 12v Rechteck Sensorless Bldc basiert auf JY02A IC 2
BENUTZERHANDBUCH DES DOWNLOAD-JYQD-V8.3B

Anwendungen:
Schwanzloser Fankontrolleur, schwanzloser Wasserpumpenkontrolleur, elctric Werkzeuge Prüfer, Luftgebläse-Prüferfahrer, sensorless Lokführer
