| Modell: JYQD-V7.0 |
| Betriebstemperatur: - 20-85℃ |
| Funktionierenspannung: 12V/24V |
| Maximaler Strom: 3A |
| Ununterbrochener Betriebsstrom: 2A |
| PWM-Geschwindigkeitsregelung (1-20khz): Arbeitszyklus 0-100% |
| Analogspannungsgeschwindigkeitsregelung: 0-5V |
| Fehler LED: Ja |
Anwendungsrichtlinien
1. Bestätigen Sie dass die Spannungs- und Energieparameter des Motors, die Strecke zu übersteigen nicht, wie spezifiziert.
2. Anwendbar auf schwanzlosen DC-Motor der Halle mit Hall an 120°, kann der Hall nicht aller Hersteller, den Linie Reihenfolge, Sie entsprechen, die Hall-Linie Reihenfolge oder Bewegungsdreiphasenlinie Reihenfolge entsprechend der tatsächlichen Situation justieren, um den besten treibenden Effekt zu erzielen.

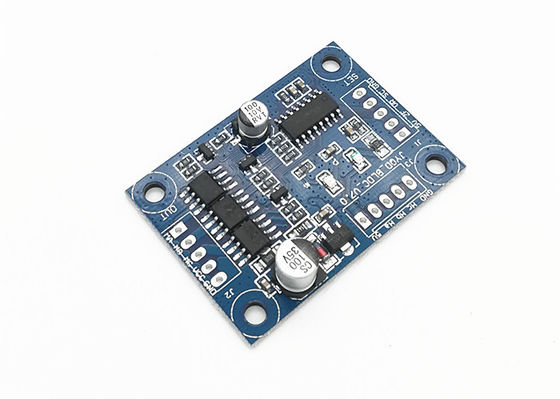

3. JYQD-V7.0 ist Fahrerbrett ohne Wohnung und Kühlkörper, kann es den Motor unterhalb 36 Watts ohne irgendeinen Kühlkörper fahren, aber benötigt normale Belüftung.
4. Der 5V Ausgabebaustein auf dem Antriebsbrett ist verboten, um externe Baumaschinen anzuschließen. Er ist auf externen Potenziometer oder Schalter für Geschwindigkeitsanpassung nur anwendbar, Umwandlung und Ermöglichenoperation
Bauschaltplan
1. Steuerhafen
5V — interne Ausgangsspannung des Fahrerbrettes, externer Potenziometer oder Schalter für Geschwindigkeitsanpassung und Umkehrungsoperation
Z/F — drehende Richtungssteuerhäfen. Schließen Sie hohe Stufe „5V“ an oder schließen Sie nicht ist Vorwärtsrichtung, 0 v-niedrigen Stand anzuschließen an, oder, an Boden anzuschließen ist Rückwärtsrichtung.
VR — Geschwindigkeitsregelungshafen. Analogspannungsgeschwindigkeit vorgeschriebenes 0.1v -5V, der Eingangswiderstand ist Ohm 20K, anschließen an Boden, wenn Geschwindigkeitsregelung des Input PWM, PWM-Frequenz: 1-20KHZ; Arbeitszyklus 0-100%
Sc-ermöglichen Sie Portsteuerung. Schließen Sie 5V an oder nicht schließen Sie an, um Operation zu erlauben, schließen Sie Boden an, um Operation zu verbieten.
Boden-verwendet für interne Steuerung des Antriebsbrettes
2. Energiehafen
MA ----Bewegungsphase A
MB ---- Bewegungsphase B
Lux---- Bewegungsphase C
Boden----DC
VCC----DC +
3: Hall-Sensor-Hafen
Ha--- Hall
Hb---Hall b
Hc---Hall c
Boden---Boden
5V---Ertrag 5V
4. Benutzen Sie abgeschirmte Drähte, wenn das Fahrerbrett mehr als 50 cm-Abstand vom Motor hat, andernfalls führt möglicherweise es zu das anormale Fahren und beeinflußt den normalen Gebrauch.
5. Steuerhafenabstand: 2.54mm, Machthafenabstand: 2,54 Millimeter
6. Lohnaufmerksamkeit zur Isolierung zwischen dem Fahrer MOSFET und dem Kühlkörper oder der Montageplatte.
Maßzeichnung
