60 120 Grad Hall Sensors 720W Bldc 3 Phasen-Bewegungsprüfer

60 120 Grad Hall Sensors 720W Bldc 3 Phasen-Bewegungsprüfer
60 120 Grad Hall Sensors 720W Bldc 3 Phasen-Bewegungsprüfer

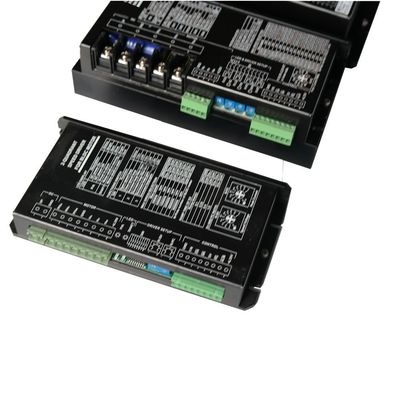

Großes Bild :  60 120 Grad Hall Sensors 720W Bldc 3 Phasen-Bewegungsprüfer

Produktdetails:
Herkunftsort: CHINA
Markenname: OWO
Zertifizierung: CE, RoHs
Modellnummer: BLSD4830DC-2Q-N
Zahlung und Versand AGB:
Min Bestellmenge: 1pc
Preis: Negotiable
Verpackung Informationen: KARTON-KASTEN
Lieferzeit: wie bestätigt
Zahlungsbedingungen: L/C, T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit: 3000pcs/month

60 120 Grad Hall Sensors 720W Bldc 3 Phasen-Bewegungsprüfer

Beschreibung
Spannung: 48VDC Energie: 720W
Größe (L*W*H): 162*82.5*29 60/120º Hall Sensor: ja
Abschluss-lose Steuerung PU-Geschwindigkeit: ja Warnungs-Ertrag: ja
Geschwindigkeits-Impuls-Ertrag: 24p/r@ 8-Pole Entwurf: Reine Hardware errichtete
Markieren:

bldc Prüfer mit 3 Phasen Bewegungs

,

Halle bldc Bewegungsprüfer

,

sensored 3 Phase bldc Motorsteuerung

brushelss 48V DC-Motordrehzahlfahrer, BLDC-Bewegungskontrolleur für 3 Phase bldc Motor mit Hallen-Sensoren

Benennungs-Regel:



BLSD 48 30 DC – 2Q – N - T P
BLSD: BLDC-Geschwindigkeitsfahrer

48: Nennspannung (VDC)

20: Höchststrombegrenzung (A)

DC: DC-Leistungsaufnahme

2Q: 2-Quadrant, das Modus fährt

N: N-Reihe (normale Größe und variable Parameter)

T: T=-40~+65 ºC Ta, unlabelled=-10~+45 ºC Ta

P: P=0-3KHz Impulsinput in SV, unlabelled= 0-5V in SV



Beschreibung:



N Serires ist Geschwindigkeitsfahrer mit variablen geschlossenem Parametern und PU. Der Hinweis kann Analogspannung be0∼5V oder 0∼100%PWM. Auch es kann sein Frequenz 0∼3kHz, indem es eine F-V Einheit auf PWB hinzufügt. Parameter können durch Dip-Schalter eingestellt werden und Potenziometer wie Polzahl, Höchstgeschwindigkeit, Rampenzeit, Schleifenfilterzeit und Grade des Spitzenstroms etc. Votage sind 12,24,36,48VDC. Arbeitende gegenwärtige Grade sind 5,10,15A. Umgebender temperarure Grad sind -10∼+45ºC, - 40∼+65ºC



Eigenschaften:

♦ Oberfläche-Bergtechnologie und kleines.

♦ 2-Quadrant geschlossene Steuerung PUs der Geschwindigkeit mit guten Linearitäten.

♦ variable Parametereinstellung für verschiedene Motoren

♦ Kontrollfunktionen von F/R, Hinweis zu ermöglichen, zu bremsen, zu beschleunigen und setzten heraus Funktionen des Geschwindigkeitsimpulses (SEITE), Warnung. Über Temperaturschutz.

♦ drei Arten von Führungsgrößen: Analogspannung, PWM, Frequenz.

♦ passend für 3 Phase schwanzlosen DC-Motor mit Hallen-Sensoren

♦ Gebrauch der industriellen Gradchips.







Geschwindigkeits-Fahrer With Fixed Parameters n-Reihen-2Q BLDC:



NEIN. Modell Umgebend
Temp
(ºC)
Spannung
(VDC)
Spitze
Gegenwärtig
Grenze
(a)
Ununterbrochen
Gegenwärtig
(a)
60º/120º
Hall
Sensor
f
PWM
(kHz)
PU-Geschwindigkeit
Geschlossen
Steuerung
SV
Rampe
Zeit
(S)
SV
Strecke
(V)
LV u.
OV
Grenze
Warnung
Ertrag
Geschwindigkeit
Impuls
Ertrag
1 BLSD1210DC-2Q-N **** -10~+45
-40~+65
12V
(9~15)
10 5 15

0.1/0.25/

0.5/1.0

0~5 24p/r@
8-Pole
2 BLSD1220DC-2Q-N **** -10~+45
-40~+65
12V
(9~15)
20 10 15

0.1/0.25/

0.5/1.0

0~5 24p/r@
8-Pole
3 BLSD1230DC-2Q-N **** -10~+45
-40~+65
12V
(9~15)
30 15 15

0.1/0.25/

0.5/1.0

0~5 24p/r@
8-Pole
4 BLSD2410DC-2Q-N **** -10~+45
-40~+65
24V
(17~32)
10 5 15

0.1/0.25/

0.5/1.0

0~5 24p/r@
8-Pole
5 BLSD2420DC-2Q-N **** -10~+45
-40~+65
24V
(17~32)
20 10 15

0.1/0.25/

0.5/1.0

0~5 24p/r@
8-Pole
6 BLSD2430DC-2Q-N **** -10~+45
-40~+65
24V
(17~32)
30 15 15

0.1/0.25/

0.5/1.0

0~5 24p/r@
8-Pole
7 BLSD3610DC-2Q-N **** -10~+45
-40~+65
36V
(27~45)
10 5 15

0.1/0.25/

0.5/1.0

0~5 24p/r@
8-Pole
8 BLSD3620DC-2Q-N **** -10~+45
-40~+65
36V
(27~45)
20 10 15

0.1/0.25/

0.5/1.0

0~5 24p/r@
8-Pole
9 BLSD3630DC-2Q-N **** -10~+45
-40~+65
36V
(27~45)
30 15 15

0.1/0.25/

0.5/1.0

0~5 24p/r@
8-Pole
10 BLSD4810DC-2Q-N **** -10~+45
-40~+65
48V
(37~55)
10 5 15

0.1/0.25/

0.5/1.0

0~5 24p/r@
8-Pole
11 BLSD4820DC-2Q-N **** -10~+45
-40~+65
48V
(37~55)
20 10 15

0.1/0.25/

0.5/1.0

0~5 24p/r@
8-Pole
12 BLSD4830DC-2Q-N **** -10~+45
-40~+65
48V
(37~55)
30 15 15

0.1/0.25/

0.5/1.0

0~5 24p/r@
8-Pole














Mitteilung:

1. Ausgewählter Spitzenstrom des Fahrers: Wenn der Nennstrom Ir des Motors dargestellt wird, dann IP (A)≧2*Ir (A).
Wenn die bewertete Spitzenleistung von Motorpr (W) wird, dann IP dargestellt (A)≧4*Pr/Vr. Vr (V) ist die Nennspannung des Motors.
2. Fahren des Quadranten: Die Fahrer werden nur herein u.Ⅰ Ⅲ Quadrant benutzt.
3. Frequenzinput: Das F-V Übergangsmodul kann dem Fahrer zur Frequenzsteuerung (0-3KHz/TTL) an SV-Hafen hinzugefügt werden.
4. Bremsoperation: Wenn BK-Hafen zum niedrigen Stand geschaltet wird, hört Motor auf, schnell zu laufen, indem er Wicklungen durch untere MOSFETs kurzschließt. Das Motordrehzahl am Bremsen muss
Sicher-Bremse-Geschwindigkeit Ns nicht übersteigen (sehen das Schaltschema).
5. Störung von den Führungen: Der Hall, den Signale durch Schaltstrom in den Wicklungen gestört werden können, führt, wenn Länge mehr als 500mm ist. Verflechten Sie sie sich nicht zusammen. Es ist besser
Gebrauch abgeschirmte Führungen.
6. Bewegungsisolierung: Hall-Sensoren zu den Wicklungs-/Hall-Sensoren, zum des Falles/der Wicklungen zu fahren, um Fall zu fahren
Isolationswiderstand > 500MOhm @ 500VDC
Durchschlagsfestigkeit < 1mA="">
