Produktdetails:
|
Abfluss-Quellspannung: | 600 V | Tor-Quellspannung: | ±30V |
---|---|---|---|
Höchstleistungsableitung: | 33W | Pulsierter Abfluss-Strom: | 16A |
Anwendung: | Beleuchten | Form: | Quadrat |
Markieren: | n-Kanalenergie mosfet,n-Kanal mosfet-hoher Seitenschalter,Energie mosfet-Bewegungsprüfer |

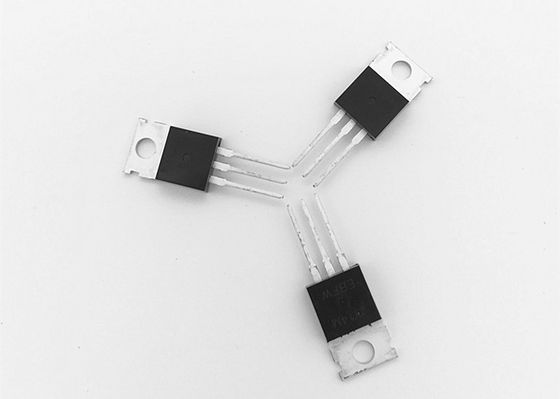

Paket JY16M N Channel 600V TO220F-3
Anreicherungstyp-Energie MOSFET für BLDC-Lokführer
ALLGEMEINE BESCHREIBUNG
Das JY16M verwendet die Verfahrenstechniken des spätesten Grabens, um die hohe Zelle zu erzielen
Dichte und verringert den Aufwiderstand mit hoher sich wiederholender Lawinenbewertung. Diese
Eigenschaften kombinieren, um diesen Entwurf ein extrem leistungsfähiges und zuverlässiges Gerät für herzustellen
Gebrauch in der Energieschaltungsanwendung und eine große Vielfalt anderer Anwendungen.
EIGENSCHAFTEN
●600V/4A, RDS (AN) =2.6Ω@VGS=10V
●Schnelle Schaltung und Rückkörperwiederaufnahme
●Ausgezeichnetes Paket für gute Wärmeableitung
ANWENDUNGEN
●Beleuchtung
●Schaltermodusstromversorgung der hohen Leistungsfähigkeit
Absolute Maximalleistungen (Tc=25ºC wenn nicht anders vermerkt)
Symbol | Parameter | Bewertung | Einheit | |
VDS | Abfluss-Quellspannung | 600 | V | |
VGS | Tor-Quellspannung | ± 30 | V | |
Identifikation | Ununterbrochener Abfluss Gegenwärtig |
Tc=25ºC | 4 | |
Tc=100ºC | 2,9 | |||
IDM | Pulsierter Abfluss-Strom | 16 | ||
PD | Höchstleistungs-Ableitung | 33 | W | |
TJ TSTG | Funktionierende Kreuzung und Lagertemperatur Strecke |
-55 bis +150 | ºC | |
RθJC | Thermische zu umkleiden Widerstand-Kreuzung | 1,5 | ºC/W | |
RθJA | Thermische Widerstand-Kreuzung zu umgebendem | 62 |
Elektrische Eigenschaften (Tc=25ºC wenn nicht anders vermerkt)
Symbol | Parameter | Bedingungen | Minute | Art | Maximal | Einheit |
Statische Eigenschaften | ||||||
BVDSS | Abfluss-Quelle Durchbruchsspannung |
VGS =0V, IDENTIFIKATION =250UA | 600 | V | ||
IDSS | Nulltor-Spannung Lassen Sie gegenwärtiges ab |
VDS =600V, VGS =0V | 1 | MA | ||
IGSS | Tor-Körper-Durchsickern Gegenwärtig |
VGS-=± 30V, VDS =0V | ± 100 | Na | ||
VGS (Th) | Tor-Schwelle Spannung |
VDS = VGS, IDENTIFIKATION =250UA | 2,0 | 3,0 | 4,0 | V |
RDS (AN) | Abfluss-Quelle Durchlasswiderstand |
VGS =10V, IDENTIFIKATION =4A | 2,6 | 2,8 | Ω |
Elektrische Eigenschaften (Tc=25ºC wenn nicht anders vermerkt)
Symbol | Parameter | Bedingungen | Minute | Art | Maximal | Einheit |
Abfluss-Quelldiodenkennlinien | ||||||
VSD | Diode Vorwärts Spannung |
VGS =0V, ISD =2A | 1,5 | V | ||
Trr | Rückgenesungszeit | ISD =4A di/dt=100A/us |
260 | ns | ||
Qrr | Rückwiederaufnahme-Gebühr | 1,5 | nC | |||
Dynamische Eigenschaften | ||||||
RG | Tor-Widerstand | VGS =0V, VDS =0V, f=1MHZ |
5 | Ω | ||
TD (an) | Einschaltverzögerungs-Zeit | VDS =300V, RG =25Ω, IDENTIFIKATION =4A, VGS =10V, |
15 | ns | ||
Tr | Drehung-auf Anstiegszeit | 48 | ||||
TD (weg) | Abschaltverzögerungs-Zeit | 28 | ||||
Tf | Drehungs--wegabfallzeit | 35 | ||||
CISS | Eingegebene Kapazitanz | VGS =0V, VDS =25V, f=1.0MHz |
528 | PF | ||
COSS | Ausgangskapazität | 72 | ||||
CRSS | Rückübertragung Kapazitanz |
9 | ||||
Qg | Gesamttor-Gebühr | VDS =480V, IDENTIFIKATION =4A, VGS =10V |
16 | nC | ||
Qgs | Tor-Quellgebühr | 3,5 | ||||
Qgd | Tor-Abfluss-Gebühr | 7,1 |
BENUTZERHANDBUCH DES DOWNLOAD-JY16M
