Produktdetails:
|
| Abfluss-Quellspannung: | 100 V | Tor-Quellspannung: | ±20V |
|---|---|---|---|
| Höchstleistungsableitung: | 210W | Pulsierter Abfluss-Strom: | 395A |
| Hochspannung: | ja | Rückkörperwiederaufnahme: | ja |
| Markieren: | bldc Bewegungsprüfer IC für Elektro-Mobil,bldc Bewegungsprüferchip,schwanzloser DC-Bewegungsprüfer IC |
||

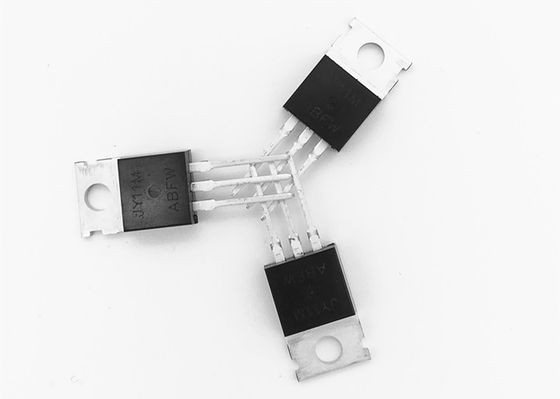

MOSFET Energie JY11M N Channel Enhancement Mode
ALLGEMEINE BESCHREIBUNG
Das JY11M verwendet die Verfahrenstechniken des spätesten Grabens, um die hohe Zelle zu erzielen
Dichte und verringert den Aufwiderstand mit hoher sich wiederholender Lawinenbewertung. Diese
Eigenschaften kombinieren, um diesen Entwurf ein extrem leistungsfähiges und zuverlässiges Gerät für herzustellen
Gebrauch in der Energieschaltungsanwendung und eine große Vielfalt anderer Anwendungen.
EIGENSCHAFTEN
●100V/110A, RDS (AN) =6.5MΩ@VGS=10V
●Schnelle Schaltung und Rückkörperwiederaufnahme
●Kennzeichnete völlig Lawinendurchbruchsspannung und Strom
●Ausgezeichnetes Paket für gute Wärmeableitung
ANWENDUNGEN
●Zugeschaltete Anwendung
●Stark und Hochfrequenzwählverbindungen
●Energie-Management für Inverter-Systeme
Absolute Maximalleistungen (Tc=25ºC wenn nicht anders vermerkt)
| Symbol | Parameter | Grenze | Einheit | |
| VDS | Abfluss-Quellspannung | 100 | V | |
| VGS | Tor-Quellspannung | ± 20 | V | |
| Identifikation | Ununterbrochener Abfluss Gegenwärtig |
Tc=25ºC | 110 | |
| Tc=100ºC | 82 | |||
| IDM | Pulsierter Abfluss-Strom | 395 | ||
| PD | Höchstleistungs-Ableitung | 210 | W | |
| TJ TSTG | Funktionierende Kreuzung und Lagertemperatur Strecke |
-55 bis +175 | ºC | |
| RθJC | Thermische zu umkleiden Widerstand-Kreuzung | 0,65 | ºC/W | |
| RθJA | Thermische Widerstand-Kreuzung zu umgebendem | 62 |
Elektrische Eigenschaften (Ta=25ºC wenn nicht anders vermerkt)
| Symbol | Parameter | Bedingungen | Minute | Art | Maximal | Einheit |
| Statische Eigenschaften | ||||||
| BVDSS | Abfluss-Quelle Durchbruchsspannung |
VGS =0V, IDENTIFIKATION =250UA | 100 | V | ||
| IDSS | Nulltor-Spannung Lassen Sie gegenwärtiges ab |
VDS =100V, VGS =0V | 1 | MA | ||
| IGSS | Tor-Körper-Durchsickern Gegenwärtig |
VGS-=± 20V, VDS =0V | ± 100 | Na | ||
| VGS (Th) | Tor-Schwelle Spannung |
VDS = VGS, IDENTIFIKATION =250UA | 2,0 | 3,0 | 4,0 | V |
| RDS (AN) | Abfluss-Quelle Durchlasswiderstand |
VGS =10V, IDENTIFIKATION =40A | 6,5 | mΩ | ||
| gFS | Vorwärts Transconductance |
VDS =50V, IDENTIFIKATION =40A | 100 | S |
BENUTZERHANDBUCH DES DOWNLOAD-JY11M
