Schwanzloser Motordrehzahlmikroregler IC DCs 12V steuer

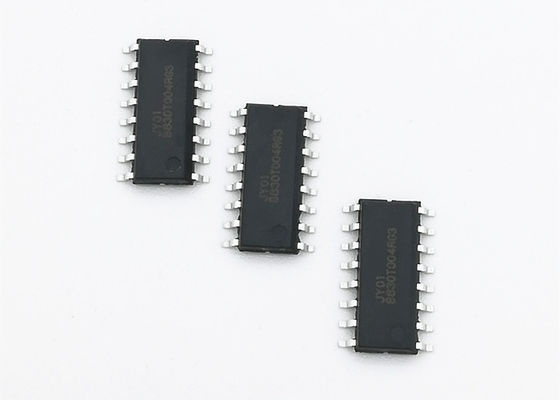

JY02A sensorless schwanzloser DC-Bewegungsprüfer IC


JY02A ist ASIC für sensorless schwanzlosen DC-Motor, mit einfachem Zusatzstromkreis, perfekter Funktion, kompakter Größe, einfacher Entstörung (fast nicht ausprüfen), hoher Antriebsleistungsfähigkeit, flexibler Anwendung, weit Anwendung, etc.
JY02A ist eine reine Hardware-Anwendung IC, die das Problem des Schreibens von Programmen lösen. JY02A innerlich verfestigt sich verschiedene sensorless schwanzlose DC-Motorantriebsteuerstromkreise, wie anpassungsfähiger Anfangsstromkreis, Machtausgleichsstromkreis, q-Wertkorrekturstromkreis, Machtfaktorkorrektur, PhasenAuswerteschaltung, bidirektionaler Operationsdecodierungsstromkreis, Verschlossenrotorschutzschaltung, zurück Auswerteschaltung der elektromotorischen Kraft, gegenwärtige Entdeckung u. können Steuerstromkreis, Spannungsentdeckung u. -Schutzschaltung, etc., nach einer sehr wenigen Menge externer Teilanpassung, verschiedenen sensorless schwanzlosen DC-Motor, JY02A fahren hat eine bestimmte Last-Beginnfähigkeit, die in den meisten Anwendungen sehr wichtig ist.

JY02A kann auf Dreiphasen-schwanzlosen Motor DCs mit „y-“ und „Dreieck“ Verbindung zugetroffen werden.
Anwendungen: fegende Roboter, Automobilwasserpumpen, WandHungs-KesselUmwälzpumpen, Hauptförderpumpen, Sauerstoffgeneratoren, verschiedene Ventilatoren/Gebläse, Elektroschrauber, elektrische Vorhänge, automatische Türen, Hydraulikölpumpen, Hochdruckluftpumpen, Automobilklimaanlagenkompressoren, schwanzloser Kompressor DCs, AGV-Laufkatze, verschiedene lineare und Schleifenlogistik, die Ausrüstung sortieren, Rasenmäher, Sprüher, Unterwasserpropeller, etc.

Funktionseigenschaften:
☆Working Spannung: 4,5 v-5.5 V. ☆Working Temperatur: -55-125 ℃
☆Drive Modus: ☆Adaptive Motor SPWM: Motor Sensorless BLDC
☆Direction Steuerung: CW-/CCW☆soft Umkehrung: Ja
☆Speed Signal: Ja ☆Overload Schutz: Ja
☆Current Endlosschleife: Ja ☆Constant gegenwärtiger Antrieb: Ja
☆Blocking Schutz: Ja ☆Starting Drehmomentregelung: Ja
☆Soft Beginnen: Ja ☆Special Technologie: Zustandssicherheitsanfangsfunktion JYKJ volle
☆Speed Anpassung: lineare ☆EAI-Selbstanpassungsfunktion



JY02A-Antriebsmodus und -parameter:

1: Ertrag des UH-/VH/WHphasenspitzen-Antriebs PWM, Antriebsumwandlungssignal UL-/VL/WLphase unteres
Ertrag, dieser Antriebsmodus ist eine wirtschaftliche Weise, die Kosten der Hardware besonders herein zu verringern,
Anwendung von Hochspannungs- und starken Lokführern. Spitzen-Ausgabemodus des Antriebs PWM ist
mehr einfacherer Stromkreis und höhere Stabilität als unterer Ausgabemodus des Antriebs PWM.
2: Die PWM-Frequenz von JY02A ist 13KHz, das nicht nur das umfassende berücksichtigt
Verhältnis von Leistungsfähigkeit und von Geräuschen, aber auch erhöht die Energie und verringert die Leistungsaufnahme
von der Treiberschaltung. Das Drehmoment des Motors ist höher als das von 20KHz unter den selben
Stromversorgung.
Impuls von JY02A
Nehmen Sie bitte eine Kenntnis, die JY02A-Ertrag ein Impulskennzeichen während des BLDC-Bewegungskommutierens
Phase jedes Mal. Sie bedeutet JY02A, einen Impuls nicht zu produzieren wenn die Bewegungsdrehung eine Runde. Für
Beispiel als Folgen des schematischen Diagramms: sein ein Innenrotor, 2 des Pfostenpaare Motors, bedeutet es
Motor muss Phase für 6mal für jede Runde kommutieren, also gibt JY02A je 6 Impulse aus
Motor rund


BENUTZERHANDBUCH DES DOWNLOAD-JY02A

JY02A_V2_20180530-English.pdf
