SPWM schloss Schleifen-Pumpen-Rasenmäher Bldc-Fan-Fahrer Ic

schwanzlose DC-Motorsteuerung IC JY01 mit 3 Phasen

Eigenschaften JY01

JY01 ist spezielle entworfene Steuerung IC für schwanzlosen DC-Lokführer, zugetroffen auf Motor Hall-Sensors BLDC, oder sensorless BLDC-Motor, sein einfaches zur Anwendung, Zusatzstromkreis ist einfache, niedrige Kosten, SPWM-Antriebsmodus mit lärmarmer, hoher Leistungsfähigkeit, stabile Qualität und professionelle technische Unterstützung, JY01 ist schnell von vielen Elektronik-Ingenieuren genehmigt worden.

JY01 ist auf vielen Gebieten, wie weitverbreitet gewesen:
schwanzloser DC-Ventilator, schwanzlose DC-Pumpe, Rasenmäher, Roller, ausgeglichenes Auto, Roboter, wissenschaftliche Instrumente und Ausrüstung, Selbsttanksäule, elektrisches Windows, elektrische Sitzverstellung, Klimaanlagenventilator, elektrische Rückspiegelanpassung, wie Haushaltsgeräte wie Staubsauger, Klimaanlage, Sanitäreinrichtung, Spielwaren der Spitzenkinder, vorbildliche Flugzeuge, Modellautos, Modell, etc.; Er ist auch in Handwerkzeugen wie Schleifmaschinen, Handbohrgeräten, Graviermaschinen, Elektroschraubern, usw. weitverbreitet gewesen


2: Eigenschaften

Funktionsspannung: 4,5 v-5.5 V.

Betriebstemperatur: -40-85 ℃
Antriebsmodus: SPWM
Daul-Antriebsmodus: Mit Hall Senor oder sensorless
Anpassungsfähiger Motor: kein Hallenmotor/Hallenmotor.
Lenkbarkeit: positiv/Negativ
Weiche Umkehrung: Ja
Geschwindigkeitssignal: Ja
Überlastschutz: Ja
Gegenwärtige Endlosschleife: Ja
Konstanter gegenwärtiger Antrieb: Ja
Blockieren des Schutzes: Ja
Weiches Beginnen: ja
Spezielle Technologie: Zustandssicherheitsanfangsfunktion JYKJ volle
Geschwindigkeitsanpassung: linear
Sanftanlaufzeitraum: 1 S, 3 S, 10S optional

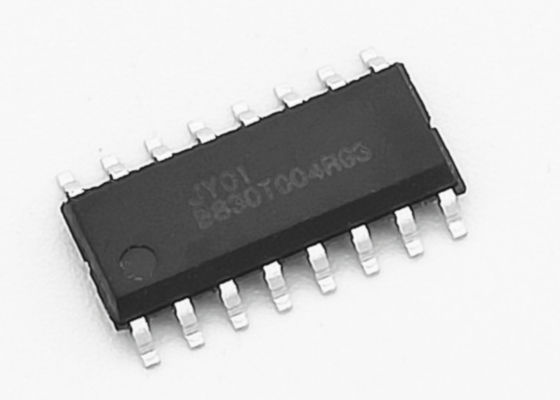

Verpacken SOP16

JY01 verfasste aus Hall mittlerer Leistung und sensorless brushl
Prüferbrett, 6 PC TO-220 verpackt von starkem MOSFET m
zurück vom PWB, die Spannung der Kontrollorgane VCC in der Strecke
Maximaler Betriebsstrom bis zu 20A (plus passendes heatsin
Stromkreise sind erfolgreich herein wie DC-brushle benutzt worden
schwanzlose DC-Motor-Pumpe, Rollermotor, Handgeräte, usw.
N+N-Rahmenanwendungen können den Bedarf hohen Vol. erzielen
gegenwärtig, also es in vielen ist schwanzloses contro Motor DCs weitverbreitet
höhere Arbeitsspannung oder höher arbeiten gegenwärtig. Dieser Stromkreis AR
reife Stromkreise. Stromkreis wegen der hohen Stabilität, einfache Produktion
die Kosten sind niedrig und können für modulare Produktion erleichtert werden


JY01 wird 2 in 1 Steuerung IC für Hall oder sensorless schwanzlosen DC-Motor integriert, denen sie sehr einfach zu macht
die gebräuchliche Anwendung, zahlen bitte Aufmerksamkeit vor Schaltplan und Anwendung.
1: JY01 für Hall-Sensor-Lokführer, schließen Pin 1 an Seitenflossenstation an oder schließen Energie der Weile 5V an, JY01 fahren als Hall-Weise an.
2: JY01 für Sensorless-Lokführer, Angebot 0.1V -4V zu Pin 1, JY01 fährt als Sensorless-Weise.
Pin 1 ist Multifunktionsstift, dort sind drei Betriebszustände:
1: JY01 in den Anwendungseinstellungen wenn Energie an.
2: Dieser Stift ist ermöglichen Steuerstift unter Hall-Weise, hochrangige Spannung ist normaler Antrieb, niedrige Spannung ist
Verbietenantrieb (kein Ertrag)
3: Dieser Stift ist Anfangsdrehmomenteinstellungsstift unter Sensorless-Weise, Spannungsbereich: 0.1V-2V.
Bestätigen Sie bitte den Anwendungszustand von JY01 vor dem Entwurf.

a) Anfangsdrehmomenteinstellung: Die Anfangsdrehmomenteinstellung ist- für den sensoless Motor wichtig, der beginnt,
Anfangsdrehmoment wird mit der Bewegungsleistung bezogen. der Motor beginnt nicht oder stark beginnt wenn
das Anfangsdrehmoment ist- klein, rüttelt der Motor oder aufhebend, wenn das Anfangsdrehmoment zu hoch ist-.
Anfangsanwendungsentstörung entsprechend der Bewegungslast, folgen den Schritten folgen so:
i.Connect ein Potenziometer 20K zu 0 V und zu 5 V, der mittlere Stift schließen an Stift JY01 IC I an.
II. Justieren Sie den Potenziometer auf 0 V (Anfangsdrehmoment 0) wenn Energie an.
III. Vorgeschriebenes Signal der Eingabegeschwindigkeit zu VR-Stift von 0V zu 5V und das Motorstart überprüfen oder nicht
iv. Wenn der Motor anormales nicht beginnen oder beginnen kann, kann den Potenziometerwert 0,1 V dann hinzufügen
Wiederholung Schritt III, wenn der Motor noch nicht 0.2V/0.3V/0.4V des Potenziometers beginnen, dann hinzufügen und
wiederholen Sie Schritt III bis das Motorstart.
v.If, das der aufhebende Motor, wenn Anfang, es das Anfangsdrehmoment bedeutet, es hoch ist-, sollte den Anfang verringern
Drehmoment für normalen Anfang, Umkehrung der andernfalls langen Zeit beschädigt den Motor und den MOSFET.
B), Überlastschutz und gegenwärtige Repräsentativwiderstandeinstellung: JY01 hat perfekte Überlastung
Schutzfunktion, hat es Überlastschutz und anormale gegenwärtige Schutzfunktion
wenn der gegenwärtige Repräsentativwiderstandwert R korrekter Satz ist. Wann Stiftspannung zu, sich zu treffen ist
0.1V, Überlastungsüberwachung beginnt und wendet sich an konstante gegenwärtige Lage, den Ansteuerungsstrom wird nicht
Änderung, keine Angelegenheit die VR-Spannung höher erhalten oder niedriger und die Last, die größer erhält oder
kleiner. In diesem Zustand hält JY01, konstantes Getriebe anzubieten zu fahren. wenn Stiftspannung ist
Treffen zu 0.2V oder mehr, der Schutzwille aktivierte in 4,5 μs.
R-Werts-Auswahlmethode
R-Werts-Formel I = 0.1/R
Ich: Wert von konstantem gegenwärtigem (Einheit: Ampere)
0,1: JY01 ist Stiftspannung
R: Strombegrenzungswiderstand (Einheit: Ohm)
Zum Beispiel: Arbeiten gegenwärtig: 3A, Satz der konstante Strom der Sicherheit zu 5A, wenn das gegenwärtige
Treffen zu 5A oder mehr, das Programm hält den Strom an 5A.so entsprechend Formel
Ohm I=0.1/R, R=0.1/5=0.02, also Überlastschutz und gegenwärtiger Repräsentativleistungswiderstand
sein sollte mOhm 20
c), Blockieren des Schutzes: der blockierende Schutzwille aktivierten und der Endertrag wenn der Motor nicht
der Anfang, der in 3 an zweiter Stelle, die VR-Spannung bis 0 zu verringern, um den Schutz zu beendigen normal ist, steigen die VR-Spannung
zu den Motor neu starten.



BENUTZERHANDBUCH DES DOWNLOAD-JY01 IC
JY01_V3.5_2018-English.pdf
