Produktdetails:
|
| Funktions-Spannung: | 24VDC | Arbeitsstrom: | 15A |
|---|---|---|---|
| PWM-Geschwindigkeitsregelung: | Arbeitszyklus 0-100% | Geschwindigkeitsimpulssignalausgabe: | ja |
| Halleffekt: | ja | Schwanzlos: | ja |
| Markieren: | 12v zu 36v 500w schwanzloser DC-Motorsteuerung,schwanzloser Lokführer 500w,12v zu bldc 36v Fahrer |
||
AUFMERKSAMKEIT:

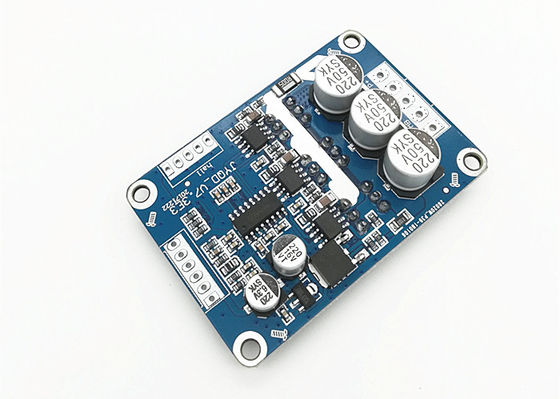

1: Dieses BLDC-Lokführerbrett ist, weit auf Hall-Sensor (120°angle) drei pahse BLDC Motoren zuzutreffen
2: vergewissern Sie bitte, sich Kühlkörper zu addieren wenn die Spitzenleistung mehr als 60W.
Wenn Sie den Kühlkörper installieren, fügen Sie bitte Dämmschicht für MOS 6pcs hinzu. Er schädigt das Fahrerbrett dauerhaft ohne Isolierung und trägt auch hitzeleitendes Silikon-Fett auf der Isolierung für das bessere Abkühlen auf.
3: Während die BLDC-Bewegungsfabrik möglicherweise unterschiedliche Hall-Reihenfolge verwendet, wenn das Motorstartanormale, nicht beginnen kann oder der Strom, der an Hoch gelangt, justieren bitte die Reihenfolge des Halls oder der Fahrer beschädigt wird.
4: Bieten Sie bitte die rechte Spannung dem Fahrer, übersteigen nicht den Betriebsbereich an. und der Fahrer hat eingebautes 5V für Geschwindigkeitsregelung, anschließen Extrastromversorgung (5V) NICHT in den Fahrer für die steuernde Geschwindigkeit, es beschädigt den Fahrer.
Spezifikationen
| Funktionierenspannung | DC 12V-36V |
| Betriebsstrom | ≤15A |
| Spitzenleistung | ≤500W |
| Geschwindigkeitsregelung | 0.1V-5V oder PWM-Input |
| Betriebstemperatur | -40-85℃ |
| Betriebsfeuchtigkeit | ≤90% |
| Schutz | Überlastschutz, Verschlossenrotorschutz, Überstromschutz |
| Funktionen | Geschwindigkeitsimpulssignalausgabe, weich aufhebend (485, KÖNNEN optionales tragen) |
| Gesamtausmasse | 63X42.5X17mm (L*W*H) |
| Nettogewicht | 55 g |
| Optionale Komponente |
Stabilisierter Potenziometer der Geschwindigkeit externer Tachometer mit 5 Stellen |
Verdrahten von Anweisungen
Einbauabmessung
