| Mindestbestellmenge: | 1 Satz |
| Preis: | negotiable |
| Standardverpackung: | PE-Beutel + Karton |
| Lieferfrist: | 5-10days |
| Zahlungsmethode: | L/C, T/T, paypal |
| Lieferkapazität: | 10000 Sätze pro Monat |

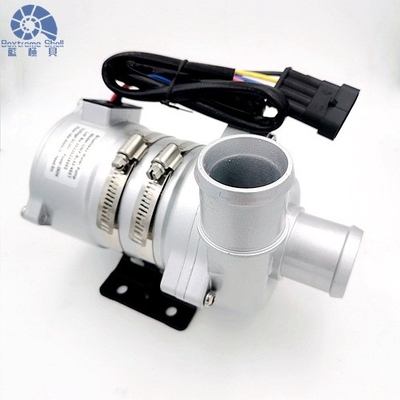

Die elektronische Wasserpumpe OWP-BL43-450T für den Automobilbereich mit kompakter Struktur, geringer Größe, einfacher Installation und hoher Effizienz ist eine einstufige Zentrifugalwasserpumpe.Der Körper der Wasserpumpe besteht aus einer hochwertigen DruckgussaluminiumlegierungDer.BLDC-Motor im Inneren ermöglicht unseren Pumpen einen kontinuierlichen Betrieb ohne Wartung und wird von unseren Kunden aufgrund seiner langen Lebensdauer und geringen Wartungskosten ausgewählt.
|
Betriebsspannung (VDC) |
Nennleistung (W) |
Nennstrom (L/H) |
Abmessungen (mm) |
Gewicht (g) |
|
18V bis 32V ((24V) |
250 W |
Q=6000 L/h, H=8m |
195*90*145 |
2200 g |
Modell des Steckers und entsprechende elektrische Eigenschaften (siehe unten)
|
AMP282106-1 (gleiche Steckdose AMP282088-1) |
1 ((Schwarz) | 2( Gelb) | 3 ((Blau) | 4 ((Rot) |
|
GND |
Schuld Rückmeldung |
PWM |
+24 V |
| Zyklus der Arbeitszeit | Beschreibung |
Anmerkung: 1:PWM-Arbeitszyklus Metrischer Fehler±2% 2:PWM-Spannung:24VDC, Frequenz:1 KHz 3: empfohlene PWM-Frequenz:500Hz 4: empfohlene 0%-Zahl bei PWM-Abschaltung |
| 0%≤Zoll≤10% | PWM-Modus (Stopp) | |
| 10%≤Zoll≤55% | PWM-Modus (Min-Geschwindigkeit) | |
| 55%≤Zoll≤90% | PWM-Modus (Lineare Geschwindigkeitsregelung) | |
| 90%≤Zoll≤100% | PWM-Modus (maximale Geschwindigkeitsgrenze) |
Empfohlene Drahtgröße ist (basierend auf einem Spannungsabfall von 3%)
* Die Länge des Drahtes bedeutet den Abstand von der Pumpe zur Batterie
| - Wird nicht verstanden. | Der längste verwendete Draht* |
| 24 V | |
| 1.5 mm2 | 16 m |
| 2.5 mm2 | 25 m |
| 3 mm2 | 31 m |
| 4 mm2 | 40m |
Durchschnittliche Flüssigkeitstemperatur: -40°C bis +85°C (-40°F bis +185°F)
Arbeitsumgebungstemperatur: -40°C bis +120°C (-40°F bis +248°F)
Aufbewahrungstemperatur: -40°C bis +70°C
(bis zu 100 °C, aber dies verkürzt die Lebensdauer)
Flüssigkeit: Flüssigkeitsgemisch (Wasser mit weniger als 60% Glykol)
Nennwasserpumpe 24V, Betriebsbereich 18V - 32V
Obwohl der Motor in einem breiten Spannungs- und Temperaturbereich eingesetzt werden kann, beeinträchtigen übermäßige oder zu niedrige Spannung und Temperatur die Lebensdauer des Motors.Die Pumpe darf nicht der Umgebungswärme ausgesetzt werden..
-0,2 bis 2,5 bar (100°C).
Die Betriebsdauer beträgt mehr als 20.000 Stunden, abhängig von der Nennspannung und der Umgebungstemperatur von 36 °C (± 86 °F)
Antriebsrotor: PPS-Kapselmagnet aus Kunststoff
Schrauben und Muttern: SUS 304 aus rostfreiem Stahl
Antriebsmotor: Bürstenloser Gleichstrommotor
Motordrahtrahmen: PPA GF
Pumpengehäuse: Druckguss-Aluminiumgehäuse mit Sandstrahlen und Anodisierung + PE-Pulverbeschichtung.
Klammer: aus Stahl
Klammerring: aus Edelstahl US 304
Wasserdicht nach IP68 (en60529)
Anschlussmodell: AMP282106-1 (gemäßgestellter Stecker AMP282088-1)
Durchmesser der Düse: 38 mm (1,5 Zoll)
Gehäuse für Pumpenköpfe: Druckguss aus Aluminiumlegierungen
Impeller: PPS+GF
Schildkavität: PPS+GF
Schachthülle: Verbundwerkstoffe aus Carborundum
Schacht: aus Edelstahl ((3CR14)
Magnetgehäuse: PPS-Kunststoffkapsel
Siegelring: EPDM
EMV: Stufe 3
Geräusche:≤ 61 dB
Zentrifugalpumpe
Magnetkraftübertragung
Hochwirksamer bürstenloser Gleichstrommotor, geringer Stromverbrauch, hoher Wirkungsgrad, lange Lebensdauer.
mit einem breiten Betriebstemperaturbereich
Steuerung der PWM-Signalgeschwindigkeit
Ausgangssignal für die Diagnose
mit einer Leistung von mehr als 1000 W
Umgekehrter Polaritätsschutz
Trockenlaufschutz
Überspannung, Überstromschutz
Überlastung, Übertemperaturschutz
■ MontageanleitungDie Pumpen der Baureihe OWP-BL43-450T sind Zentrifugalpumpen, die vorgefüllt werden müssen.
Die Pumpe ist in der untersten Position des Systems installiert, um sicherzustellen, dass der Rädling immer in die Flüssigkeit eingetaucht ist, oder die Pumpe vor dem Einschalten vorgefüllt wird.
1: Die Pumpe darf nicht trocken laufen, auch wenn sie 15 Minuten lang trocken laufen kann (nach 15 Minuten Trockenlaufen wird sie automatisch aufhören), Trockenlaufen macht Lärm,auch die Abnutzung der Welle und des Wellenhülses erhöht.
2:Verwenden Sie das empfohlene Durchmesserrohr, das den Pumpeneingang verbindet, wenn Sie einen kleineren Durchmesser Schlauchpumpen-Eingang verwenden.die Außenluft leichter durch die Pipeline in die Pumpe gelangen, wird es die Pumpe Leistung Verschlechterung, und auch die Luftblasen machen Schaden an der Pumpe.
3: Von der Pumpenzugsrichtung aus betrachtet dreht sich der Dreher im Uhrzeigersinn (siehe Pfeil am Ausgang).
4: Die Pumpe kann vertikal oder horizontal montiert werden (siehe Abbildung 1).
5:Um den Trockenlauf zu vermeiden (Luft in der Drehscheibe stecken zu bleiben), sollte der Ausgang der Wasserpumpe vertikal oder oben auf der Drehscheibe sein (siehe Abbildung 1).
6: Das angeschlossene Rohr sollte senkrecht (oder ohne Ellenbogen in 20 cm) montiert sein, damit die Luft leicht entladen wird, das Auslassrohr sollte nicht weniger als 90° Ellenbogen verwendet werden (siehe Abbildung 2).
7: Das Meereswasser oder andere schwere Verunreinigungen mit großer Kornverunreinigungsflüssigkeit können nicht als Flüssigkeitsmedium verwendet werden.
■ Aufmerksamkeit1.Arbeitsumgebungstemperatur: -40°C-120°C, sollte während der Installation versuchen, in der Nähe von drei-Element-Katalysatoren, Gasentladungssystem und Motor zu vermeiden, um die Arbeitsumgebungstemperatur sicherzustellen.
2Die Anlageposition der Wasserpumpe sollte so nah wie möglich an den niedrigen Wasserstand liegen, um die Lebensdauer der Pumpe zu verlängern.
3.Bitte benutzen Sie die Pumpe weit weg von der staubigen Umgebung, der Staub ist schädlich, um die Lebensdauer zu verkürzen
4.Achte auf die Reinheit des Wassers, vermeide Verstopfungen und impeller-blockiert, um die Lebensdauer der Pumpe zu reduzieren
Weit verbreitet in Hybridbussen, Hybrid-Pkw, Elektrofahrzeugen, Zügen, Schiffen und anderen Heiz- und Kühlkreislaufsystemen
Steigerung/Zirkulation/Variable-Frequenz/Niedriglärm/PWM-Steuerung der Zentrifugalpumpe/Fehldiagnostik
1.F: Kann ich eine Musterbestellung aufgeben?
Ja, wir begrüßen die Bestellung von Proben, um die Qualität zu testen und zu überprüfen.
2- Was ist mit der Vorlaufzeit?
Es dauert in der Regel 30 Tage, nachdem Sie bezahlt haben.
3Bieten Sie technische Unterstützung?
Unsere Firma hat starke Forschungs- und Entwicklungskapazitäten, wir können technologische Unterstützung bieten, wenn Sie es brauchen.
4Wie kommt er zu uns?
Wir versenden die Ware nach DHL oder UPS oder FEDEX usw.
5Wie kann ich wissen, ob das Produkt für mich geeignet ist?
Frist, Sie müssen uns die detaillierten Informationen über das Produkt geben.Wir werden Ihnen die Proben vorbereiten.. auch wir werden einige gute Vorschüsse nach Ihrer Produktnutzung anbieten.
