2400L/H 24 V 240W BLDC Motor Wasserpumpe für Fahrzeugkühlkreislaufsystem

Verstärkung/Umwälzung/variable Frequenz/geräuscharm/Kreiselpumpen-PWM-Steuerung/Fehlerdiagnose

Bextreme Shell OWP-BL43-408T SERIE bürstenlose Gleichstrom-Wasserpumpe

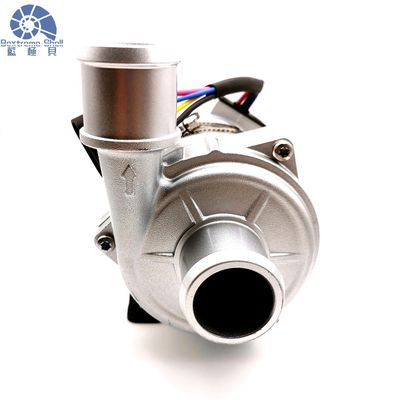

Die Kfz-Wasserpumpe OWP-BL43-408T.Diese effiziente Pumpe arbeitet in einem Eingangsspannungsbereich von 18–32 V (24 V) mit einer Leistung von 240 W.Mit einer Nennförderhöhe von 17 m und einer Förderleistung von 2400 l/h sorgt diese Kreiselpumpe für optimale Leistung.Es ist mit verschiedenen vorteilhaften Funktionen wie Trockenlaufschutz, Wasserdichtigkeit (Schutzart IP68) und geringem Stromverbrauch ausgestattet.Für einen leisen Betrieb liegt der Geräuschpegel unter 61 dB.Darüber hinaus bietet es eine PWM-Signalgeschwindigkeitssteuerung, eine Konstantflusssteuerung und einen Diagnosesignalausgang.Mit ihren Schutzfunktionen wie Verpolungs-, Überspannungs-, Überstrom-, Überlast- und Übertemperaturschutz garantiert die Wasserpumpe OWP-BL43-408T Langlebigkeit und Zuverlässigkeit.

■Anwendungen

Weit verbreitet in Hybridbussen, Hybrid-Pkw, Elektrofahrzeugen, Zügen, Schiffen und anderen Heiz- und Kühlkreislaufsystemen.

Diese elektronische Wasserpumpe mit kompakter Struktur, geringer Größe, einfacher Installation und hohem Wirkungsgrad ist eine einstufige Kreiselwasserpumpe. Das Gehäuse der Wasserpumpe besteht aus einer hochwertigen Aluminiumdruckgusslegierung. Der BLDC-Motor im Inneren ermöglicht den kontinuierlichen Betrieb unserer Pumpen ohne Wartung und wird von unseren Kunden wegen seiner guten Qualität, langen Lebensdauer und niedrigen Wartungskosten geschätzt.

■Antriebsgerät (einschließlich Motor)

Antriebsrotor: PPS-Kunststoffkapselmagnet

Schrauben und Muttern: Edelstahl SUS 304

Antriebsmotor: bürstenloser Gleichstrommotor

Motordrahtrahmen: PPA GF

Pumpengehäuse: Aluminiumdruckgussgehäuse mit Sandstrahl- und Eloxal- + PE-Pulverbeschichtung.

Halterung: Stahl

Halterungsbügel: Edelstahl US 304

Wasserdicht basierend auf der Schutzart IP68 (EN60529)

Steckermodell: AMP282106-1 (passender Stecker AMP282088-1)

Düsendurchmesser: 38 mm (1,5 Zoll)

■Eigenschaften

Diagnosesignalausgang

Mit konstanter Durchflussregelung

Verpolungsschutz

Trockenlaufschutz

Überspannungs- und Überstromschutz

Überlast- und Übertemperaturschutz

Zentrifugalpumpe

Magnetische Kraftübertragung

Bürstenloser Gleichstrommotor mit hohem Wirkungsgrad, geringer Stromverbrauch, hoher Wirkungsgrad, lange Lebensdauer.

Mit breitem Betriebstemperaturbereich

Drehzahlregelung durch PWM-Signal

■Technische Beschreibung (zugehörige Teile in Kontakt mit der Flüssigkeit)

Pumpenkopfgehäuse: Druckguss-Aluminiumlegierungen

Laufrad: PPS+GF

Schildhohlraum: PPS+GF

Wellenhülse: Karborund-Verbundwerkstoffe

Schaft: Schaft aus Edelstahl (3CR14).

Magnetgehäuse: PPS-Kunststoffkapselung

Dichtungsring: EPDM

EMV: Klasse 3

Lärm: ≤61 dB

■Leistungsparameter

■PWM-Charakter

Die empfohlene Drahtgröße beträgt (basierend auf einem Spannungsabfall von 3 %).

* Die Länge des Kabels gibt den Abstand von der Pumpe zur Batterie an

■Elektrischer Parameter

Steckermodell und die entsprechenden elektrischen Eigenschaften (wie unten gezeigt)

■ Temperaturparameter

Mittlere Flüssigkeitstemperatur: -40℃ bis +85℃ (-40°F bis +185°F)

Arbeitsumgebungstemperatur: -40℃ bis +120℃ (-40°F bis +248°F)

Lagertemperatur: -40℃ bis +70℃ (-40°F bis +158°F)

(bis zu 100 ℃, aber dadurch verkürzt sich die Lebensdauer)

Mittlere Flüssigkeit: Flüssigkeitsmischung (Wasser mit weniger als 60 % Glykol).

■ Systemdruck

-0,2 bis 2,5 bar (100℃ (212°F).

Die Lebensdauer beträgt mehr als 20.000 Stunden, basierend auf der Nennspannung und einer Umgebungstemperatur von 36 °C (86 °F).

■ Spannungsbereich

Wasserpumpe mit Nennspannung 24 V, Arbeitsbereich 18 V – 32 V

Obwohl der Motor in einem weiten Spannungs- und Temperaturbereich eingesetzt werden kann, beeinträchtigen zu hohe oder zu niedrige Spannungen und Temperaturen jedoch die Lebensdauer des Motors. Die Pumpe darf daher keiner Wärmestrahlung aus der Umgebung ausgesetzt werden.

■ Montageanleitung

Bei den Pumpen der Serie OWP-BL43-408T handelt es sich um Kreiselpumpen, die vorgefüllte,

Die Pumpe wird in der untersten Position des Systems installiert, um sicherzustellen, dass das Laufrad immer in die Flüssigkeit eingetaucht ist, oder die Pumpe wird vor dem Einschalten vorgefüllt.

1: Diese elektrische Wasserpumpe sollte nicht trocken laufen, obwohl sie 15 Minuten lang trocken laufen kann (nach 15 Minuten Trockenlauf stoppt sie automatisch). Trockenlauf verursacht Geräusche und erhöht auch den Abrieb an der Welle Wellenhülse.

2: Verwenden Sie das Rohr mit dem empfohlenen Durchmesser, um den Pumpeneinlass zu verbinden. Wenn Sie einen Schlauch mit kleinerem Durchmesser für den Pumpeneinlass verwenden, kann die Außenluft aufgrund des Unterdrucks in der Pumpe leichter durch die Rohrleitung in die Pumpe eindringen, was zu einer Verschlechterung der Pumpenleistung führt Außerdem beschädigen die Luftblasen die Pumpe.

3: Von der Pumpeneinlassrichtung aus gesehen dreht sich das Laufrad im Uhrzeigersinn (siehe Pfeil am Auslassanschluss).

4: Die Pumpe kann vertikal oder horizontal installiert werden (siehe Abbildung 1). Bei vertikaler Installation sollte die Auslassöffnung nach oben zeigen.

5: Um Trockenlauf zu vermeiden (Luft bleibt im Laufrad stecken), sollte die Auslassöffnung der Wasserpumpe vertikal oder an der Oberseite des Laufrads angebracht sein.(siehe Abbildung 1)

6: Das angeschlossene Rohr sollte vertikal montiert werden (oder kein Winkelstück im Abstand von 20 cm), damit die Luft leicht austreten kann. Das Auslassrohr sollte nicht weniger als 90 Grad Winkelstück verwendet werden (siehe Abbildung 2).

7: Meerwasser oder andere starke Verschmutzungen mit grobkörniger Verunreinigungsflüssigkeit können nicht als flüssiges Medium verwendet werden.
