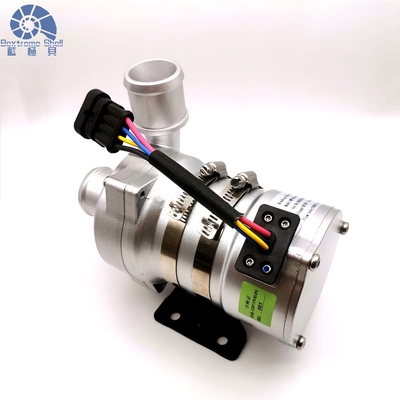

240 Watt BLDC-Wasserpumpe PWM-Signalgeschwindigkeitsregelung für Kühlgeräte der Industrie

240 Watt Bextreme Shell BLDC Wasserpumpe mit PWM Signalgeschwindigkeitsregelung für flüssiggekühlte Kühlgeräte und Energiespeicher usw.

Diese elektronische Wasserpumpe mit kompakter Struktur, geringer Größe, einfacher Installation und hoher Effizienz ist eine einstufige Zentrifugalwasserpumpe.Der Körper der Wasserpumpe besteht aus hochwertiger AluminiumlegierungDer.BLDC-Motor im Inneren ermöglicht unseren Pumpen einen kontinuierlichen Betrieb ohne Wartung und wird von unseren Kunden für seine gute Qualität, lange Lebensdauer und niedrige Wartungskosten vertraut.Bextreme Shell OWP-BL43-408T-Serie mit PWM-Geschwindigkeitsregelung.Technische Daten erhalten bitte klicken Hier ist es.

Bextreme Shell OWP-BL43-408T SERIES Bürstenlose Gleichstromwasserpumpe

Steigerung/Zirkulation/Variable-Frequenz/Niedriglärm/PWM-Steuerung der Zentrifugalpumpe/Fehldiagnostik

■ Verkaufsstellen

• Ausgangssignal für die Diagnose
• mit einer Leistung von mehr als 1000 W
• Umgekehrter Polaritätsschutz
• Trockenlaufschutz
• Überspannung, Überstromschutz
• Überlastung, Übertemperaturschutz
• Zentrifugalpumpe
• Magnetkraftübertragung
• Hochwirksamer bürstenloser Gleichstrommotor, geringer Stromverbrauch, hoher Wirkungsgrad, lange Lebensdauer.
• mit einem breiten Betriebstemperaturbereich
• Steuerung der PWM-Signalgeschwindigkeit

■Technische Beschreibung (verwandte Teile, die mit der Flüssigkeit in Berührung kommen)

Gehäuse für Pumpenköpfe: Druckguss aus Aluminiumlegierungen

Impeller: PPS+GF

Schildkavität: PPS+GF

Schachthülle: Verbundwerkstoffe aus Carborundum

Schacht: aus Edelstahl ((3CR14)

Magnetgehäuse: PPS-Kunststoffkapsel

Siegelring: EPDM

EMV: Stufe 3

Geräusche:≤ 61 dB

■Antriebseinrichtung

Antriebsrotor: PPS-Kapselmagnet aus Kunststoff

Schrauben und Muttern: SUS 304 aus rostfreiem Stahl

Antriebsmotor: Bürstenloser Gleichstrommotor

Motordrahtrahmen: PPA GF

Pumpengehäuse: Druckguss-Aluminiumgehäuse mit Sandstrahlen und Anodisierung + PE-Pulverbeschichtung.

Klammer: aus Stahl

Klammerring: aus Edelstahl US 304

Wasserdicht nach IP68 (en60529)

Anschlussmodell: AMP282106-1 (gemäßgestellter Stecker AMP282088-1)

Durchmesser der Düse: 38 mm (1,5 Zoll)

■Elektrische Parameter

Modell des Steckers und entsprechende elektrische Eigenschaften (siehe unten)

■PWM-Karakter

Empfohlene Drahtgröße ist (basierend auf einem Spannungsabfall von 3%)

* Die Länge des Drahtes bedeutet den Abstand von der Pumpe zur Batterie

■Leistungsparameter

■ Temperaturparameter

Durchschnittliche Flüssigkeitstemperatur: -40°C bis +85°C (-40°F bis +185°F)

Arbeitsumgebungstemperatur: -40°C bis +120°C (-40°F bis +248°F)

Aufbewahrungstemperatur: -40°C bis +70°C

(bis zu 100 °C, aber dies verkürzt die Lebensdauer)

Flüssigkeit: Flüssigkeitsgemisch (Wasser mit weniger als 60% Glykol)

■ Spannungsbereich

Nennwert DC24V Wasserpumpe, Betriebsbereich 18V - 32V

Obwohl der Motor in einem breiten Spannungs- und Temperaturbereich eingesetzt werden kann, beeinträchtigen eine übermäßige oder zu niedrige Spannung und Temperatur die Lebensdauer des BLDC-Motors.Die Pumpe darf nicht der Umgebungswärme ausgesetzt werden..

■ Außendimensionen

■ Montageanleitung

Die Pumpen der Baureihe OWP-BL43-408T sind Zentrifugalpumpen, die vorgefüllt werden müssen.

Die Pumpe ist in der untersten Position des Systems installiert, um sicherzustellen, dass der Rädling immer in die Flüssigkeit eingetaucht ist, oder die Pumpe vor dem Einschalten vorgefüllt wird.

1:Diese elektrische Wasserpumpe sollte nicht trocken laufen, obwohl sie 15 Minuten lang trocken laufen kann (nach 15 Minuten Trockenlaufen wird sie automatisch aufhören), Trockenlaufen wird Lärm machen,auch die Abnutzung der Welle und des Wellenhülses erhöht.

2:Verwenden Sie das empfohlene Durchmesserrohr, das den Pumpeneingang verbindet, wenn Sie einen kleineren Durchmesser Schlauchpumpen-Eingang verwenden.die Außenluft leichter durch die Pipeline in die Pumpe gelangen, wird es die Pumpe Leistung Verschlechterung, und auch die Luftblasen machen Schaden an der Pumpe.

3: Von der Pumpenzugsrichtung aus betrachtet dreht sich der Dreher im Uhrzeigersinn (siehe Pfeil am Ausgang).

4: Die Pumpe kann vertikal oder horizontal montiert werden (siehe Abbildung 1).

5:Um den Trockenlauf zu vermeiden (Luft in der Drehscheibe stecken zu bleiben), sollte der Ausgang der Wasserpumpe vertikal oder oben auf der Drehscheibe sein (siehe Abbildung 1).

6: Das angeschlossene Rohr sollte senkrecht (oder ohne Ellenbogen in 20 cm) montiert sein, damit die Luft leicht entladen wird, das Auslassrohr sollte nicht weniger als 90° Ellenbogen verwendet werden (siehe Abbildung 2).

7: Das Meereswasser oder andere schwere Verunreinigungen mit großer Kornverunreinigungsflüssigkeit können nicht als Flüssigkeitsmedium verwendet werden.

Abbildung 2

Anwendungen

Weit verbreitet in Hybridbussen, Hybrid-Pkw, Elektrofahrzeugen, Zügen, Schiffen und anderen Heiz- und Kühlkreislaufsystemen.
