Produktdetails:
|
| Lassen Sie Spannung laufen: | DC 18V-32V | Maximaler Kopf:: | 20m |
|---|---|---|---|
| Nennstrom &lift: | 2400L/H, H=16M | Lärm: | ≤61dB |
| IP-Klasse: | IP68 | Lebensdauer: | ≥20000h |
| Markieren: | 20 mm bürstenlose Wasserpumpe,IP68 bürstenlose Wasserpumpe,20 mm Gleichstrom-Kühlmittelpumpe |
||

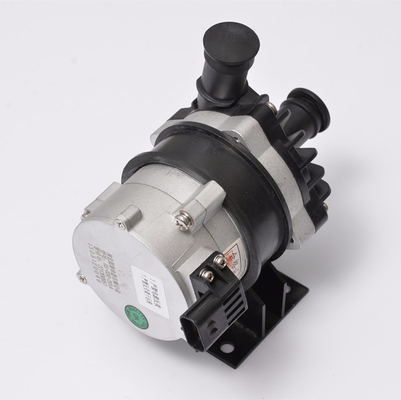

Ladesystem für mobile Elektrofahrzeuge Kfz-Kühlmittel DC Bürstenlose Wasserpumpe
Vorteil:
1. Mit einem 20-mm-Einlass / Auslass-Standard-Autoanschluss und einem speziellen wasserdichten Anschluss können die Pumpen schnell und effizient in Fahrzeuge integriert werden.
2. Mit einer Betriebstemperatur von -40 °C bis 125 °C bieten die TOPSFLO TA60-Motorvorwärm- und Standheizungspumpen den Fahrzeugen auch bei extremen Außentemperaturen und schlechten Wetterbedingungen eine effiziente Arbeitsumgebung.
3. Spezielles Design, um die Arbeitsanforderungen der Autovibration zu erfüllen, die Art und Weise der Autostromversorgung, bei der Spitzenspannung oder instabile Spannung auftreten.
4. Mit Verpolungsschutzfunktion wird die Pumpe nicht durch falsche Verkabelung verbrannt. Auf das spezifische Fahrzeugsystem zugeschnitten.
■ Technische Beschreibung (zugehörige Teile in Kontakt mit der Flüssigkeit)
Pumpenkopfgehäuse: Aluminiumlegierung
Laufrad: PPS+GF
Schildhohlraum: PPS+GF
Wellenhülse: Karborund-Verbundwerkstoffe
Welle: Welle aus Edelstahl (3CR14).
Magnetgehäuse: PPS-Kunststoffummantelung
Dichtring: EPDM
■ Antriebsvorrichtung (einschließlich Motor)
Antriebsrotor: PPS-Kunststoff gekapselter Magnet
Schrauben und Muttern: Edelstahl SUS 304
Antriebsmotor: bürstenloser Motor
Motordrahtrahmen: PPA GF
Pumpengehäuse: Aluminium-Druckgussgehäuse mit Sandstrahlen und Eloxieren + PE-Pulverbeschichtung.
Halterung: Stahlbasis
Halterungsbügel: Edelstahl US 304
Wasserdicht nach Schutzart IP68 (en60529)
Anschlussmodell: AMP282104-1 (passender Stecker AMP282080-1)
Düsendurchmesser: 40 mm (1,5 Zoll)
■Montageanleitung
Die Pumpen der Serie OWP-BL43-426T sind Kreisel-Glykolpumpen, die vorgefüllt werden müssen. Die Pumpe wird in der niedrigsten Position des Systems installiert, um sicherzustellen, dass das Laufrad immer in die Flüssigkeit eingetaucht ist, oder die Pumpe vor dem Einschalten vorgefüllt..
| 1: | Die Pumpe sollte nicht trocken laufen, auch wenn sie 15 Minuten lang trocken laufen kann (nach 15 Minuten Trockenlauf stoppt sie automatisch). Trockenlauf verursacht Geräusche und erhöht auch den Abrieb an Welle und Wellenhülse. |
| 2: | Verwenden Sie das Rohr mit dem empfohlenen Durchmesser, das den Pumpeneinlass verbindet, wenn Sie einen Schlauchpumpeneinlass mit kleinerem Durchmesser verwenden. Aufgrund des Unterdrucks in der Pumpe gelangt die Außenluft leichter durch die Rohrleitung in die Pumpe, wodurch die Pumpenleistung beeinträchtigt wird Auch die Luftblasen beschädigen die Pumpe. |
| 3: | Von der Einlassrichtung der Pumpe aus gesehen dreht sich das Laufrad im Uhrzeigersinn (siehe Pfeil auf dem Auslassanschluss). |
| 4: | Die Pumpe kann vertikal oder horizontal montiert werden (siehe Abbildung 1 ) Bei vertikaler Installation sollte die Auslassöffnung nach oben zeigen . |
| 5: | Um Trockenlauf zu vermeiden (Luft bleibt im Laufrad hängen), sollte die Auslassöffnung der Wasserpumpe vertikal oder im oberen Bereich des Laufrads sein.(siehe Bild 1) |
| 6: | Das angeschlossene Rohr sollte vertikal montiert werden (oder kein Bogen in 20 cm), um die Luft leicht abzuführen, das Auslassrohr sollte nicht weniger als 90 Grad Bogen verwendet werden (siehe Abbildung 2). |
| 7: | Kann nicht das Meerwasser oder andere schwere Verschmutzungen mit großkörniger Verunreinigungsflüssigkeit als flüssiges Medium verwenden. |
Bild 1 Bild 2
■ Temperatur Parameter
Mittlere Flüssigkeitstemperatur: -40℃ bis +85℃ (-40°F bis + 185°F)
Arbeitsumgebungstemperatur: -40℃ bis +120℃ (-40°F bis +248°F)
Lagertemperatur: -40℃ bis +70℃ (-40°F bis +158°F)
(bis zu 100 ℃, verkürzt aber die Lebensdauer)
■Systemdruck
-0,2 bis 2,5 bar (100℃ (212°F).
Die Lebensdauer beträgt mehr als 20.000 Stunden, basierend auf der Nennspannung und einer Umgebungstemperatur von 36 ° C (86 ° F).
■Spannungsbereich
Bewertete 24-V-Wasserpumpe, Arbeitsbereich 18 V - 32 V
Obwohl der Motor in einem breiten Spannungs- und Temperaturbereich eingesetzt werden kann, aber eine zu hohe oder zu niedrige Spannung und Temperatur die Lebensdauer des Motors beeinträchtigt, darf die Pumpe nicht der Umgebungswärmestrahlung ausgesetzt werden.
Medium Flüssigkeit: Flüssigkeitsgemisch (Wasser mit unter 60 % Glykol)
■Elektrischer Parameter
|
Betriebsspannung (VDC) |
Nennleistung
|
Nenndurchfluss (L/H) |
Maße (mm) |
Gewicht (g) |
| 18 V-32 V (24 V) | 240W |
2400 l/h, H=17M |
193*90*159,5 | 2200g |
Steckermodell und die entsprechenden elektrischen Eigenschaften (siehe Abbildung 3):
■Leistungsparameter
