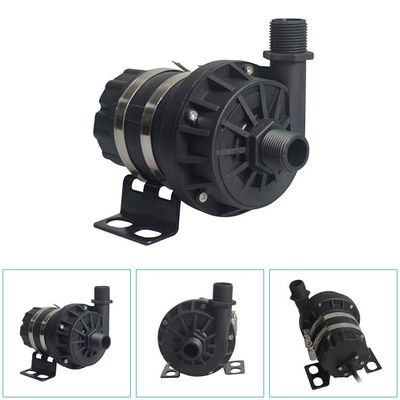

Bürstenlose Zentrifugal-12-V-24-V-DC-Kühlerpumpe DC-Mini-Wasserpumpe

Bürstenlose Zentrifugal-12-V- oder 24-V-DC-Kühlerpumpe DC-Mini-Wasserpumpe

Spezifikation:

1, Strom: 1,4 A,

2, Lärm: weniger als 40 dB,

3, Material: importierte PSA,

4, Rotormaterial: Importiertes Spritzgießen magnetisch,

5, PCBA: 100% importierte Komponenten und Teile

Patentdesign:

Unabhängiges strukturelles Design; PCBA: Patentdesign gegen Beschädigung;Schlagfestes Patentdesign, Rotor ohne Gratdesign

■ Technische Beschreibung (zugehörige Teile in Kontakt mit der Flüssigkeit)

Pumpenkopfgehäuse: Druckguss-Aluminiumlegierungen

Laufrad: PPS+GF

Schildhohlraum: PPS+GF

Wellenhülse: Karborund-Verbundwerkstoffe

Welle: Welle aus Edelstahl (3CR14).

Magnetgehäuse: PPS-Kunststoffummantelung

Dichtring: EPDM

EMV: Klasse 3

Rauschen: ≤60dB

■ Antriebsvorrichtung (einschließlich Motor)

Antriebsrotor: PPS-Kunststoff gekapselter Magnet

Schrauben und Muttern: Edelstahl SUS 304

Antriebsmotor: bürstenloser Gleichstrommotor

Motordrahtrahmen: PPA GF

Pumpengehäuse: Aluminium-Druckgussgehäuse mit Sandstrahlen und Eloxieren + PE-Pulverbeschichtung.

Halterung: Stahl

Halterungsbügel: Edelstahl US 304

Wasserdicht nach Schutzart IP68 (en60529)

Anschlussmodell: 325304061AAH (passender Stecker 325304061AMH)

Düsendurchmesser: 41 mm (1,61 Zoll)

240W 24VDC EWP Elektrische Wasserpumpe Für Energiespeicher-Kühlsystem

■Montageanleitung

Pumpen der Serie OWP-BL43-402CAN sind Kreiselpumpen, die vorgefüllte,

Die Pumpe wird an der niedrigsten Position des Systems installiert, um sicherzustellen, dass das Laufrad immer in die Flüssigkeit eingetaucht ist, oder die Pumpe vor dem Einschalten vorgefüllt.



1: Die Pumpe sollte nicht trocken laufen, obwohl sie 15 Minuten lang trocken laufen kann (nach 15 Minuten Trockenlauf stoppt sie automatisch). Trockenlauf verursacht Geräusche und erhöht auch den Abrieb an Welle und Wellenhülse.

2: Verwenden Sie das Rohr mit dem empfohlenen Durchmesser, das den Pumpeneinlass verbindet, wenn Sie einen Schlauchpumpeneinlass mit kleinerem Durchmesser verwenden. Aufgrund des Unterdrucks in der Pumpe gelangt die Außenluft leichter durch die Rohrleitung in die Pumpe, wodurch die Pumpenleistung beeinträchtigt wird , und auch die Luftblasen beschädigen die Pumpe.

3: Von der Einlassrichtung der Pumpe aus gesehen dreht sich das Laufrad im Uhrzeigersinn (siehe Pfeil auf dem Auslassanschluss).

4: Die Pumpe kann vertikal oder horizontal montiert werden (siehe Abbildung 1 ) Bei vertikaler Installation sollte die Auslassöffnung nach oben zeigen .

5: Um Trockenlauf zu vermeiden (Luft bleibt im Laufrad hängen), sollte die Auslassöffnung der Wasserpumpe vertikal oder oben am Laufrad sein.(siehe Bild 1)

6: Das angeschlossene Rohr sollte vertikal montiert sein (oder kein Bogen in 20 cm), um die Luft leicht abzuführen, das Auslassrohr sollte nicht weniger als 90 Grad Bogen verwendet werden (siehe Abbildung 2).

7: Kann nicht das Meerwasser oder andere schwere Verschmutzung mit großkörniger Verunreinigungsflüssigkeit als flüssiges Medium verwenden.

Bild 1 Bild 2

■ Temperatur Parameter

Mittlere Flüssigkeitstemperatur: -40℃ bis +85℃ (-40°F bis + 185°F)

Arbeitsumgebungstemperatur: -40℃ bis +85℃ (-40°F bis +185°F)

Lagertemperatur: -40℃ bis +70℃ (-40°F bis +158°F)

(bis zu 100 ℃, verkürzt aber die Lebensdauer)

■Systemdruck

-0,2 bis 2,5 bar (100℃ (212°F).

Die Lebensdauer beträgt mehr als 20.000 Stunden, basierend auf der Nennspannung und einer Umgebungstemperatur von 36 ° C (86 ° F).

■Spannungsbereich

Bewertete 24-V-Wasserpumpe, Arbeitsbereich 18 V - 32 V

Obwohl der Motor in einem breiten Spannungs- und Temperaturbereich eingesetzt werden kann, aber eine zu hohe oder zu niedrige Spannung und Temperatur die Lebensdauer des Motors beeinträchtigt, darf die Pumpe nicht der Umgebungswärmestrahlung ausgesetzt werden.

Medium Flüssigkeit: Flüssigkeitsgemisch (Wasser mit unter 60 % Glykol)

■Elektrischer Parameter

Steckermodell und die entsprechenden elektrischen Eigenschaften (siehe Abbildung 3):

■Aufmerksamkeiten

1. Arbeitsumgebungstemperatur: -40 ℃ - 120 ℃, sollte versuchen, während der Installation die Nähe von Drei-Element-Katalysator, Gasableitungssystem und Motor zu vermeiden, um die Arbeitsumgebungstemperatur sicherzustellen.

2. Die Einbaulage der Wasserpumpe sollte möglichst nahe am Niedrigwasserspiegel liegen, um die Lebensdauer der Pumpe zu verlängern.

4. Bitte verwenden Sie die Pumpe weit weg von der staubigen Umgebung, der Staub ist schädlich, um die Lebensdauer zu verkürzen

5. Achten Sie auf die Reinheit des Wassers, vermeiden Sie Staus und blockierte Laufräder, um die Lebensdauer der Pumpe zu verringern

 Leistungsparameter

■Externe Dimension
