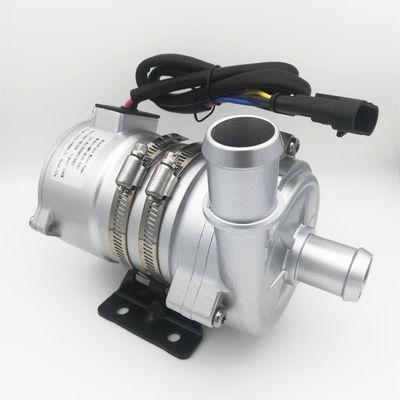

Rezirkulierende elektrische Automobilselbstpumpe des Wasser-IP68

12v 24vdc der Wasserpumpe DCs mini versenkbare schwanzlose kleine Umlaufpumpe

ist elektronische Wasserpumpe mit 2 Reihen ein niedriger Energieverbrauch und eine Wasserpumpe der hohen Leistungsfähigkeit, die von unserer Firma gestartet wird. Die Eigenschaften dieser Pumpe sind: kleine, leichte, Kompaktbauweise, breite Anwendungsumwelt und Plattformentwicklungsentwurf.

Dauerleistung:
Stromversorgungsspannungsänderung zwischen DC12V | 18 v und der Wasserpumpenenergie bleiben im Allgemeinen unverändert.
Die Spannung zwischen dem DC24V | 32 v-Änderung, Pumpenenergie bleiben im Allgemeinen unverändert.

Überspannungsschutz:
18 v, Pumpenstromversorgungsspannung ist höher als die Pumpe in den Ausfallschutz, Spannungsrückkehr zu normalem, die hintere tonormal Arbeit der Pumpe. Wasserpumpe, Stromversorgungsspannung ist höher als 33 v-Pumpe in den Ausfallschutz, Spannungsrückkehr zu normalem, die Pumpe zurück zu normaler Arbeit.

Überziehschutzanlage:
Wenn die Rohrleitung durch Verunreinigungen in der Wasserpumpe verursacht hat, blockierte das Binden, nachdem dem Beseitigen der Wasserpumpenenergie, den laufenden Wasserpumpenhalt (Wasserpumpenmotor nach dem Wiederanlauf 20mal, in Folge, wenn der Zustand noch nicht den arbeitenden Verschlossenrotorpumpenhalt zu beseitigen ist), Verschlossenrotorzustand, die Pumpenwiederaufnahme neu zu starten, war häufig Arbeit.

Trockener laufender Schutz:
Angeschlossen nicht an das Zirkulationsmedium in der Rohrleitung, Wasserpumpen-Geschwindigkeitsreduzierungsoperation, Betrieb, geschlossen nach Minute 15 nach Stillstandszeitbedarfsenergie schweres Qi; Die trockene Operation der Wasserpumpe im Stadium der Verringerung der Geschwindigkeit, die Wasserversorgung wird, die Wasserpumpe zurückgeht zur normalen Arbeit wiederhergestellt.

■Technische Beschreibung (in Verbindung stehende Teile in Verbindung mit der Flüssigkeit)

Pumpenhauptwohnung: Aluminiumlegierungen des Druckgusses

Antreiber: PPS+GF

Schildhohlraum: PPS+GF

Wellenärmel: Karborundumverbundwerkstoffe

Welle: Welle des Edelstahls (3CR14)

Magnetwohnung: PPSplastik-capsulation

Siegelring: EPDM

EMC: Grad 3

Geräusche: ≤60dB

■Treibendes Gerät (einschließlich Motor)

Fahren des Rotors: Capsulated Plastikmagnet PPSs

Schrauben und Nüsse: Edelstahl des SUS 304

Antriebsmotor: schwanzloser DC-Motor

Bewegungsdrahtrahmen: PPA GF

Pumpengehäuse: Druckgießender Aluminiumfall mit dem Sandstrahlen und der Anodisierung der +PE-Pulverbeschichtung.

Klammer: Stahl

Klammerband: Edelstahl US 304

Wasserdichtes basiert auf Bewertung IP68 (en60529)

Verbindungsstückmodell: 325304061AAH (zusammengebrachter Stecker 325304061AMH)

Düsendurchmesser: 41mm (1,61 Zoll)

■Befestigung von Anweisung

OWP-BL43-402CAN Reihenpumpen sind Kreiselpumpen, die vor-gefülltes erfordern,

Die Pumpe installiert in die niedrigste Position des Systems, um zu garantieren, dass der Antreiber immer in der Flüssigkeit untergetaucht wird oder vor-gefüllt die Pumpe vor Energie an.



1: Pumpe sollte nicht trocken-laufen lassen, obwohl sie kann, trocken-laufen lassend für 15 Minuten (nach 15 Minuten trocken-laufen lassend, stoppt sie automatisch), trockener laufender Wille macht Geräusche und Abnutzung auf die Welle und den Wellenärmel auch erhöhen.

2: Benutzen Sie das empfohlene Durchmesserrohr, das den Pumpeneinlaß anschließt, wenn Sie einen Schlauchpumpeneinlaß mit kleinem Durchmesser benutzen, wegen des Unterdrucks in der Pumpe, die einfachere Außenluft hereinkommen zur Pumpe durch die Rohrleitung, lässt sie die Pumpenleistungsverminderung und die Luftblasen Schaden der Pumpe auch machen.

3: Wie von der Pumpeneinlassrichtung angesehen, dreht sich der Antreiber nach rechts (sehen den Pfeil auf der Abflussöffnung).

4: Die Pumpe kann vertikal installiert sein oder horizontal angebracht werden (siehe Tabelle 1), wenn Sie vertikal installiert werden, die Abflussöffnung, sollte aufwärts sein.

5: Um den trockenen Betrieb zu vermeiden (Luft erhalten im Antreiber gehaftet), sollte die Wasserpumpen-Abflussöffnung im Oberleder des Antreibers vertikal oder sein. (siehe Tabelle 1)

6: Das verbundene Rohr sollte vertikal angebracht werden (oder kein Ellbogen in 20cm) um die Luft zu machen, die leicht, das Ableitungsrohr entladen wird, sollte nicht kleiner verwendet werden, als 90 Grad stoßen (siehe Tabelle 2).

7: Kann das Meerwasser oder andere schwere Verschmutzung mit großer Kornverunreinigungsflüssigkeit nicht als das flüssige Medium verwenden.

Abbildung 1-Abbildung 2

■Temperaturparameter

Mittlere flüssige Temperatur: -40℃ zu +85℃ (- 40°F zu + 185°F)

Arbeitende umgebende Temperatur: -40℃ zu +85℃ (- 40°F zu +185°F)

Lagertemperatur: -40℃ zu +70℃ (- 40°F zu +158°F)

(verkürzen ℃ bis 100, aber es die Nutzungsdauer)

■Systemdruck

-0,2 bis Stange 2,5 (100℃ (212°F).

Die Nutzungsdauer ist mehr als 20.000 Stunden, die auf der Nennspannung und basieren der umgebenden Temperatur 36℃ (86°F).

■Spannungsbereich

Bewertete Pumpe des Wassers 24V, durchführbare Strecke 18V - 32V

Obgleich der Motor in einer breiten Palette der Spannung und der Temperatur benutzt werden kann, aber übermäßige oder zu Niederspannung und Temperatur die Nutzungsdauer des Motors beeinflussen, kann die Pumpe nicht der umgebenden Wärmestrahlung ausgesetzt werden.

Mittlere Flüssigkeit: flüssige Mischung (Wasser mit unter 60% Glykol)

■Elektrischer Parameter

Aufmerksamkeit

1. Arbeitende umgebende Temperatur: - 40℃--120℃, sollte versuchen, nah an dem katalytischen Dreielement, GasAbflussrohrsystem zu vermeiden und Maschine während der Installation, stellen die Arbeitsbereichtemperatur sicher.

2.The Einbauposition der Wasserpumpe sollte nah an dem Niedrigwasserniveau, die Nutzungsdauer der Pumpe so viel wie möglich verlängern.

4. Benutzen Sie bitte die Pumpe weit von die staubige Umwelt, der Staub ist schädlich, die Nutzungsdauer zu verringern

5. Lohnaufmerksamkeit zur Reinheit des Wassers, vermeidet zum Stau und Antreiber-blockierte, um die Nutzungsdauer der Pumpe zu verringern

 Leistungsparameter

■Außenmaß
