Produktdetails:
|
Lassen Sie Spannung laufen: | DC 18V-32V | Max Flow:: | 3000L/H |
---|---|---|---|
Maximaler Kopf:: | 21M | Nennstrom &lift: | 2000L/H, H=21M |
Geräusche: | ≤61dB | IP-Grad: | IP68 |
Nutzungsdauer: | ≥20000h | ||
Markieren: | Emp-Maschinen-Kühlmittel-Pumpe,BLDC-Maschinen-Kühlmittel-Pumpe,Hochdruckpumpe des kühlmittels 24VDC |

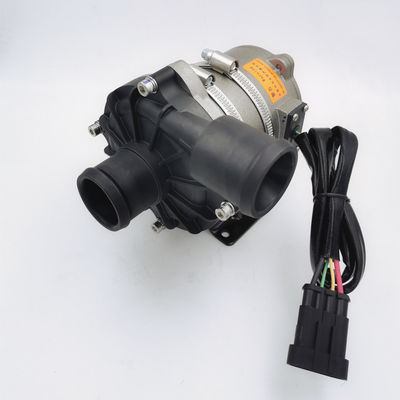

BSP-P300-CAN REIHEN-schwanzlose DC-Wasserpumpe
Förderung/Zirkulation/Variabel-Frequenz/lärmarme/des Schildes pump/CAN Steuerung
Changzhou Bextreme Shell Motor Technology Co. , Ltd.
■Anwendungen
Sie waren in den hybriden Bussen, in den hybriden Personenkraftwagen, in den Elektro-Mobilen, in den Zügen, in den Schiffen und im System anderer Heizungs- und Abkühlenzirkulation weitverbreitet.
■Eigenschaften
◆Kreiselpumpe
◆Magnetische Kraftübertragung (Schildpumpenstruktur)
◆Hohe Leistungsfähigkeit schwanzloser DC-Motor, Leistungsaufnahme der geringen Energie, hohe Leistungsfähigkeit, lange Nutzungsdauer.
◆Mit einer breiten Palette der Betriebstemperatur
◆KÖNNEN Sie steuernd
◆Mit der Kontrolle des konstanten Flusses
◆Rückpolaritätsschutz
◆Trockener laufender Schutz
◆Über Spannung über gegenwärtigem Schutz
◆Überlastung, Übertemperaturschutz
■Technische Beschreibung (in Verbindung stehende Teile in Verbindung mit der Flüssigkeit)
Pumpenhauptwohnung: PPS+GF
Antreiber: PPS+GF
Schildhohlraum: PPS+GF
Wellenärmel: Kohlenstoffharzverbundwerkstoffe
Welle: Edelstahlwelle
Magnetwohnung: Nylon- Plastik-capsulation
Siegelring: EPDM
■Treibendes Gerät (einschließlich Motor)
Fahren des Elektromagneten: Nyloncapsulated Plastikmagnet
Schrauben und Nüsse: Edelstahl des SUS 304
Antriebsmotor: schwanzloser Motor
Motor-wireframe: PPA GF
Pumpengehäuse: Druckgießender Aluminiumfall mit Sandstrahlen- und Imprägnierungsbehandlung
Klammer: Kohlenstoffstahl
Klammerband: Edelstahl des SUS 304
Wasserdichtes basiert auf Bewertung IP68 (en60529)
Verbindungsstückmodell: AMP282106-1 (brachte PlugAMP282088-1) zusammen
Düsendurchmesser: 40mm/25mm
■Vorbildliches Specifications
BSP-P300-CAN-25 (25mm Düse)
BSP-P300-CAN-40 (40mm Düse)
■Befestigung von Anweisung
BSP-P300-CAN Reihenpumpen sind Kreiselpumpen, die vor-gefülltes erfordern,
Die Pumpe ist in die niedrigste Position des Systems installiert, um zu garantieren, dass der Antreiber immer in der Flüssigkeit untergetaucht wird, oder vor-gefüllt die Pumpe vor Energie an.
1: Die Pumpe sollte nicht trocken-laufen lassen, obwohl sie kann, trocken-laufen lassend für 15 Minuten (nach 15 Minuten trocken-Betrieb, stoppt sie automatisch den Motor), trockener Betrieb macht Geräusche und Abnutzung auf die Welle und den Wellenärmel auch erhöhen.
2: Benutzen Sie das empfohlene Durchmesserrohr, das den Pumpeneinlaß anschließt, wenn Sie einen Schlauchpumpeneinlaß mit kleinem Durchmesser benutzen, wegen des Unterdrucks in der Pumpe, der einfachere Eingang der Außenluft zur Pumpe durch die Rohrleitung, lässt sie die Pumpenleistungsverminderung und die Luftblasen Schaden der Pumpe auch machen.
3: Wie von der Pumpeneinlassrichtung angesehen, dreht sich der Antreiber nach rechts (sehen den Pfeil auf der Abflussöffnung).
4: Die Pumpe kann vertikal installiert sein oder horizontal angebracht werden (siehe Tabelle 1), wenn Sie vertikal installiert werden, die Abflussöffnung, sollte aufwärts sein.
5: Um den trocken-Betrieb zu vermeiden (die Luft, die im Antreiber gehaftet erhält), sollte die Wasserpumpen-Abflussöffnung im Oberleder des Antreibers vertikal oder sein. (siehe Tabelle 1)
6: Das verbundene Rohr sollte vertikal angebracht werden (oder kein Ellbogen in 20cm) um die Luft zu machen, die leicht, das Ableitungsrohr entladen wird, sollte nicht verwendet werden weniger als 90 Grad
Ellbogen (siehe Tabelle 2).
7: Kann Meerwasser oder andere schwere Verschmutzung mit großer Kornverunreinigungsflüssigkeit nicht als das flüssige Medium verwenden.
■Temperaturparameter
Mittlere flüssige Temperatur: -40℃ zu +100℃ (- 40°F zu + 212°F)
Arbeitende umgebende Temperatur: -40℃ zu +120℃ (- 40°F zu +248°F)
Lagertemperatur: -40℃ zu +70℃ (- 40°F zu +158°F) (℃ bis 100, aber sie verkürzen die Nutzungsdauer)
■Systemdruck
-0,2 bis Stange 2,5 (100℃ (212°F).
Die Nutzungsdauer ist mehr als 20.000 Stunden, die auf der Nennspannung und basieren der umgebenden Temperatur 36℃ (86°F).
■Spannungsbereich
Bewertete Pumpe des Wassers 24V, durchführbare Strecke 18V - 32V
Obgleich der Motor in einer übermäßigen oder zu Niederspannung der breiten Palette der Spannung und der Temperatur, und in der Temperatur benutzt werden kann beeinflußt die Nutzungsdauer des Motors, und die Pumpe kann nicht der umgebenden Wärmestrahlung ausgesetzt werden.
Mittlere Flüssigkeit: reines Wasser, flüssige Mischung (Wasser mit unter 60% Glykol)
Funktions-Spannung (VDC) |
Nennleistung (W) |
Max Flow (L/H) |
Maße (Millimeter) |
Gewicht (g) |
18V-32V (24V) | 300W±10W | 3000L/H | 154*115*132 | 1820g |
Max Head: 21M |
■Elektrischer Parameter
Verbindungsstückmodell und die entsprechenden elektrischen Eigenschaften (siehe Tabelle 3):
Verbindungsstückmodell: AMP282106-1 | 1 | 2 | 3 | 4 | ||
Zusammengebrachtes Verbindungsstückmodell: AMP282088-1 | Boden | DOSE: L | DOSE: H | DC+ |
■Aufmerksamkeit
1. Arbeitende umgebende Temperatur: - 40℃--120℃, sollte versuchen, nah an katalytischen Dreielement, GasAbflussrohrsystem und Maschine zu vermeiden dem während der Installation und stellt die Arbeitsbereichtemperatur sicher.
2. Die Einbauposition der Wasserpumpe sollte nah an dem Niedrigwasserniveau, die Nutzungsdauer der Pumpe so viel wie möglich verlängern.
4. Benutzen Sie bitte die Pumpe weit von die staubige Umwelt, der Staub ist schädlich zu verringert die Nutzungsdauer
5. Lohnaufmerksamkeit zur Reinheit des Wassers, vermeidet zum Stau und Antreiber-blockierte, um die Nutzungsdauer der Pumpe zu verringern
■Leistungsparameter
