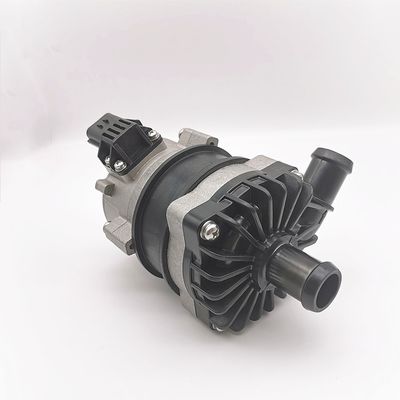

Abkühlende zusätzliche elektrische Wasser-Selbstpumpe 12/24VDC 80W mit PWM-Steuerung

HEV oder elektrische Wasserpumpe des elektrischen Automobils, abkühlende Batterie, Kühlmittelpumpe, Elektroautopumpe

Selbstbewegende elektrische Wasserpumpe der Reihe DKB80

Förderung/Zirkulation/Variabel-Frequenz/lärmarme/des Schildes pump/PWM Steuerung/Signalfeedback

♣Applications

Treffen Sie auf HEV (hybrides elektrisches Fahrzeug), EV (Elektro-Mobile), Züge, Schiffe und System anderer Heizungszirkulations- und Abkühlenzirkulation zu.

1. Hybrides Elektro-Mobil (HEV), Maschine des ausgedehnte Strecken-Elektro-Mobils (EREV) Bewegungsund abkühlender Zyklus des Steuersystems.

2. Reine elektrische Kleinbusse fahren, der Batteriezusatzheizung und des Abkühlens Zyklus der Maschine und abkühlenden des Zyklus des Steuersystems.

3. Abkühlender Zyklus des Turboladers.

4. MaschinenWasserkühlungszyklus.

5. Wasserzyklus des Vorwärmers 12KW.

6. Anderer Kühlsystemgebrauch.

♣Features

♦Single Stadiumskreiselpumpe

♦Magnetic Kraftübertragung (Schildpumpenstruktur)

♦High Leistungsfähigkeit schwanzloser DC-Motor, Leistungsaufnahme der geringen Energie, hohe Leistungsfähigkeit, lange Nutzungsdauer.

Betriebstemperatur ♦With breiter Palette

♦PWM-Signal-Geschwindigkeitskontrolle (optionales SEITEN-Signalfeedback)

♦With Kontrolle konstanten Flusses

♦Reverse Polaritätsschutz

♦Dry laufender Schutz

♦Over Spannung, über gegenwärtigem Schutz

♦Overload, über Temperaturschutz

elektronische Bauelemente des ♦Automobile Grades

♣Technical Beschreibung (die Teile in Verbindung mit der Flüssigkeit)

Pumpenhauptwohnung: PPS+GF

Antreiber: PPS+GF

Schildhohlraum: PPS+GF

Wellenlager: Keramische Waschmaschine des zusammengesetzten materials+ Zirkoniumdioxids des Kohlenstoffharzes

Welle: hohle Edelstahlwelle

Rotor: Nyloneinspritzung verpackt

Siegelring: EPDM

♣Driving Gerät (einschließlich Motor)

Fahren des Elektromagneten: magnet+nylon-Einspritzung verpackt

Schrauben und Nüsse: Edelstahl des SUS 304

Antriebsmotor: schwanzloser Motor

Bewegungsdrahtrahmen: PPA+GF (weiß)

Pumpengehäuse: Aluminiumlegierung

Klammer: Edelstahl des SUS 304

Klammerband: US 304 rostfreies steel+ Gummiring Dämpfung

Wasserdichtes basiert auf Bewertung IP67 (en60529)

Verbindungsstück: 3 Stifte oder 4Pins (mit SEITEN-Signalfeedback)

Düsendurchmesser: 22.6mm (innerer Durchmesser: 16mm)

♣Model Specifications

DKB80-12A (SR/PG)

DKB80-24A (SR/PG)

♣Mounting Anweisung

Pumpen der Reihe DKB80 sind Kreiselpumpen, die vor-gefülltes erfordern,

Die Pumpe installiert in die niedrigste Position des Systems, um zu garantieren, dass der Antreiber immer in der Flüssigkeit untergetaucht wird oder vor-gefüllt die Pumpe vor Energie an.

1: Pumpe sollte nicht trocken-laufen lassen, obwohl sie kann, trocken-laufen lassend für 30 Sekunden (nach 30 Sekunden trocken-laufen lassend, stoppt sie automatisch), trockener laufender Wille macht Geräusche und Abnutzung auf die Welle und den Wellenärmel auch erhöhen.

2: Benutzen Sie das empfohlene Durchmesserrohr, das den Pumpeneinlaß anschließt, wenn Sie einen Schlauchpumpeneinlaß mit kleinem Durchmesser benutzen, wegen des Unterdrucks in der Pumpe, die einfachere Außenluft hereinkommen zur Pumpe durch die Rohrleitung, lässt sie die Pumpenleistungsverminderung und die Luftblasen Schaden der Pumpe auch machen.

3: Wie von der Pumpeneinlassrichtung angesehen, dreht sich der Antreiber nach rechts (sehen den Pfeil auf der Abflussöffnung).

4: Die Pumpe kann vertikal installiert sein oder horizontal angebracht werden (siehe Tabelle 1), wenn Sie vertikal installiert werden, die Abflussöffnung, sollte aufwärts sein.

5: Um den trockenen Betrieb zu vermeiden (Luft erhalten im Antreiber gehaftet), sollte die Wasserpumpen-Abflussöffnung im Oberleder des Antreibers vertikal oder sein. (siehe Tabelle 1)

6: Das verbundene Rohr sollte vertikal angebracht werden (oder kein Ellbogen in 20cm) um die Luft zu machen, die leicht, das Ableitungsrohr entladen wird, sollte nicht verwendet werden weniger als 90 Grad

Ellbogen (siehe Tabelle 2).

7: Verwenden Sie das Meerwasser oder andere schwere Verschmutzung mit großer Kornverunreinigungsflüssigkeit nicht als das flüssige Medium.

♣Temperature Parameter

Mittlere flüssige Temperatur: -40℃ zu +120℃ (- 40°F zu + 248°F)

Arbeitende umgebende Temperatur: -40℃ zu +100℃ (- 40°F zu +212°F)

Lagertemperatur: -40℃ zu +70℃ (- 40°F zu +158°F)

(verkürzen ℃ bis 100, aber es die Nutzungsdauer)

♣System Druck

-0,2 bis Stange 2,5 (100℃ (212°F).

Die Nutzungsdauer ist mehr als 20.000 Stunden, die auf der Nennspannung und basieren der umgebenden Temperatur 36℃ (86°F).

♣Voltage Strecke

Bewertete Pumpe des Wassers 12V, durchführbare Strecke 9V - 16V

Bewertete Pumpe des Wassers 24V, durchführbare Strecke 18V - 30V

Obgleich der Motor in einer breiten Palette der Spannung und der Temperatur benutzt werden kann, aber übermäßige oder zu Niederspannung und Temperatur die Nutzungsdauer des Motors beeinflussen, kann die Pumpe nicht der umgebenden Wärmestrahlung ausgesetzt werden.

Mittlere Flüssigkeit: reines Wasser, flüssige Mischung (Wasser mit unter 60% Glykol)

♣ elektrischer Parameter

♣Connector Modell und Stifte

♣ Aufmerksamkeit

1. Arbeitende umgebende Temperatur: -℃ 40--℃ 120, sollte versuchen, nah an dem katalytischen Dreielement, GasAbflussrohrsystem zu vermeiden und Maschine während der Installation, stellen die Arbeitsbereichtemperatur sicher.

2.The Einbauposition der Wasserpumpe sollte nah an dem Niedrigwasserniveau, die Nutzungsdauer der Pumpe so viel wie möglich verlängern.

3. Um Wasserbeständigkeit zu verringern, sollte den Zahlellbogen in der Rohrleitung in der Installation so viel wie möglich verringern, sicherstellen keinen irgendeinen Ellbogen innerhalb 20 cm von der Pumpe.

4. Benutzen Sie bitte die Pumpe weit von die staubige Umwelt, der Staub ist schädlich, die Nutzungsdauer zu verringern

5. Lohnaufmerksamkeit zur Reinheit des Wassers, vermeidet zum Stau und Antreiber-blockierte, um die Nutzungsdauer der Pumpe zu verringern.

♣Curve Diagramm

♣Overall Maße
