Produktdetails:
|
Lassen Sie Spannung laufen: | DC 20V-32V | Maximaler Fluss:: | 5000L/H |
---|---|---|---|
Maximaler Kopf:: | 24m | Geräusche: | ≤65dB |
IP-Grad: | IP67 | Nutzungsdauer: | ≥20000h |
maximale Energie: | 300W | ||
Markieren: | elektrische Wasserhochleistungspumpe,Elektrische Maschinen-Wasser-Pumpe |

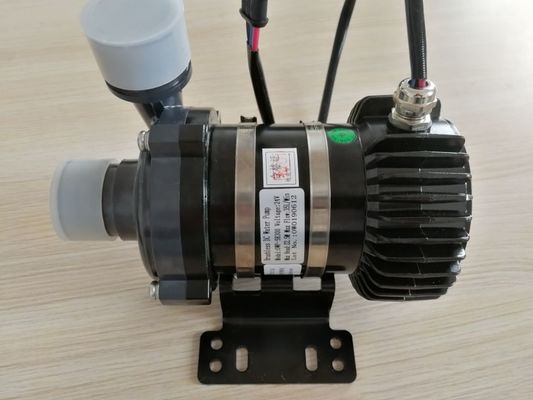

Schwanzlose Pumpe des Wassers OWP-SH300
Förderung/Zirkulation/Variabel-Frequenz/lärmarmes/Kreiselpumpe
PWM-Steuerung/KANN TRANSPORTIEREN (optional)
Kurze Einleitung und technische Spezifikationen
1, elektrische Wasserpumpenanwendung:
Definition der Kreiselpumpe:
Kreiselpumpen werden benutzt, um Flüssigkeiten zu transportieren durch die Umwandlung der kinetischen Rotationsenergie zum hydrodynamischen
Energie des flüssigen Flusses. Die Rotationsenergie kommt gewöhnlich von einer Maschine oder von einem Elektromotor. Die Flüssigkeit kommt die Pumpe
Antreiber entlang oder nahe zur drehenden Achse und wird durch den Antreiber beschleunigt und radial nach außen fließt in einen Diffusor oder in eine spiralförmige Kammer (Gehäuse), von denen er herausnimmt.
Anwendungen:
Weitverbreitet im hybriden Bus, Kreuzung
Personenkraftwagen, Elektro-Mobile, Züge,
Schiffe und andere Heizung und
abkühlendes Zirkulationssystem.
Strukturelle Eigenschaften:
1: Hauptstruktur: Pumpenkopf, schwanzloser DC-Motor
und Prüfer;
2: Eigenschaften: Kompaktbauweise, starke Dichtung, stark
Anpassungsfähigkeit zur Umwelt und zu den Medien, Struktur und
sind Korrosionsbeständigkeit, hohe Schlagzähigkeit materiell,
mit guter Wärmeableitungsstruktur.
1, Pumpenstruktur des Wassers OWP-SH300
Kurze Einleitung und technische Spezifikationen
Leistungsindex II:
1, Leistungsfähigkeit (H=20m; η≥43%);
2, fließen (H=20m; Q≥ 2000L/H).
Leistungsindex I:
Kopf (H=24±1m; L/H Q=0).
Leistungsindex III:
1, Leistungsfähigkeit (H=16m; η≥52%);
2, fließen (H=16m; Q=3100L/H)
Leistungsindex IV:
1, Leistungsfähigkeit (H=10m; η≥43%);
2, fließen (H=10m; Q=4200L/H).
1, Kurve der Leistung OWP-SH300
Fluss Pumpe des Wassers OWP-SH300 u. Hauptleistungskurve
2, technische Spezifikationen der Pumpe des Wassers OWP-SH300
N0. | Einzelteil | Parameter | Anmerkung |
1 | Nennspannung | DC24V | |
2 | Funktions-Spannung | DC20~32V | |
3 | Nutzungsdauer | ≥20000h | |
4 | Arbeitsgeräusche | DB ≤60 | |
5 | Abkürzungszyklen | Zeiten ≥100000 | |
6 | Umgebende Temperatur | -40℃~105℃ | |
7 | Bewegungsisolierungsgrad | Klasse F | |
8 | Klasse des Schutzes | IP67 | |
9 | Funktionsmedium | Frostschutzflüssigkeit | |
10 | Steuermodus | PWM oder DOSE (optional) |
1, strukturelle Eigenschaften des Wasserpumpen-Kopfes
Pumpenkopf:
1: Spiralförmige Kammer und Antreiber machten durch Hochleistungskunststoffplastik (Kompressionswiderstand, hoch
Stärke, Korrosionsbeständigkeit);
2: Eigenschaften der niedrigen spezifischen Revolution
Antreiberkammer und Antreiberstruktur: Die Beschränkung des Wasserflusses wird erhöht
und der Ablenkungseffekt ist guter, kleiner hydraulischer Verlust; die Wasserbeständigkeitsreibung ist niedrig, die flüssige Schwankung ist klein
3: Die strukturellen Eigenschaften der spiralförmigen Kammer der Hochaufzugpumpe: verbessern Sie die Form des Läuferkanals, spiralförmiger Zunge Winkel
und spiralförmiges Profil; Es kann die Wirbelstromverluste, den Auswirkungsverlust und den Spurjet-Fluss unter Hochdruck gut-verringern.
Strukturelle Eigenschaften des Wasserpumpen-Kopfes
1: Langes Leben, hohe Haltbarkeit;
2: Hohe hydraulische Leistungsfähigkeit (Nennbedingung ≥64%);
3: Gute Stabilität und lärmarm
4: Flache Waschmaschinen:
Die Verschleißfestigkeit des keramischen Lagers wird durch die Anwendung des harten Legierungsmaterials mit hoher Verschleißfestigkeit verbessert, also verbessert sie die Stabilität und die Haltbarkeit.
2: Schwanzlose Bewegungsstruktureigenschaften
Bewegungsstruktur:
1: Die Rotoredelstahlwohnung ist
versiegelt durch Laser geschweißt
) ist das neue Edelstahlmaterial
beständiger gegen Korrosion;
besseres leakproofness b) viel;
2: Die Ständerwicklung:
1, verringern Widerstand, verringern
Wärmeverlust; 2, verringern
Zahl von Wicklungen; Verringern Sie
das Volumen des Raumes.
c) verringern den magnetischen Abstand, verringern
Verlust des magnetischen Flusses;
BLDC-Bewegungsstrukturelle Eigenschaften
1, feste Dichtung, hohe Korrosionsbeständigkeit, stark
mittlere Anpassungsfähigkeit;
2, niedriger Heizwert, niedriger gegenwärtiger und hoher Motor
Leistungsfähigkeit;
3: Der Rotor wird vorbei eingewickelt
Edelstahljacke fest mit vollem Schweißen Lasers, Dichtungsleistung, Korrosionsbeständigkeit sind viel verbessert.
Wasserpumpe Parameter-Auswahl-Tabelle
Kopf (M) | Fluss (l/h) | Energie/(W) | Leistungsfähigkeit | Anwendbarer Rohrwiderstand |
0~8 | 4500~5100 | 256W | ≤40% | ≤8m |
9~12 | 3500~4400 | 256W | 40%~48% | 9~12m |
13~16 | 2800~3400 | 256W | 48%~54% | 13~16m |
17~20 | 2000~2800 | 290W | 44%~50% | 17~20m |
>20 | 0~2100 | 305W | <44% | 20~24m |
DOWNLOAD-SPEZIFIKATIONS-AS FOLGEN
