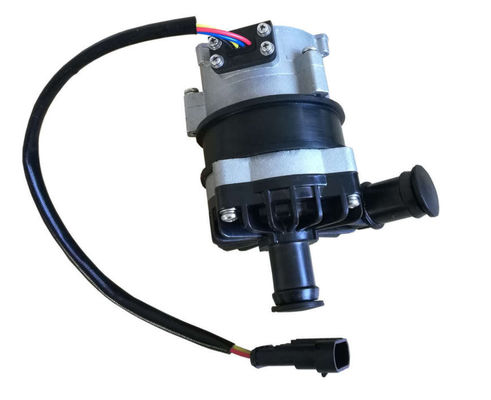

DOSE Schnittstellen-Hybridfahrzeug-Turbolader Intercooler-Wasser-Pumpe

DOSE Schnittstellen-Hybridfahrzeug-Turbolader Intercooler-Wasser-Pumpe
DOSE Schnittstellen-Hybridfahrzeug-Turbolader Intercooler-Wasser-Pumpe

Großes Bild :  DOSE Schnittstellen-Hybridfahrzeug-Turbolader Intercooler-Wasser-Pumpe

Produktdetails:
Herkunftsort: CHINA
Markenname: Decarbon
Modellnummer: OWP-SH120-CAN
Zahlung und Versand AGB:
Min Bestellmenge: 10
Preis: Negotiable
Verpackung Informationen: Karton
Lieferzeit: 20days
Zahlungsbedingungen: T/T im Voraus

DOSE Schnittstellen-Hybridfahrzeug-Turbolader Intercooler-Wasser-Pumpe

Beschreibung
Strömungsgeschwindigkeit: Q=900L/H H=11.5M Nennspannung: 12V, 24V
Material: Aluminiumlegierungswohnung + PPS Nutzungsdauer: Mehr als 20000 Stunden
Medium: Kühlmittel Kommunikation: KANN transportieren
Markieren:

Turboladerpumpe

,

Intercoolerwasserpumpe

,

Turbolader Intercooler-Wasserpumpe




DC 12V/24V mit DOSEN-Schnittstelle schwanzloser Pumpe Wasser des hohe Leistungsfähigkeits-elektrischen Kühlmittels für hybrides elektrisches Fahrzeug

Förderung/Zirkulation/Variabel-Frequenz/lärmarmer/Schild pump/CAN BUS

DOSE Schnittstellen-Hybridfahrzeug-Turbolader Intercooler-Wasser-Pumpe 0


Anwendungen
Weitverbreitet im hybriden Bus, im hybriden Personenkraftwagen, in den Elektro-Mobilen, in den Zügen und in den Schiffen und im System anderer Heizungs- und Abkühlenzirkulation.

Eigenschaften
Kreiselpumpe
◆Magnetische Kraftübertragung (Schildpumpenstruktur)
◆Hohe Leistungsfähigkeit schwanzloser DC-Motor, Leistungsaufnahme der geringen Energie, hohe Leistungsfähigkeit, lange Nutzungsdauer.
◆Mit Betriebstemperatur der breiten Palette
◆PWM-Signal-Geschwindigkeitskontrolle
◆Mit der Kontrolle des konstanten Flusses
◆Rückpolaritätsschutz
◆Trockener laufender Schutz
◆Über Spannung über gegenwärtigem Schutz
◆Überbelasten Sie, über Temperaturschutz

Technische Beschreibung (in Verbindung stehende Teile in Verbindung mit der Flüssigkeit)
Pumpenhauptwohnung: PPS+GF
Antreiber: PPS+GF
Schildhohlraum: PPS+GF
Wellenärmel: Kohlenstoffharzverbundwerkstoffe
Welle: Edelstahlwelle
Magnetwohnung: Nylon- Plastik-capsulation
Siegelring: EPDM

Treibendes Gerät (einschließlich Motor)
Fahren des Elektromagneten: Nyloncapsulated Plastikmagnet
Schrauben und Nüsse: Edelstahl des SUS 304
Antriebsmotor: schwanzloser Motor
Bewegungsdrahtrahmen: PPA GF
Pumpengehäuse: Druckgießender Aluminiumfall mit Sandstrahlen- und Imprägnierungsbehandlung

Klammer: Stahl mit Pulverbeschichtung
Klammerband: #304 rostfreies steel+ Gummiring Dämpfung
Wasserdichtes basiert auf Bewertung IP67 (en60529)
Verbindungsstückmodell: 174359-2 (zusammengebrachter Stecker 174357-2)
Düsendurchmesser: 22.6mm (innerer Durchmesser: 16mm)

Vorbildliches Specifications

OWP-SH120-12ASR
DC 12V mit vorbildlichem Suffix der Schienenplatte: 12ASR




Befestigung von Anweisung

Pumpen der Reihe OWP-SH120 sind Kreiselpumpen, die vor-gefülltes erfordern,
Die Pumpe installiert in die niedrigste Position des Systems, um zu garantieren, dass der Antreiber immer in der Flüssigkeit untergetaucht wird oder vor-gefüllt die Pumpe vor Energie an.

1: Pumpe sollte nicht trocken-laufen lassen, obwohl sie kann, trocken-laufen lassend für 30 Sekunden (nach 30 Sekunden trocken-laufen lassend, stoppt sie automatisch), trockener laufender Wille macht Geräusche und Abnutzung auf die Welle und den Wellenärmel auch erhöhen.

2: Benutzen Sie das empfohlene Durchmesserrohr, das den Pumpeneinlaß anschließt, wenn Sie einen Schlauchpumpeneinlaß mit kleinem Durchmesser benutzen, wegen des Unterdrucks in der Pumpe, die einfachere Außenluft hereinkommen zur Pumpe durch die Rohrleitung, lässt sie die Pumpenleistungsverminderung und die Luftblasen Schaden der Pumpe auch machen.

3: Wie von der Pumpeneinlassrichtung angesehen, dreht sich der Antreiber nach rechts (sehen den Pfeil auf der Abflussöffnung).

4: Die Pumpe kann vertikal installiert sein oder horizontal angebracht werden (siehe Tabelle 1), wenn Sie vertikal installiert werden, die Abflussöffnung, sollte aufwärts sein.

5: Um den trockenen Betrieb zu vermeiden (Luft erhalten im Antreiber gehaftet), sollte die Wasserpumpen-Abflussöffnung im Oberleder des Antreibers vertikal oder sein. (siehe Tabelle 1)

6: Das verbundene Rohr sollte vertikal angebracht werden (oder kein Ellbogen in 20cm) um die Luft zu machen, die leicht, das Ableitungsrohr entladen wird, sollte nicht verwendet werden weniger als 90 Grad
Ellbogen (siehe Tabelle 2).

7: Kann das Meerwasser oder andere schwere Verschmutzung mit großer Kornverunreinigungsflüssigkeit nicht als das flüssige Medium verwenden.

DOSE Schnittstellen-Hybridfahrzeug-Turbolader Intercooler-Wasser-Pumpe 1



Temperaturparameter
Mittlere flüssige Temperatur: -40℃ zu +100℃ (- 40°F zu + 212°F)
Arbeitende umgebende Temperatur: -40℃ zu +120℃ (- 40°F zu +248°F)
Lagertemperatur: -40℃ zu +70℃ (- 40°F zu +158°F) (℃ bis 100, aber sie verkürzen die Nutzungsdauer)
Systemdruck
-0,2 bis Stange 2,5 (100℃ (212°F).
Die Nutzungsdauer ist mehr als 20.000 Stunden, die auf der Nennspannung und basieren der umgebenden Temperatur 36℃ (86°F).
Spannungsbereich
Bewertete Pumpe des Wassers 12V, durchführbare Strecke 9V - 16V
Obgleich der Motor in einer breiten Palette der Spannung und der Temperatur benutzt werden kann, aber übermäßige oder zu Niederspannung und Temperatur die Nutzungsdauer des Motors beeinflussen, kann die Pumpe nicht der umgebenden Wärmestrahlung ausgesetzt werden.
Mittlere Flüssigkeit: reines Wasser, flüssige Mischung (Wasser mit unter 60% Glykol)



Elektrischer Parameter

Funktions-Spannung
(VDC)

Nennleistung
(W)

Nennstrom
(L/H)

Maße
(Millimeter)

Gewicht
(g)

9V-16V (12V) 120W Q=900L/H H=11.5M 129*107*80 750g









Verbindungsstückmodell und die entsprechenden elektrischen Eigenschaften (siehe Tabelle 3):


AMP282106-1 1 (rot) 2 (gelb) 3 (Blau) 4 (Schwarzes)
(brachte Stecker AMP282109-1) zusammen +12V PWM Störungsfeedback Boden






DOSE Schnittstellen-Hybridfahrzeug-Turbolader Intercooler-Wasser-Pumpe 2


PWM-Charakter


Arbeitszyklus Beschreibung

Anmerkung:
1: Metrischer Fehler 2% des PWM-Arbeitszyklus
2: PWM-Spannung: 12VDC, Frequenz: 1 kHz
3: Empfohlene PWM-Endaufgabe: 10%
4:0%, 95% als empfohlener Arbeitszyklus für volle Geschwindigkeit

0%≤duty≤7% Nichterfüllungsertrag (Höchstgeschwindigkeit)
7%≤duty≤12% PWM-Modus (Halt)
13%≤duty≤85% PWM-Modus (Geschwindigkeitsregelbereich)
86%≤duty≤100% PWM-Modus (Höchstgeschwindigkeitsgrenze)



Aufmerksamkeit


1. arbeitende umgebende Temperatur: - 40℃--120℃, sollte versuchen, nah an dem katalytischen Dreielement, GasAbflussrohrsystem zu vermeiden und Maschine während der Installation, stellen die Arbeitsbereichtemperatur sicher.
2.The Einbauposition der Wasserpumpe sollte nah an dem Niedrigwasserniveau, die Nutzungsdauer der Pumpe so viel wie möglich verlängern.
4. Benutzen Sie bitte die Pumpe weit von die staubige Umwelt, der Staub ist schädlich, die Nutzungsdauer zu verringern
5. vermeidet Lohnaufmerksamkeit zur Reinheit des Wassers, um zu stauen und Antreiber-blockierte, um die Nutzungsdauer der Pumpe zu verringern




Leistungsparameter
DOSE Schnittstellen-Hybridfahrzeug-Turbolader Intercooler-Wasser-Pumpe 3




  • Außenmaß

DOSE Schnittstellen-Hybridfahrzeug-Turbolader Intercooler-Wasser-Pumpe 4
DOSE Schnittstellen-Hybridfahrzeug-Turbolader Intercooler-Wasser-Pumpe 5
