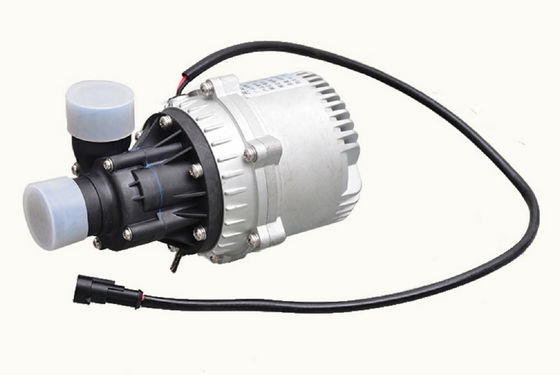

OWP-702B 210W elektrische Wasserhochleistungspumpe für elektrisches Kühlsystem des Busses/der LKW-Batterie und -prüfers


■Anwendungen
Weitverbreitet im hybriden Bus, im hybriden Personenkraftwagen, in den Elektro-Mobilen, in den Zügen, in den Schiffen und im System anderer Heizungs- und Abkühlenzirkulation.

■Eigenschaften
◆Kreiselpumpe
◆Magnetische Kraftübertragung
◆Hohe Leistungsfähigkeit schwanzloser DC-Motor, Leistungsaufnahme der geringen Energie, hohe Leistungsfähigkeit, lange Nutzungsdauer.
◆Mit Betriebstemperatur der breiten Palette
◆PWM-Signal-Geschwindigkeitskontrolle (optional)
◆Diagnosesignalausgabe (optional)
◆Mit der Kontrolle des konstanten Flusses
◆Rückpolaritätsschutz
◆Trockener laufender Schutz
◆Über Spannung über gegenwärtigem Schutz
◆Über Temperaturschutz (mittleres Temperatur ≤ 85 ℃)

■Technische Beschreibung (in Verbindung stehende Teile in Verbindung mit der Flüssigkeit)
Pumpenhauptwohnung: PPS+GF
Antreiber: PPS+GF
Schildhohlraum: PPS+GF
Wellenärmel: Kohlenstoffharzverbundwerkstoffe
Welle: Edelstahlwelle
Magnetwohnung: Nylon- Plastik-capsulation
Siegelring: EPDM

■Treibendes Gerät (einschließlich Motor)
Fahren des Elektromagneten: Nyloncapsulated Plastikmagnet
Schrauben und Nüsse: Edelstahl des SUS 304
Antriebsmotor: schwanzloser Motor
Bewegungsdrahtrahmen: PPA GF
Pumpengehäuse: Druckgießender Aluminiumfall mit dem Sandstrahlen und der Anodisierung.

Klammer: Stahl
Klammerband: Edelstahl US 304
Wasserdichtes basiert auf Bewertung IP67 (en60529)
Verbindungsstückmodell: AMP282104-1 (zusammengebrachter Stecker AMP282465-1)
Düsendurchmesser: 38mm (1,5 Zoll)


■Befestigung von Anweisung
OWP-702B Reihenpumpen sind Kreiselpumpen, die vor-gefülltes erfordern,
Die Pumpe installiert in die niedrigste Position des Systems, um zu garantieren, dass der Antreiber immer in der Flüssigkeit untergetaucht wird oder vor-gefüllt die Pumpe vor Energie an.

1: Pumpe sollte nicht trocken-laufen lassen, obwohl sie kann, trocken-laufen lassend für 20 Minuten (nach 20 Minuten trocken-laufen lassend, stoppt sie automatisch), trockener laufender Wille macht Geräusche und Abnutzung auf die Welle und den Wellenärmel auch erhöhen.

2: Benutzen Sie das empfohlene Durchmesserrohr, das den Pumpeneinlaß anschließt, wenn Sie einen Schlauchpumpeneinlaß mit kleinem Durchmesser benutzen, wegen des Unterdrucks in der Pumpe, die einfachere Außenluft hereinkommen zur Pumpe durch die Rohrleitung, lässt sie die Pumpenleistungsverminderung und die Luftblasen Schaden der Pumpe auch machen.

3: Wie von der Pumpeneinlassrichtung angesehen, dreht sich der Antreiber nach rechts (sehen den Pfeil auf der Abflussöffnung).

4: Die Pumpe kann vertikal installiert sein oder horizontal angebracht werden (siehe Tabelle 1), wenn Sie vertikal installiert werden, die Abflussöffnung, sollte aufwärts sein.

5: Um den trockenen Betrieb zu vermeiden (Luft erhalten im Antreiber gehaftet), sollte die Wasserpumpen-Abflussöffnung im Oberleder des Antreibers vertikal oder sein. (siehe Tabelle 1)

6: Das verbundene Rohr sollte vertikal angebracht werden (oder kein Ellbogen in 20cm) um die Luft zu machen, die leicht, das Ableitungsrohr entladen wird, sollte nicht kleiner verwendet werden, als 90 Grad stoßen (siehe Tabelle 2).

7: Kann das Meerwasser oder andere schwere Verschmutzung mit großer Kornverunreinigungsflüssigkeit nicht als das flüssige Medium verwenden.


           Abbildung 1                                                Abbildung 2

■Temperaturparameter
Mittlere flüssige Temperatur: -40℃ zu +85℃ (- 40°F zu + 185°F)
Arbeitende umgebende Temperatur: -40℃ zu +120℃ (- 40°F zu +248°F)
Lagertemperatur: -40℃ zu +70℃ (- 40°F zu +158°F)
(verkürzen ℃ bis 100, aber es die Nutzungsdauer)
■Systemdruck
-0,2 bis Stange 2,5 (100℃ (212°F).
Die Nutzungsdauer ist mehr als 20.000 Stunden, die auf der Nennspannung und basieren der umgebenden Temperatur 36℃ (86°F).
■Spannungsbereich
Bewertete Pumpe des Wassers 24V, durchführbare Strecke 18V - 28V
Obgleich der Motor in einer breiten Palette der Spannung und der Temperatur benutzt werden kann, aber übermäßige oder zu Niederspannung und Temperatur die Nutzungsdauer des Motors beeinflussen, kann die Pumpe nicht der umgebenden Wärmestrahlung ausgesetzt werden.

Mittlere Flüssigkeit: flüssige Mischung (Wasser mit unter 60% Glykol)


■Elektrischer Parameter









Verbindungsstückmodell und die entsprechenden elektrischen Eigenschaften (siehe Tabelle 3):







                 Abbildung 3

Empfohlene Drahtgröße ist (basiert auf 3% Spannungsabfall)





* die Länge des Drahtes bedeutet den Abstand von der Pumpe zur Batterie

■Aufmerksamkeit
1. arbeitende umgebende Temperatur: - 40℃--120℃, sollte versuchen, nah an dem katalytischen Dreielement, GasAbflussrohrsystem zu vermeiden und Maschine während der Installation, stellen die Arbeitsbereichtemperatur sicher.
2.The Einbauposition der Wasserpumpe sollte nah an dem Niedrigwasserniveau, die Nutzungsdauer der Pumpe so viel wie möglich verlängern.
4. Benutzen Sie bitte die Pumpe weit von die staubige Umwelt, der Staub ist schädlich, die Nutzungsdauer zu verringern
5. vermeidet Lohnaufmerksamkeit zur Reinheit des Wassers, um zu stauen und Antreiber-blockierte, um die Nutzungsdauer der Pumpe zu verringern

■Leistungsparameter

• Außenmaß

• Pumpenstruktur

• Bevorzugte Befestigung
