Produktdetails:
|
| Halleffektwinkel: | elektrischer Winkel von 120 Grad | Welle laufen heraus: | 0.025mm |
|---|---|---|---|
| Radialspiel: | 0.02mm@460g | Endenspiel: | 0.08mm@400g |
| Max.radial-Kraft: | 75N @ 20mm vom Flansch | Max.axial-Kraft: | 15N |
| Durchschlagsfestigkeit: | 500VDC für eine Minute | Isolationswiderstand: | 100MΩMin., 500VDC |
| Markieren: | schwanzloser Gleichstrommotor,drehmomentstarker schwanzloser Motor |
||

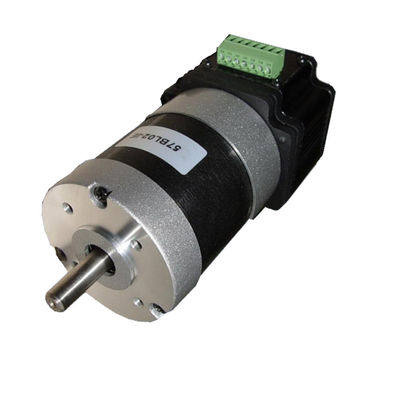

57mm schwanzloser Motor mit dem internen Fahrer, der für analytisches Instrument der Kohlenqualität verwendet
Eigenschaften:
Der 57mm schwanzlose Motor nimmt integrierten Entwurf des Antriebs an. Er ist an Größe und hoch in der Kapazität klein. Er hat Vorwärts- und Rückrotationssteuerung, die Geschwindigkeitsregelung, Geschwindigkeitssignalausgabe und andere Funktionen.
Anwendung:
Industrie der industriellen Automatisierung: Wickelmaschine, automatische Tür, Peristaltik-Pumpe
Industrie des wissenschaftlichen Instrumentes: Analytisches Instrument der Kohlenqualität
Kommunikationsindustrie: Navigationssatellitantenne
Lebensmittelindustrie: Speiseeismaschine
Haushaltsgerätindustrie: Mäher, etc.
◆ALLGEMEINE SPEZIFIKATIONEN
| Wickelnde Art | Delta | |
| Halleffektwinkel | elektrischer Winkel von 120 Grad | |
| Welle laufen heraus | 0.025mm | |
| Radialspiel | 0.025mm@460g | |
| Endenspiel | 0.025mm@4000g | |
| Max. Radialkraft | 75N @ 20mm vom Flansch | |
| Max. axiale Kraft | 15N | |
| Isolierungsklasse | Klasse B | |
| Durchschlagsfestigkeit | 500VDC für eine Minute | |
| Isolationswiderstand | 100MΩMin., 500VDC | |
◆ELEKTRISCHE VERBINDUNG
| +5V F/R SV SEITE Boden Boden +Vp | ||||
| O O O O O O O | ||||
| 1 2 3 4 5 6 7 |
| 7 +Vp---DC-LEISTUNGSAUFNAHME +36VDC | ||||
| Boden 6---GEMEINDELAND DES SYSTEMS | ||||
| Boden 5---GEMEINDELAND DES SYSTEMS | ||||
| SEITE 4---BESCHLEUNIGEN SIE IMPULS-OUTPUT (TTL), 12 PULSE/REV | ||||
| 3 SV---BESCHLEUNIGEN SIE SPANNUNG 0-5VDC | ||||
| 2 F/R---DREHENDE RICHTUNG, Hi=CCW | ||||
| 1 +5V---+5V-SPANNUNGS-OUTPUT | ||||
| ANMERKUNG: BESCHLEUNIGEN SIE NAHE SCHLEIFEN-STEUERUNG: 5000RPM MAX. AT SV=5VDC | ||||
◆ELEKTRISCHE SPEZIFIKATIONEN
| Modell | OWM57BL01-IE | OWM57BL02-IE | OWM57BL03-IE | OWM57BL04-IE | ||||
| Zahl von Pfosten | 4 | 4 | 4 | 4 | ||||
| Zahl der Phase | 3 | 3 | 3 | 3 | ||||
| Nennspannung VDC | 36 | 36 | 36 | 36 | ||||
| Nenndrehzahl U/min | 4000 | 4000 | 4000 | 4000 | ||||
| Bewertetes Drehmoment N.m | 0,11 | 0,22 | 0,32 | 0,43 | ||||
| Nennleistung W | 46 | 92 | 133 | 180 | ||||
| Phasenwiderstandohm | 1,5 | 0,7 | 0,45 | 0,35 | ||||
| Phaseninduktanz mH | 4,5 | 2,1 | 1,4 | 1 | ||||
| Drehmoment konstantes Nm/A | 0,063 | 0,063 | 0,063 | 0,063 | ||||
| BackE. M.F Vrms /KRPM | 6,6 | 6,6 | 6,6 | 6,6 | ||||
| Rotorträgheit g.cm2 | 75 | 119 | 173 | 230 | ||||
| Körperlänge (L) Millimeter | 78 | 98 | 118 | 138 | ||||
◆MASSE:
