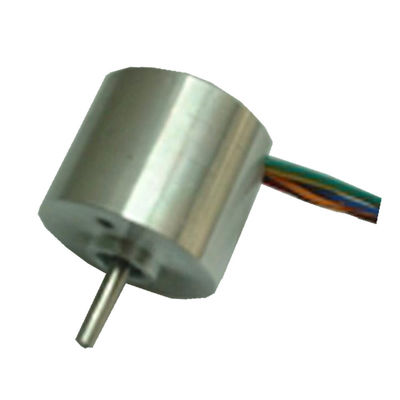

33mm schwanzloser DC-Motor mit für medizinischen Endoscope, ferngesteuerter Roboter, Ultraschallapparat
Der 33mm schwanzlose Motor hat Eigenschaften der Dichte der hohen Leistung, der glatten Geschwindigkeitsregelung und der guten dynamischen Beschleunigung. Er wird für den Fernsteuerungsroboter, den medizinischen Endoscope und andere Ausrüstung verwendet
◆ALLGEMEINE SPEZIFIKATIONEN
| Wickelnde Art | Stern | |
| Halleffektwinkel | elektrischer Winkel von 120 Grad | |
| Welle laufen heraus | 0.025mm | |
| Radialspiel | 0.02mm@450g | |
| Endenspiel | 0.08mm@450g | |
| Max. Radialkraft | 15N @ 10mm vom Flansch | |
| Max. axiale Kraft | 10N | |
| Isolierungsklasse | Klasse B | |
| Durchschlagsfestigkeit | 500VDC für eine Minute | |
| Isolationswiderstand | 100MΩMin., 500VDC | |
◆ELEKTRISCHE VERBINDUNG
| Führung nein. | Führungsfarbe | Gewindelehre | Funktion | Beschreibung |
| 1 | Gelb | UL1007 26AWG | Vcc | Versorgungsspannung für Hallen-Sensoren |
| 2 | Blau | Hall A | ||
| 3 | Orange | Hall B | ||
| 4 | Brown | Hall C | ||
| 5 | Weiß | Boden | Gerieben für Hallen-Sensoren | |
| 6 | Grün | Phase U | ||
| 7 | Rot | Phase V | ||
| 8 | Schwarz | Phase W |
◆ELEKTRISCHE SPEZIFIKATIONEN
| Modell | OWM33BL38 | OWM33BL80 | ||||||
| Zahl von Pfosten | 4 | 4 | ||||||
| Zahl der Phase | 3 | 3 | ||||||
| Nennspannung (VDC) | 24 | 48 | 24 | |||||
| Nenndrehzahl (U/min) | 3000 | 10000 | 7800 | |||||
| Ununterbrochenes Stalldrehmoment (mN.m) | 26 | 48 | 60 | |||||
| Bewertetes Drehmoment (mN.m) | 22 | 40 | 50 | |||||
| Nennleistung (W) | 7 | 40 | 40 | |||||
| Spitzendrehmoment (mN.m) | 66 | 350 | 350 | |||||
| Spitzenstrom (a) | 0,64 | 3,5 | 11 | |||||
| Phasenwiderstand (Ohm) | 14,2 | 2,3 | 0,86 | |||||
| Phaseninduktanz (mH) | 7 | 1,45 | 0,55 | |||||
| Drehen Sie konstantes (mNm/A) | 46,09 | 39,16 | 25,16 | |||||
| Rotorträgheit (g.cm2) | 7,95 | 23,55 | 23,55 | |||||
| Körperlänge (Millimeter) | 38 | 80 | 80 | |||||
| Masse (Kilogramm) | 0,085 | 0,2 | 0,2 | |||||
◆MASSE:
