Produktdetails:
|
| Wickelnder Anschlussmodus: | Dreieck | Hall-Verteilungswinkel: | elektrischer Winkel von 120 Grad |
|---|---|---|---|
| Wellen-Durchbruch: | 0.025mm | Radialspiel: | 0.02mm an 450g |
| Endenspiel: | 0.08mm an 450g | Maximale axiale Kraft: | 10N |
| Max Radial-Kraft: | 28N at10mm vom Flansch | Durchschlagsfestigkeit: | 500VDC für eine Minute |
| Isolationswiderstand: | 100MΩ Minute, 500VDC | Isolierungs-Klasse: | B |
| Markieren: | Bewegungsschwanzloses DC 4000 U/min,42mm schwanzloser DC-Motor,bldc 24v |
||

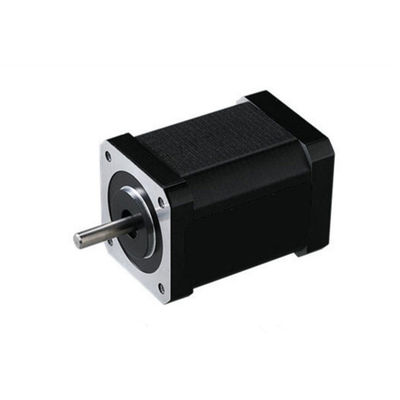

OWM 42 BLS 01
OWM: OWO-Motor
42: Motorgehäusegröße: Millimeter
BLS: Schwanzloser Motor
◆ALLGEMEINE SPEZIFIKATIONEN
| Wickelnde Art | Dreieck | |
| Halleffektwinkel | elektrischer Winkel von 120 Grad | |
| Welle laufen heraus | 0.025mm | |
| Radialspiel | 0.02mm@450g | |
| Endenspiel | 0.08mm@450g | |
| Max. Radialkraft | 28N @ 10mm vom Flansch | |
| Max. axiale Kraft | 10N | |
| Isolierungsklasse | Klasse B | |
| Durchschlagsfestigkeit | 500VDC für eine Minute | |
| Isolationswiderstand | 100MΩMin., 500VDC | |
◆ELEKTRISCHE VERBINDUNG
| Führung nein. | Führungsfarbe | Gewindelehre | Funktion | Beschreibung |
| 1 | Rot | UL1007 26AWG | Vcc | Versorgungsspannung für Hallen-Sensoren |
| 2 | Blau | Hall A | ||
| 3 | Grün | Hall B | ||
| 4 | Weiß | Hall C | ||
| 5 | Schwarz | Boden | Gerieben für Hallen-Sensoren | |
| 6 | Gelb | UL1007 20AWG | Phase A | |
| 7 | Rot | Phase B | ||
| 8 | Schwarz | Phase C |
◆ELEKTRISCHE SPEZIFIKATIONEN
| Modell | OWM42BLS01 | OWM42BLS02 | OWM42BLS03 | OWM42BLS04 | ||||
| Zahl von Pfosten | 8 | 8 | 8 | 8 | ||||
| Zahl der Phase | 3 | 3 | 3 | 3 | ||||
| Nennspannung VDC | 24 | 24 | 24 | 24 | ||||
| Nenndrehzahl U/min | 4000 | 4000 | 4000 | 4000 | ||||
| Ununterbrochenes Stalldrehmoment N.m | 0,075 | 0,15 | 0,22 | 0,3 | ||||
| Bewertetes Drehmoment N.m | 0,0625 | 0,125 | 0,185 | 0,25 | ||||
| Nennleistung W | 26 | 52,5 | 77,5 | 105 | ||||
| Spitzendrehmoment N.m | 0,19 | 0,38 | 0,56 | 0,75 | ||||
| Spitzenstrom A | 5,4 | 10,6 | 15,5 | 20 | ||||
| Phasenwiderstandohm | 1,8 | 0,8 | 0,55 | 0,28 | ||||
| Phaseninduktanz mH | 2,6 | 1,2 | 0,8 | 0,54 | ||||
| Drehmoment konstantes Nm/A | 0,035 | 0,0355 | 0,036 | 0,0376 | ||||
| Hinteres E.M.F V/KRPM | 3,66 | 3,72 | 3,76 | 3,94 | ||||
| Rotorträgheit g.cm2 | 24 | 48 | 72 | 96 | ||||
| Körperlänge Millimeter | 41 | 61 | 81 | 100 | ||||
| Masse Kilogramm | 0,3 | 0,45 | 0,65 | 0,8 | ||||
Anwendung:
1. Industrie der industriellen Automatisierung: Elektronische Bauelemente, automatische doods.
Industrie des Gerät 2.Household: Haartrockner, Mäher
3. Fahrzeug-Industrie: Technik des Autoluftfilters
4. Industrie des wissenschaftlichen Instrumentes: Grubengasdetektor, Kohlenqualität analytische Instrumente, envieronmnet Detektor, precisioncomputer bettete Geräte ein.
5. Medizinische Industrie: Biochemischer Analysator, Hämatologieanalysator, Zentrifuge
6. Andere: Optische Korrekturindustrie, etc.
