| Mindestbestellmenge: | 1 |
| Preis: | negotiable |
| Standardverpackung: | cartons+packing schäumt |
| Lieferfrist: | 5-30days |
| Zahlungsmethode: | T/T, L/C |
ANZEICHEN ÜBER DIE MODELLE:
OWM86BLS01
OWM: OWO-Motor
86: Feldgröße 86mm
BLS: Schwanzloser DC-Motor des Quadrats
01: Seriennummer
| Wickelnde Art | Delta |
| Halleffektwinkel | elektrischer Winkel von 120 Grad |
| Welle laufen heraus | 0.05mm |
| Radialspiel | 0.02mm@450g |
| Endenspiel | 0.08mm@450g |
| Max.radial-Kraft | 220N @ 20mm vom Flansch |
| Max.axial-Kraft | 60N |
| Isolierungsklasse | Klasse B |
| Durchschlagsfestigkeit | 500VDC für eine Minute |
| Isolationswiderstand | 100MΩMin., 500VDC |
ELEKTRISCHE VERBINDUNG:
| Führung nein. | Führungsfarbe | Gewindelehre | Funktion | Beschreibung |
| 1 | Rot |
UL1007 26AWG |
Vcc | Versorgungsspannung für Halle |
| 2 | Blau | HALL A | ||
| 3 | Grün | HALL B | ||
| 4 | Weiß | HALL C | ||
| 5 | Schwarz | Boden | Gerieben für Hallen-Sensoren | |
| 6 | Yellow&Y/W |
UL1007 20AWG |
Phase A | |
| 7 | Red& R/W | Phase B | ||
| 8 | Black&B/W | Phase C |
ELEKTRONISCHE SPEZIFIKATIONEN:
| Modell | OWM86BLS58 | OWM86BLS71 | OWM86BLS98 | OWM86BLS125 |
| Zahl von Pfosten | 8 | 8 | 8 | 8 |
| Zahl der Phase | 3 | 3 | 3 | 3 |
| Nennspannung VDC | 48 | 48 | 48 | 48 |
| Nenndrehzahl U/min | 3000 | 3000 | 3000 | 3000 |
| Bewertetes Drehmoment N.m | 0,35 | 0,7 | 1,4 | 2,1 |
| Nennleistung W | 110 | 220 | 440 | 660 |
| Spitzendrehmoment N.m | 1,05 | 2,1 | 4,2 | 6,3 |
| Spitzenstrom A | 11 | 19 | 33 | 55 |
| Phasenwiderstandohm | 1,05 | 0,36 | 0,2 | 0,16 |
| Phaseninduktanz mH | 2,2 | 1,05 | 0,48 | 0,3 |
| Drehmoment konstantes Nm/A | 0,1 | 0,11 | 0,13 | 0,11 |
| Rückseite E.M.F | 10,5 | 11,5 | 13,5 | 11,5 |
| Rotorträgheit g.cm2 | 400 | 800 | 1600 | 2400 |
| Körperlänge (L) Millimeter | 58 | 71 | 98 | 125 |
| Gewicht Kilogramm | 1,5 | 1,85 | 2,6 | 4 |
Oben genannte Einzelteile sind Standardprodukte, können wir als Antrag des Kunden entwerfen und machen.

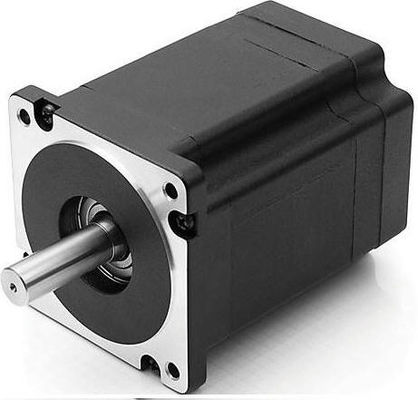

Motor 86mm Reihe BLDC kann mit industrieller Automatisierung, Pumpenventile, Solarausrüstung weitverbreitet sein
|
|
