| Mindestbestellmenge: | 5 |
| Preis: | negotiable |
| Standardverpackung: | cartons+packing schäumt |
| Lieferfrist: | 5-30days |
| Zahlungsmethode: | T/T, L/C |

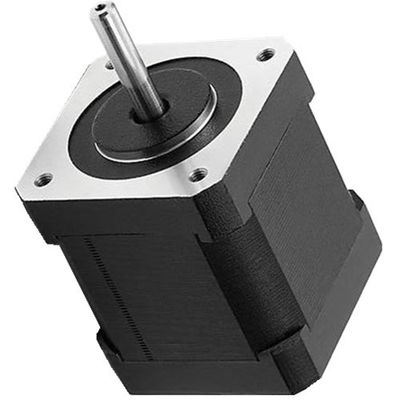

OWM: OWO-Motor
42: Motorgehäusegröße: Millimeter
BLS: Quadrat Schwanzloser Motor
◆ALLGEMEINE SPEZIFIKATIONEN
| Wickelnde Art | Dreieck | |
| Halleffektwinkel | elektrischer Winkel von 120 Grad | |
| Welle laufen heraus | 0.025mm | |
| Radialspiel | 0.02mm@450g | |
| Endenspiel | 0.08mm@450g | |
| Max. Radialkraft | 28N @ 10mm vom Flansch | |
| Max. axiale Kraft | 10N | |
| Isolierungsklasse | Klasse B | |
| Durchschlagsfestigkeit | 500VDC für eine Minute | |
| Isolationswiderstand | 100MΩMin., 500VDC | |
◆ELEKTRISCHE VERBINDUNG
| Führung nein. | Führungsfarbe | Gewindelehre | Funktion | Beschreibung |
| 1 | Rot | UL1007 26AWG | Vcc | Versorgungsspannung für Hallen-Sensoren |
| 2 | Blau | Hall A | ||
| 3 | Grün | Hall B | ||
| 4 | Weiß | Hall C | ||
| 5 | Schwarz | Boden | Gerieben für Hallen-Sensoren | |
| 6 | Gelb | UL1007 20AWG | Phase A | |
| 7 | Rot | Phase B | ||
| 8 | Schwarz | Phase C |
◆ELEKTRISCHE SPEZIFIKATIONEN
| Modell | OWM42BLS01 | OWM42BLS02 | OWM42BLS03 | OWM42BLS04 | ||||
| Zahl von Pfosten | 8 | 8 | 8 | 8 | ||||
| Zahl der Phase | 3 | 3 | 3 | 3 | ||||
| Nennspannung VDC | 24 | 24 | 24 | 24 | ||||
| Nenndrehzahl U/min | 4000 | 4000 | 4000 | 4000 | ||||
| Ununterbrochenes Stalldrehmoment N.m | 0,075 | 0,15 | 0,22 | 0,3 | ||||
| Bewertetes Drehmoment N.m | 0,0625 | 0,125 | 0,185 | 0,25 | ||||
| Nennleistung W | 26 | 52,5 | 77,5 | 105 | ||||
| Spitzendrehmoment N.m | 0,19 | 0,38 | 0,56 | 0,75 | ||||
| Spitzenstrom A | 5,4 | 10,6 | 15,5 | 20 | ||||
| Phasenwiderstandohm | 1,8 | 0,8 | 0,55 | 0,28 | ||||
| Phaseninduktanz mH | 2,6 | 1,2 | 0,8 | 0,54 | ||||
| Drehmoment konstantes Nm/A | 0,035 | 0,0355 | 0,036 | 0,0376 | ||||
| Hinteres E.M.F V/KRPM | 3,66 | 3,72 | 3,76 | 3,94 | ||||
| Rotorträgheit g.cm2 | 24 | 48 | 72 | 96 | ||||
| Körperlänge Millimeter | 41 | 61 | 81 | 100 | ||||
| Masse Kilogramm | 0,3 | 0,45 | 0,65 | 0,8 | ||||
◆MASSE:
In Verbindung stehende Namen:
Elektrischer Haar-Trockner-benutzter Motor ohne Bürste | Schwanzloses elektrisches Gerät für Haushalts-Aufzug | Laufruhe-elektrisches Gerät ohne Bürste
Anwendung:
Industrie der industriellen Automatisierung: Elektronische Bauelemente, automatische Türen
Fahrzeug-Industrie: Technik des Autoluftfilters
Haushaltsgerätindustrie: Haartrockner, Mäher
Medizinische Industrie: Biochemischer Analysator, Hämatologieanalysator, Zentrifuge
Industrie des wissenschaftlichen Instrumentes: Grubengasdetektor, analytische Instrumente der Kohlenqualität, Umweltdetektor, Präzisionscomputer bettete Geräte ein
Andere: Optische Korrekturindustrie, etc.
|
|
