Produktdetails:
|
| Halleffektwinkel: | elektrischer Winkel von 120 Grad | Welle laufen heraus: | 0.025mm |
|---|---|---|---|
| Radialspiel: | 0.02mm@450g | Endenspiel: | 0.08mm@450g |
| Max.radial-Kraft: | 28N @ 10mm vom Flansch | Max.axial-Kraft: | 10N |
| Isolierungs-Klasse: | Klasse B | Durchschlagsfestigkeit: | 500VDC für eine Minute |
| Isolationswiderstand: | 100MΩMin., 500VDC | ||
| Markieren: | schwanzloser Motor DCs 36v,bldc Hochgeschwindigkeitsmotor,schwanzloser Motor DC-36v |
||

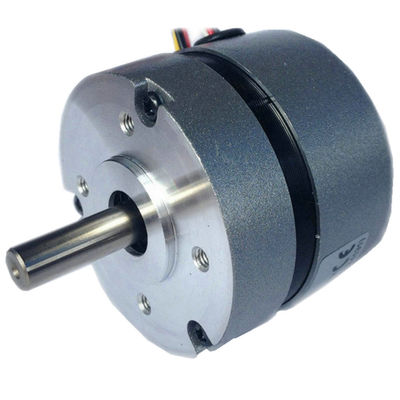

schwanzloser Motor 57mm DCs
Eigenschaften:
Hohe Stabilität, hoher Kostenverlauf, vorgeschriebene Strecke der lärmarmen, breiten Geschwindigkeit
Anwendung:
Industrie der industriellen Automatisierung: Wickelmaschine, automatische Tür
Werbebranche: Schnelle Erstausführungsmaschine
Wasserbehandlungsindustrie: Flüssige Pumpen
Kommunikationsindustrie: Marinesatellitenantenne
Industrie des wissenschaftlichen Instrumentes: Analytische Lebensmittelindustrie Instrument der Kohlenqualität: Speiseeismaschine
Haushaltsgerätindustrie: Mäher, etc.
◆ALLGEMEINE SPEZIFIKATIONEN
| Wickelnde Art | Delta | |
| Halleffektwinkel | elektrischer Winkel von 120 Grad | |
| Welle laufen heraus | 0.025mm | |
| Radialspiel | 0.025mm@460g | |
| Endenspiel | 0.025mm@4000g | |
| Max. Radialkraft | 75N @ 20mm vom Flansch | |
| Max. axiale Kraft | 15N | |
| Isolierungsklasse | Klasse B | |
| Durchschlagsfestigkeit | 500VDC für eine Minute | |
| Isolationswiderstand | 100MΩMin., 500VDC | |
◆ELEKTRISCHE VERBINDUNG
| Führung nein. | Führungsfarbe | Gewindelehre | Funktion | Beschreibung |
| 1 | Rot | UL1007 26AWG | Vcc | Versorgungsspannung für Hallen-Sensoren |
| 2 | Blau | Hall A | ||
| 3 | Grün | Hall B | ||
| 4 | Weiß | Hall C | ||
| 5 | Schwarz | Boden | Gerieben für Hallen-Sensoren | |
| 6 | Gelb | UL1007 20AWG | Phase A | |
| 7 | Rot | Phase B | ||
| 8 | Schwarz | Phase C |
◆ELEKTRISCHE SPEZIFIKATIONEN
| Modell | OWM57BL01 | OWM57BL02 | OWM57BL03 | OWM57BL04 | OWM57BL05 | |||
| Zahl von Pfosten | 4 | 4 | 4 | 4 | 4 | |||
| Zahl der Phase | 3 | 3 | 3 | 3 | 3 | |||
| Nennspannung VDC | 36 | 36 | 36 | 36 | 36 | |||
| Nenndrehzahl U/min | 4000 | 4000 | 4000 | 4000 | 4000 | |||
| Bewertetes Drehmoment N.m | 0,11 | 0,22 | 0,32 | 0,43 | 0,055 | |||
| Nennleistung W | 46 | 92 | 133 | 180 | 23 | |||
| Spitzendrehmoment N.m | 0,39 | 0,7 | 1 | 1,27 | 0,16 | |||
| Spitzenstrom A | 6,8 | 11,5 | 16,5 | 20,5 | 3,5 | |||
| Phasenwiderstandohm | 1,5 | 0,7 | 0,45 | 0,35 | 4,1 | |||
| Phaseninduktanz mH | 4,2 | 2,16 | 1,4 | 1 | 10 | |||
| Drehmoment konstantes Nm/A | 0,063 | 0,063 | 0,063 | 0,063 | 0,053 | |||
| Hinteres E.M.F V/KRPM | 6,6 | 6,6 | 6,6 | 6,6 | 5,55 | |||
| Rotorträgheit g.cm2 | 75 | 119 | 173 | 230 | 30 | |||
| Körperlänge (L) Millimeter | 55 | 75 | 95 | 115 | 45 | |||
| Masse Kilogramm | 0,5 | 0,75 | 1 | 1,25 | 0,25 | |||
◆MASSE:
