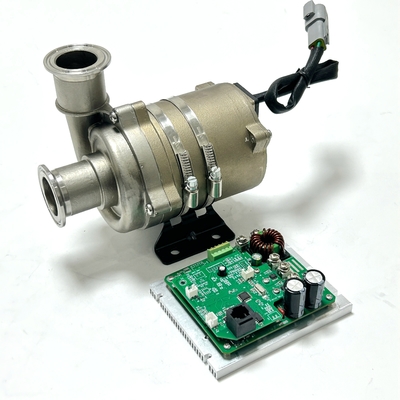

Elektrische Kühlmittel-Pumpen 48VDC-Eingang für die Unterwasserkühlung im Rechenzentrum

Elektrische Kühlmittelpumpe 48VDC-Eingang für Unterwasserkühlung im Rechenzentrum

Produktmerkmale

Produktbezeichnung:BLDC-Elektrische Wasserpumpe

Modell:OWPD650B-1

Lebensdauer: 40000 Stunden

IP-Klasse: IP67

Aussehen: Edelstahl natürliche Farbe

Klammer: All-in-one

Geräusche: ≤ 65 dB (A)

Gewicht: 4,26 kg

Dichte: Bei 0,4 MPa ist das Leck < 1 ml

Flammschutzmittel: Gemäß der Norm GB/T 2408 entspricht es dem horizontalen Verbrennungsgrad HB und dem vertikalen Verbrennungsgrad V-0.

Mechanische Festigkeit: Gemäß der Norm QC/T413-2015, erfüllt Schweregrad: An Motor

Verbotene Stoffe: Erfüllt GBT 30512-2014

Anwendungsbereich

Umgebungstemperatur: -40°C bis 85°C

Flüssigkeitstemperatur: -40°C bis 85°C

Flüssigkeitsart: Kommerzielle Kühlmittel können mit Wasserpumpen verwendet werden, aber das Mischen verschiedener Kühlmittel ist nicht zulässig.

Damit das Kühlsystem vollständig mit Medien gefüllt wird, muss das Kühlsystem vollständig bis zum Vakuum entleert werden.

Anbringung: Bei der Festlegung des Anlagestellplatzes und der spezifischen Befestigungselemente/Sperrverbindungen in der Anwendung sind die Anforderungen an Vibrationen und Lärm zu berücksichtigen.und die Anlageposition muss eine Ansammlung von Wasser auf der Oberfläche/im Inneren des Anschlusssystems vermeiden.

Typische Anwendungen: Energiespeichersystem für thermisches Management, flüssiggekühlter Laderaum, Rechenzentrumsystem

Grundparameter:

Nennspannung: 48VDC

Betriebsspannungsbereich:30-60VDC

Nennstrom: 15±5% A

Nennleistung: 120L/min@180Kpa

Eintrittsleistung: 700 W±5%

Höchstdurchfluss: 180±5% L/min

Höchstkopf: 23 ± 1 m

Geschwindigkeitsbereich: 2500rpm ∼5500rpm

Widerstand: 2,6 ± 3%Ω

Induktivität: Achse Q 14mH Achse D 13mH

BEMF: 24,5 ± 3%V

Anzahl der Stangenpaare: 3 Stangenpaare

Isolationsgrad: F

Elektrische Spannung: < 1mA > 500MΩ

Längen des Gurtens: U V W Stromkabellänge 300 mm

Informationen über die Steckdose: Amphenol:AT04-3P-RD01-NFK

Anweisungen für die Benutzung des Steuergeräts

PCBA-Maße: 100 mm*90 mm, Höhe: 32 mm

Anlageabmessungen der Steuerung:

Größe der Wärmebecken: 120 mm*100 mm, Dicke der Wärmebecken: 8 mm

Gesamthöhe (einschließlich PCBA):42mm,Steckdosen:4mm*5mm(Verwenden Sie M3-Schrauben)

Kontrollanschluss für E/A

1. PWM. PWM-Eingangsfrequenz: 100-1000Hz (empfohlen 200Hz), PWM-Amplitude: 10-48V, Beschreibung des Drehzahlregulierungsbereichs des Arbeitszyklus: 0%-10%: Pumpenstillstand (7% empfohlen für das Stoppsignal), 11%-55%:Betriebsgeschwindigkeit der Pumpe■ 56%-90%: linearer Drehzahlbereich, 91%-100%: Höchstgeschwindigkeitsbetrieb der Pumpe
2. Fehler. Ausgang des Fehlerfeedback-Signals (Stromtyp): hohes Niveau (48V) für den normalen Betrieb, niedriges Niveau (<1V) für den Fehler, und der typische Betriebsstrom für den Fehlerfeedback beträgt 5mA
3. GND, Signal GND
4. VSP. Analogspannungs-Eingangsgeschwindigkeitsregelung (0-10V)
5. 10V. 10V-Versorgung.


Größe der Pumpenanlage

Leistung der Pumpe

Schema der Prüfbank
