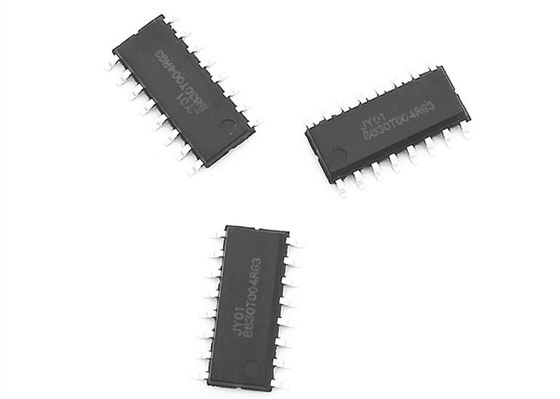

Prüfer Jy01 Bldc

schwanzloser DC-Lokführer IC JY01 mit 3 Phasen

Eigenschaften JY01

JY01 ist spezielle entworfene Steuerung IC für schwanzlosen DC-Lokführer, zugetroffen auf Motor Hall-Sensors BLDC, oder sensorless BLDC-Motor, sein einfaches zur Anwendung, Zusatzstromkreis ist einfache, niedrige Kosten, lärmarmes SPWM-Antrieb modewith, hohe Leistungsfähigkeit, stabile Qualität und professionelle technische Unterstützung, JY01 ist schnell von vielen Elektronik-Ingenieuren genehmigt worden.

JY01 ist auf vielen Gebieten, wie weitverbreitet gewesen:
schwanzloser DC-Ventilator, schwanzlose DC-Pumpe, Rasenmäher, Roller, ausgeglichenes Auto, Roboter, wissenschaftliche Instrumente und Ausrüstung, Selbsttanksäule, elektrisches Windows, elektrische Sitzverstellung, Klimaanlagenventilator, elektrische Rückspiegelanpassung, wie Haushaltsgeräte wie Staubsauger, Klimaanlage, Sanitäreinrichtung, Spielwaren der Spitzenkinder, vorbildliche Flugzeuge, Modellautos, Modell, etc.; Er ist auch in Handwerkzeugen wie Schleifmaschinen, Handbohrgeräten, Graviermaschinen, Elektroschraubern, usw. weitverbreitet gewesen


2: Eigenschaften

Funktionsspannung: 4,5 v-5.5 V.

Betriebstemperatur: -40-85 ℃
Antriebsmodus: SPWM
Daul-Antriebsmodus: Mit Hall Senor oder sensorless
Anpassungsfähiger Motor: kein Hallenmotor/Hallenmotor.
Lenkbarkeit: positiv/Negativ
Weiche Umkehrung: Ja
Geschwindigkeitssignal: Ja
Überlastschutz: Ja
Gegenwärtige Endlosschleife: Ja
Konstanter gegenwärtiger Antrieb: Ja
Blockieren des Schutzes: Ja
Weiches Beginnen: ja
Spezielle Technologie: Zustandssicherheitsanfangsfunktion JYKJ volle
Geschwindigkeitsanpassung: linear
Sanftanlaufzeitraum: 1 S, 3 S, 10S optional

Verpacken SOP16

JY01 wird 2 in 1 Steuerung IC für Hall oder sensorless schwanzlosen DC-Motor integriert, denen sie sehr einfach zu macht
die gebräuchliche Anwendung, zahlen bitte Aufmerksamkeit vor Schaltplan und Anwendung.

1: JY01 für Hall-Sensor-Lokführer, schließen Pin 1 an Seitenflossenstation an oder schließen Energie der Weile 5V an, JY01 fahren als Hall-Weise an.
2: JY01 für Sensorless-Lokführer, Angebot 0.1V -4V zu Pin 1, JY01 fährt als Sensorless-Weise.
Pin 1 ist Multifunktionsstift, dort sind drei Betriebszustände:
1: JY01 in den Anwendungseinstellungen wenn Energie an.
2: Dieser Stift ist ermöglichen Steuerstift unter Hall-Weise, hochrangige Spannung ist normaler Antrieb, niedrige Spannung ist
Verbietenantrieb (kein Ertrag)
3: Dieser Stift ist Anfangsdrehmomenteinstellungsstift unter Sensorless-Weise, Spannungsbereich: 0.1V-2V.
Bestätigen Sie bitte den Anwendungszustand von JY01 vor dem Entwurf.

BENUTZERHANDBUCH DES DOWNLOAD-JY01 IC FÜR WEITERE EINZELHEITEN
 JY01_V3.5_2018-English.pdf
