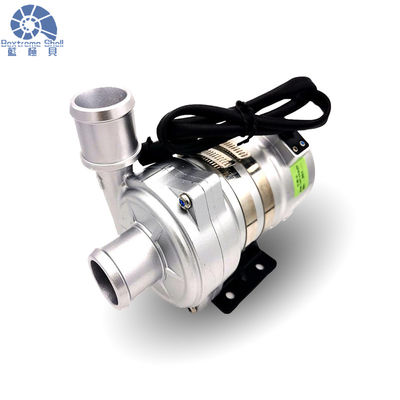

OWP-BL43-200 SERIES Bürstenlose GleichstromwasserpumpeHochleistungs 24V Gleichspannungswasserpumpe 250W für Elektrofahrzeuge

■ Temperaturparameter

Durchschnittliche Flüssigkeitstemperatur: -40°C bis +85°C (-40°F bis +185°F) Arbeitsumgebungstemperatur: -40°C bis +120°C (-40°F bis +248°F) Lagertemperatur: -40°C bis +70°C (-40°F bis +158°F)

(bis zu 100 °C, aber dies verkürzt die Lebensdauer)

■ Systemdruck

-0,2 bis 2,5 bar (100°C).

Die Lebensdauer beträgt mehr als 20.000 Stunden, abhängig von der Nennspannung und der Umgebungstemperatur von 36°C.

■ Spannungsbereich

Nennwasserpumpe 24V, Betriebsbereich 18V - 32V

Obwohl der Motor in einem breiten Spannungs- und Temperaturbereich eingesetzt werden kann, beeinträchtigen übermäßige oder zu niedrige Spannung und Temperatur die Lebensdauer des Motors.Die Pumpe darf nicht der Umgebungswärme ausgesetzt werden..

■Technische Beschreibung (verwandte Teile, die mit der Flüssigkeit in Berührung kommen)

Gehäuse des Pumpenkopfes: Aluminiumlegierung

Schildkavität: PPS+GF

Schachthülle: Verbundwerkstoffe aus Carborundum

Schacht: aus Edelstahl ((3CR14)

Magnetgehäuse: PPS-Kunststoffkapsel

Siegelring: EPDM

■Antriebseinrichtung (einschließlich Motor)

Antriebsrotor: PPS-Kapselmagnet aus Kunststoff

Schrauben und Muttern: SUS 304 aus rostfreiem Stahl

Fahrmotor: Bürstenloser Motor

Motordrahtrahmen: PPA GF

Pumpengehäuse: Druckguss-Aluminiumgehäuse mit Sandstrahlen und Anodisierung + PE-Pulverbeschichtung.

Klammer: Stahlbasis

Klammerring: aus Edelstahl US 304

Wasserdicht nach IP68 (en60529)

Modell des Steckers: AMP282104-1 (gepasste Steckdose AMP282080-1)

Durchmesser der Düse: 40 mm (1,5 Zoll)

■Leistungsparameter

Elektroelement

■ Montageanleitung

Die Pumpen der Baureihe OWP-BL43-200 sind Zentrifugalpumpen, die vorgefüllt werden müssen.

Die Pumpe ist in der untersten Position des Systems installiert, um sicherzustellen, dass der Rädling immer in die Flüssigkeit eingetaucht ist, oder die Pumpe vor dem Einschalten vorgefüllt wird.

1: Die Pumpe darf nicht trocken laufen, auch wenn sie 15 Minuten lang trocken laufen kann (nach 15 Minuten Trockenlauf stoppt sie automatisch), Trockenlauf macht Lärm,auch die Abnutzung der Welle und des Wellenhülses erhöht.

2:Verwenden Sie das empfohlene Durchmesserrohr, das den Pumpeneingang anschließt, wenn Sie einen kleineren Durchmesser Schlauch-Pumpeneingang verwenden.die Außenluft leichter durch die Pipeline in die Pumpe gelangen, wird es die Pumpe Leistung Verschlechterung, und auch die Luftblasen machen Schaden an der Pumpe.

3: Von der Pumpenzugsrichtung aus betrachtet dreht sich der Dreher im Uhrzeigersinn (siehe Pfeil am Ausgang).

4: Die Pumpe kann vertikal oder horizontal montiert werden (siehe Abbildung 1).

5:Um den Trockenlauf zu vermeiden (Luft in der Drehscheibe stecken zu bleiben), sollte der Ausgang der Wasserpumpe vertikal oder oben auf der Drehscheibe sein (siehe Abbildung 1).

6: Das angeschlossene Rohr sollte senkrecht (oder ohne Ellenbogen in 20 cm) montiert sein, damit die Luft leicht entladen wird, das Auslassrohr darf nicht weniger als 90° Ellenbogen verwendet werden (siehe Abbildung 2).

7: Das Meerwasser oder andere schwere Verunreinigungen mit großer Kornverunreinigungsflüssigkeit können nicht als Flüssigkeitsmedium verwendet werden.

■ Aufmerksamkeit

1. Arbeitsumgebungstemperatur: -40°C-120°C, sollte während der Installation versucht werden, in der Nähe von drei-Element-Katalysatoren, Gasentladungsrohrsystem und Motor zu vermeiden, um die Arbeitsumgebungstemperatur zu gewährleisten.
2. Die Anlageposition der Wasserpumpe sollte so nah wie möglich an den niedrigen Wasserstand liegen, um die Lebensdauer der Pumpe zu verlängern.

4. Bitte verwenden Sie die Pumpe weg von der staubigen Umgebung, der Staub ist schädlich, um die Lebensdauer zu reduzieren
5. Achten Sie auf die Reinheit des Wassers, vermeiden Sie zu verstopfen und Ruder-blockiert, um die Lebensdauer der Pumpe zu reduzieren

Weit verbreitet in Hybridbussen, Hybrid Pkw, Elektrofahrzeugen, Zügen, Schiffen, Immersionskühlung, Fluorflüssigkeitskühlung von Rechenzentren, Kryptomining,Aufladestelle und andere Heiz- und Kühlkreislaufsysteme.
